Выключатель автоматический однополюсный NXB-125 1P 125А 10kA х-ка C (R) | 816127 CHINT

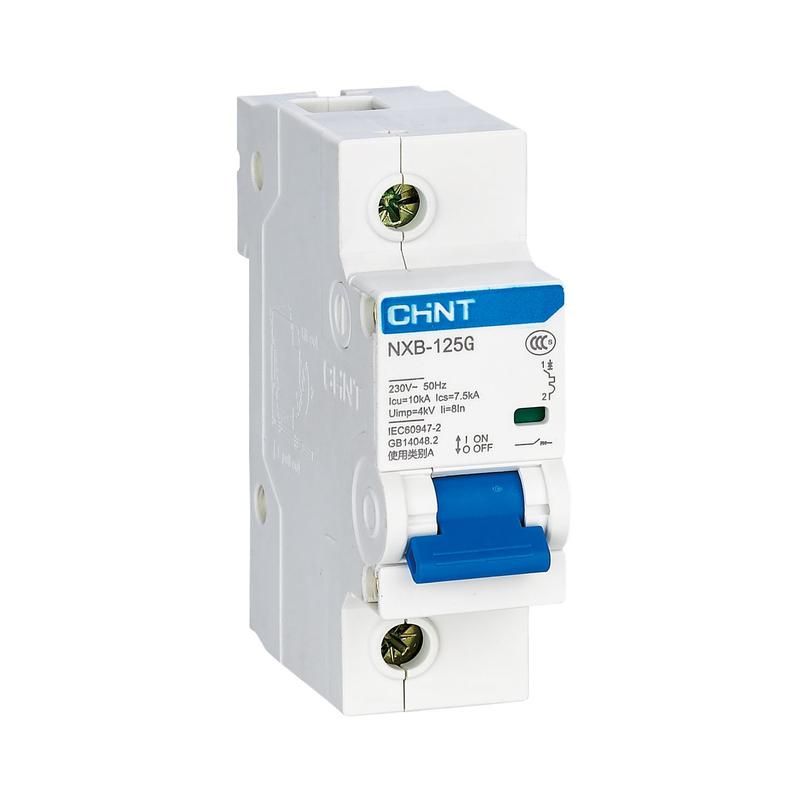

Автоматический выключатель CHINT NXB-125 с номинальным током 125 А и характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в жилых, коммерческих и промышленных объектах. Модульный однополюсный выключатель CHINT NXB-125 рассчитан на работу в сетях переменного тока 230 В и обеспечивает надежное отключение при высоких токах КЗ до 10 кА.

Назначение и область применения

Автоматический выключатель CHINT NXB-125 используется для защиты однофазных цепей с мощной нагрузкой - например, вводных линий, групповых щитов, оборудования с высоким пусковым током. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Может применяться там, где есть доступ необученного персонала, так как соответствует требованиям безопасности для бытовых условий.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 1
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинального, подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Сечение подключаемого провода: 1–25 мм2
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Рабочая температура: от -25 C до +40 C
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50–60 Гц
• Модульная ширина: 1,5 модуля (27 мм)
• Глубина монтажа: 77,8 мм
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и умеренная конденсация
• Категория применения: A - для защиты кабелей и проводов
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее тепловую нагрузку на оборудование

Совместимость и монтаж

Выключатель CHINT NXB-125 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются кабели сечением 1–25 мм2 - можно использовать как одножильные, так и многожильные провода. Также возможна установка с помощью шин типа PIN и FORK. Ширина устройства позволяет установить два таких автомата на одну DIN-рейку шириной 18 мм каждый. Устройство имеет индикатор положения контакта - окно показывает «I» (включен) или «O» (выключен).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60947-2. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применяется только внутри закрытых щитов. Наличие класса токоограничения 3 повышает безопасность при КЗ, снижая риск возгорания кабеля. Автомат прошел испытания на механическую износостойкость (20 000 циклов включения/отключения) и электрическую (10 000 циклов).

Преимущества

• Высокая предельная отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, например, рядом с трансформаторными подстанциями
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой
• Надежная фиксация на DIN-рейке и удобный визуальный индикатор положения
• Возможность дополнительной комплектации: вспомогательные контакты, расцепители, сигнальные элементы - позволяют интегрировать автомат в системы управления и контроля

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 требует установки только во внутренних щитах
• Характеристика C не рекомендована для нагрузок с очень высоким пусковым током (например, крупные компрессоры, сварочные аппараты) - лучше выбрать тип D
• Не подходит для постоянного включения/отключения - предназначен для редких операций, не является переключателем
• Ограниченная рабочая температура ниже -25 C - при более низких температурах возможны отказы в работе

Примеры использования

• Защита вводного автомата в квартире с мощной электроплитой и кондиционером
• Щитовая на этаже офисного здания - защита группы розеток и освещения
• Линия питания насосной станции в системе водоснабжения
• Цепь питания небольших станков с асинхронными двигателями в мастерской

Практические советы

• Выбирая автомат CHINT NXB-125, проверьте соответствие сечения кабеля - используйте провод не менее 16 мм2 для тока 125 А, чтобы избежать нагрева
• При установке в щите соблюдайте свободное пространство вокруг - особенно важно для теплоотвода при длительной нагрузке близкой к 125 А
• Если требуется удалённая сигнализация срабатывания - выбирайте модель с опцией AL-X3 (сигнальный контакт аварийного отключения)
• Для сложных систем управления добавьте независимый расцепитель SHT-H3 - позволит отключить автомат дистанционно через PLC или кнопку
• Не путайте с автоматами с характеристикой B - они чувствительнее к пусковым токам и подходят только для освещения и бытовой техники
