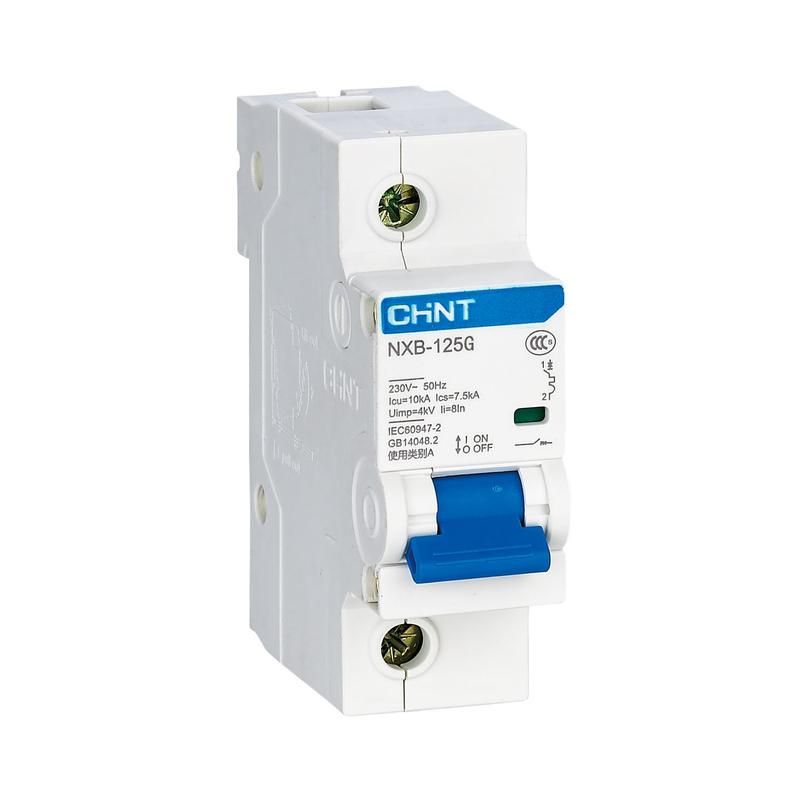

Выключатель автоматический однополюсный NXB-125 1P 63А 10kA х-ка C (R) | 816121 CHINT

Автоматический выключатель NXB-125 (R) - однополюсный модульный аппарат с номинальным током 63 А и характеристикой срабатывания C, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Выключатель NXB-125 (R) используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Предназначен для нечастых операций включения и отключения - не для частого ручного управления, а исключительно для аварийной защиты.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети 220–240 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для нагрузок с умеренным пусковым током (например, освещение, розеточные группы)
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных импульсах
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Степень защиты: IP20 - защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Модульная ширина: 1,5 модуля - занимает 27 мм места на DIN-рейке (1 модуль = 18 мм)
• Степень загрязнения: 2 - предназначен для помещений с обычным уровнем запыленности и отсутствием проводящей пыли

Совместимость и монтаж

Выключатель NXB-125 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят кабели сечением до 25 мм2 (медные) и 16 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми другими модулями серии NXB-125, что позволяет легко собирать комбинированные щиты. Индикатор положения контакта (зеленое/красное окно) показывает состояние: “ON” - включен, “OFF” - отключен.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, повышая безопасность оборудования. Категория применения A - предназначен для защиты кабелей и проводки, а не двигателей. Механическая износостойкость - 20 000 циклов, электрическая - 10 000, что обеспечивает долгий срок службы даже при регулярных срабатываниях.

Преимущества

• Устойчивость к высоким токам КЗ благодаря отключающей способности 10 кА
• Надежная фиксация на DIN-рейке и четкий механический ход рычага
• Яркая индикация положения контактов - удобно при диагностике
• Совместимость с дополнительными модулями: вспомогательные контакты, расцепители, сигнальные устройства
• Производится компанией CHINT - известный бренд с проверенной качественной сборкой

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не предусматривает защиту от жидкости
• Не подходит для защиты мощных электродвигателей - характеристика C не рассчитана на высокие пусковые токи (для них нужна характеристика D)
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийной защиты, а не для управления
• Максимальная рабочая температура +40C - не использовать в плохо вентилируемых щитах без учета тепловыделения соседних устройств

Примеры использования

• Защита групповой розеточной линии в квартире или офисе
• Щитовая защита осветительных контуров в торговых центрах
• Фазовый автомат в распределительном щите многоквартирного дома
• Дополнение в составе комплексного щита с другими модулями NXB-125 (например, УЗО, реле напряжения)

Практические советы

• Выбирая автомат NXB-125 (R), убедитесь, что расчетный ток нагрузки не превышает 63 А - лучше брать запас 15–20%
• При установке в щит с несколькими автоматами - учитывайте суммарное теплоотведение, особенно при плотной компактной сборке
• Для сложных систем используйте дополнительные модули: вспомогательный контакт AX3-X3 для удалённой индикации, или расцепитель UVT-X3 для дистанционного отключения
• Проверьте сечение кабеля перед подключением - слишком тонкий провод вызовет нагрев, даже если автомат исправен
• Не путайте с двухполюсными версиями - NXB-125 (R) однополюсный, работает только на одной фазе
