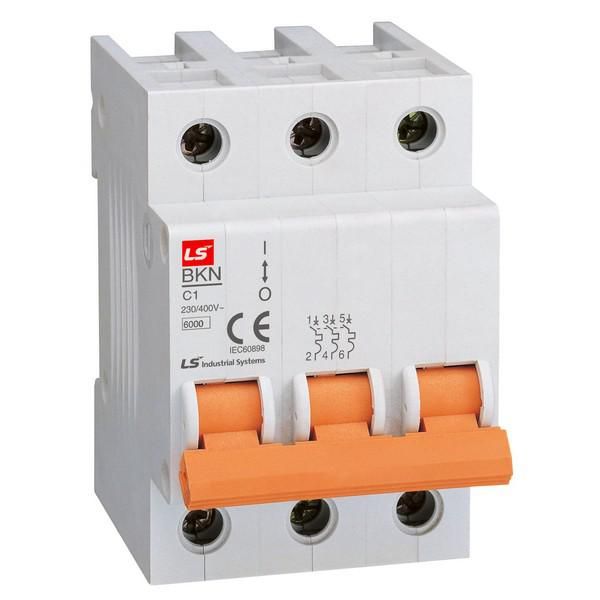

Автоматический выключатель BKN 3P C10A | 061301668B Lsis

Автоматический выключатель модульный 3-полюсный C 10А от LS Electric (арт. 061301668b) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный C 10А защищает трёхфазные сети переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах для защиты оборудования: электродвигателей, насосов, компрессоров, систем вентиляции и других трёхфазных нагрузок мощностью до 7–8 кВт.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно отключать все три фазы при аварии;
• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (например, двигатели, освещение);
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок) - двойная защита;
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/400 В переменного тока;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от пыли и воды;
• Максимальная глубина монтажа: 50 мм - требует соответствующего места в шкафу;
• Ширина: 17,8 мм - занимает один модуль на DIN-рейке;
• Диапазон рабочих температур: от –5 C до +40 C - не рекомендуется для холодных помещений без отопления;
• Коммутационная износостойкость: 6000 циклов - срок службы при частых включениях/выключениях;
• Способ монтажа: на DIN-рейку - стандартный для современных щитов;
• Исполнение: стационарное - не предназначен для перемещения или портативного использования.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный C 10А устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется надёжное соединение входных и выходных проводов - зажимы рассчитаны на медные жилы сечением до 4 мм2. Убедитесь, что свободное место в щите соответствует глубине 50 мм. Монтаж выполняется при отключенном питании. После установки проверьте плотность затяжки клемм и отсутствие перекосов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в бытовых и промышленных электроустановках. Наличие двухступенчатой защиты (электромагнитной и тепловой) обеспечивает соответствие нормам безопасности при работе с высокими токами.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными нагрузками в промышленности и коммерции;
• Компактная форма - экономит место в щите, особенно при множестве автоматов;
• Надёжное механическое срабатывание - гарантирует отключение даже при слабом контакте;
• Явное положение рычага - легко определить состояние (вкл./выкл.) без тестера;
• Производитель LS Electric - известный бренд с долгой историей в области устройств защиты.

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или на улице - степень защиты IP20 недостаточна;
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные насосы или печи) - лучше выбрать характеристику D;
• Не работает при температуре ниже –5 C - возможны отказы в неотапливаемых помещениях зимой;
• Не предназначен для управления нагрузкой - только для защиты; для частого включения используйте контакторы;
• Не имеет функции дифференциальной защиты - для защиты людей нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 5,5 кВт на станке;
• Щитовая защита группы кондиционеров в офисном здании;
• Подключение воздушного компрессора в мастерской;
• Распределительный щит производственного участка с несколькими потребителями 380 В.

Практические советы

• Выбирая автомат, сравнивайте номинальный ток нагрузки - он должен быть меньше или равен 10 А, чтобы избежать ложных срабатываний;
• Если нагрузка часто запускается (например, насос каждые 10 минут), учтите износостойкость в 6000 циклов - этого хватит на 5–7 лет активного использования;
• Для защиты человека от удара током обязательно дополняйте этот автомат УЗО;
• При сборке щита соблюдайте цветовое обозначение фаз - L1, L2, L3 должны соответствовать подключению;
• Не закрывайте автомат герметичным кожухом - ему нужен доступ воздуха для теплоотвода.
