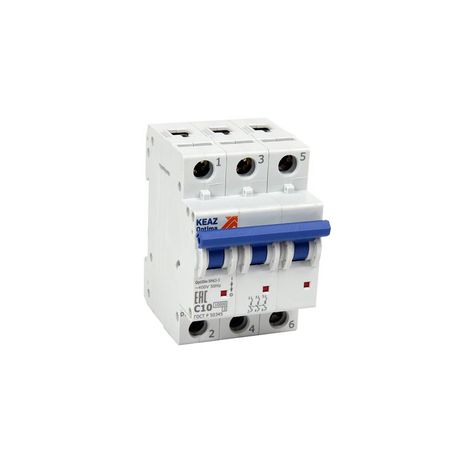

Выключатель автоматический модульный 3п D 10А 10кА OptiDin BM63-M-3D10-10-УХЛ3 КЭАЗ 294809

Автоматический выключатель OptiDin BM63-M-3D10-10-УХЛ3 от КЭАЗ - трёхполюсный модульный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов и объектов с высокими требованиями к надёжности, особенно в условиях широкого диапазона температур.

Назначение и область применения

OptiDin BM63-M-3D10-10-УХЛ3 предназначен для защиты трёхфазных электрических цепей с номинальным током до 10 А. Он защищает оборудование от повреждений при коротком замыкании и длительной перегрузке. Применяется в системах управления станками, насосами, конвейерами, вентиляцией и других устройствах с высоким пусковым током. Благодаря характеристике срабатывания “D”, выключатель устойчив к кратковременным броскам тока при запуске двигателей.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно.
• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Характеристика срабатывания: D - предназначена для нагрузок с высоким пусковым током (например, двигатели, трансформаторы).
• Номинальная отключающая способность: 10 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 400 В переменного тока (AC), частотой 50 Гц.
• Сечение провода: 1–25 мм2 - совместим с большинством силовых кабелей.
• Ширина по модулям: 3 модуля (54 мм) - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 75 мм - требует соответствующего места внутри шита.
• Рабочий температурный диапазон: от –60 C до +60 C - работает в суровых климатических условиях.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только во внутренних помещениях.
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее термическое воздействие на проводку.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения.
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к распределительным сетям (первичная сторона).
• Степень загрязнения: 2 - допустима обычная пыль и небольшая влажность в закрытых помещениях.

Совместимость и монтаж

OptiDin BM63-M-3D10-10-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются зажимы с возможностью затяжки отверткой. Убедитесь, что сечение провода находится в пределах 1–25 мм2. Выключатель совместим со всеми устройствами серии OptiDin BM63 и BM125 от КЭАЗ - можно использовать одинаковые клеммы и аксессуары (блокировки, сигнализацию, дополнительные контакты).

Безопасность и стандарты

OptiDin BM63-M-3D10-10-УХЛ3 соответствует международному стандарту IEC 60947-2 и российским нормам ГОСТ Р 50030.2. Произведён в соответствии с требованиями к изделиям категории УХЛ3 - устойчив к холодному и влажному климату. Наличие класса токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Не предназначен для работы вне помещений или в агрессивных средах из-за степени защиты IP20.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных КЗ.
• Характеристика “D” позволяет работать с мощными двигателями без ложных срабатываний.
• Широкий диапазон рабочих температур - подходит для холодных складов, производственных цехов и регионов с суровым климатом.
• Компактная форма (3 модуля) экономит место в щите.
• Поддержка дополнительной комплектации - возможность установки дополнительных контактов, блокировочных механизмов и сигнализации.

Ограничения применения

• Не используется на постоянном токе (DC) - только для переменного тока (AC).
• Защита IP20 исключает применение в сырых, пыльных или открытых помещениях - нельзя устанавливать на улице или в цехах с высокой запылённостью без дополнительной защиты.
• Не имеет встроенного теплового расцепителя - не предназначен для защиты от малых перегрузок; для таких задач рекомендуются автоматы с характеристикой B или C.
• Требуется минимум 75 мм глубины в щите - не подходит для узких корпусов.

Примеры использования

• Щит управления трёхфазным асинхронным двигателем мощностью до 4 кВт.
• Распределительный щит на производстве с конвейерной линией.
• Система вентиляции в холодильном цехе при температуре ниже 0 C.
• Оборудование в регионах с зимними температурами до –50 C (Сибирь, Дальний Восток).

Практические советы

• Выбирая OptiDin BM63-M-3D10-10-УХЛ3, проверьте, чтобы пусковые токи вашего оборудования не превышали возможности характеристики “D”. Если двигатель запускается мягко - лучше выбрать тип “C”.
• Используйте дополнительные контакты (при необходимости) для удалённой сигнализации срабатывания - они легко монтируются справа от автомата.
• При сборке щита соблюдайте шаг между контактами - не допускайте соприкосновения фазных проводов.
• Для обслуживания - перед отключением всегда отключайте питание. Автомат не является рубильником и не предназначен для частого ручного включения/выключения.
• Проверяйте соответствие сечения кабеля - слишком тонкий провод вызывает нагрев, слишком толстый - плохо фиксируется в зажиме.
