Выключатель автоматический четырехполюсный NB1-63H 4P 3A 10кА х-ка C (R) | 179914 CHINT

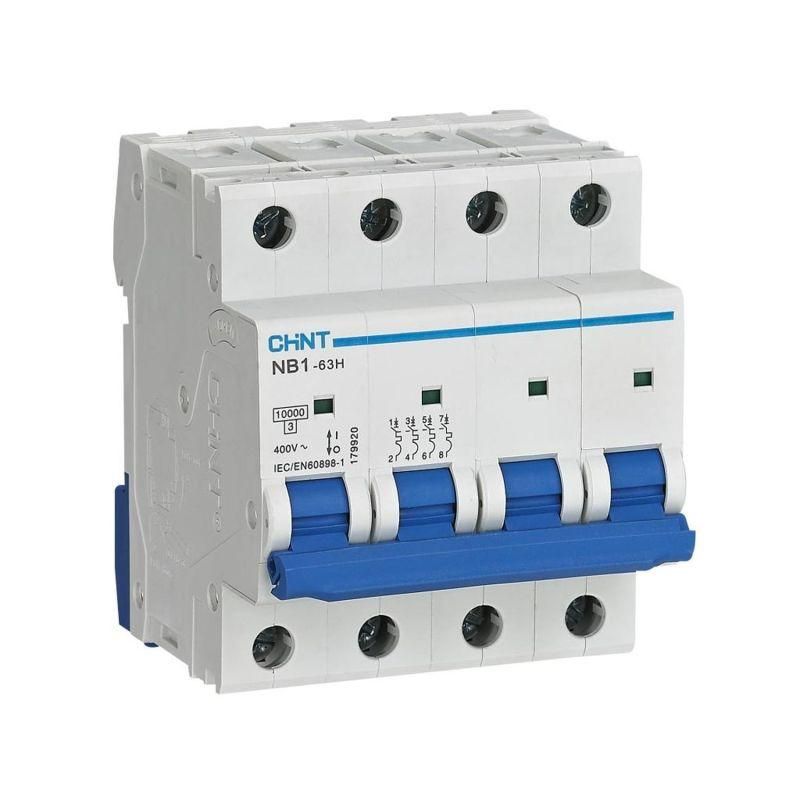

Автоматический выключатель четырехполюсный модульный CHINT NB1-63H с номинальным током 3 А и отключающей способностью 10 кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных системах 400 В. Этот аппарат обеспечивает надежное отключение при срабатывании характеристики C, что делает его подходящим для нагрузок с умеренным пусковым током - таких как двигатели, группы освещения и оборудование в промышленных и коммунальных объектах.

Назначение и область применения

Выключатель CHINT NB1-63H используется для защиты четырехпроводных трёхфазных сетей переменного тока 400 В, 50/60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременное отключение всех фаз и нулевого провода - например, при питании двигателей, насосов, конвейеров, групп оборудования с высокой степенью ответственности.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат;
• Количество полюсов: 4 - отключаются все три фазы и ноль одновременно;
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимален для смешанных нагрузок с умеренными пусковыми токами (например, светильники, малые двигатели);
• Тип напряжения: AC - работает только в сетях переменного тока;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчивость к импульсным перенапряжениям (молнии, коммутационные броски);
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям и крупной пыли, но не герметичен;
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в закрытых помещениях;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке по 18 мм каждый;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями;
• Степень загрязнения: 2 - рассчитан на использование в условиях с небольшим количеством пыли и конденсата;
• Механическая износостойкость: 20 000 циклов включения/отключения;
• Электрическая износостойкость: 10 000 циклов - количество операций при нагрузке;
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на проводку;
• Категория применения: A - для защиты кабельных линий и оборудования без значительных пусковых токов.

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые) - проверьте соответствие в документации производителя. Клеммы поддерживают подключение через шины типа PIN и FORK. Устройство имеет индикатор положения контактов - окно показывает “I” (включен) или “O” (выключен). Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшей работы механизма расцепления.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60947-2. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабеля при КЗ. Наличие индикатора положения контактов позволяет визуально контролировать состояние аппарата без вскрытия щита. Серия NB1-63H прошла испытания на механическую и электрическую долговечность, что подтверждает надежность в длительной эксплуатации.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными нагрузками в промышленности и ЖКХ;
• Четыре полюса обеспечивают полное отключение нуля - важно для безопасности при обслуживании;
• Высокая отключающая способность (10 кА) - подходит для мест с высокой мощностью КЗ;
• Готов к дополнительному оборудованию: можно установить вспомогательные контакты XF9, сигнал аварии XF9J или расцепители S9/V9;
• Простая визуальная индикация положения контакта - удобно для диагностики;
• Совместим с другими аппаратами серии NB1-63 - легко формировать комплексную защиту в одном щите.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC);
• Степень защиты IP20 исключает установку во влажных, пыльных или открытых помещениях - требует корпуса щита;
• Рабочая температура выше +40C снижает срок службы - не использовать в необогреваемых чердачных или наружных щитах без принудительного охлаждения;
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, большие асинхронные двигатели) - здесь нужна характеристика D;
• Не предназначен для частого ручного включения/отключения - это не рубильник, а защитное устройство.

Примеры использования

• Защита трёхфазного станка с двигателем 1,5 кВт и пусковым током до 15 А;
• Щитовая защита группы осветительных приборов в торговом центре;
• Распределительный щит на производстве с несколькими насосами и вентиляторами;
• Объекты с системой питания IT или TN-S, где необходимо отключать ноль вместе с фазами.

Практические советы

• Выбирая автомат CHINT NB1-63H 3A, убедитесь, что расчетный ток нагрузки не превышает 2,5 А - запас 20% необходим для стабильной работы;
• При использовании в щитах с множеством аппаратов - соблюдайте шаг 18 мм на рейке, чтобы не перегружать крепление;
• Для сложных систем используйте дополнительные контакты XF9 - они позволяют передавать сигнал о состоянии автомата в систему управления;
• Перед монтажом проверьте сечение кабеля - слишком толстый провод не войдет в клеммы, слишком тонкий - увеличит нагрев;
• Не устанавливайте этот выключатель вместо УЗО - он не реагирует на ток утечки, только на перегрузку и КЗ.
