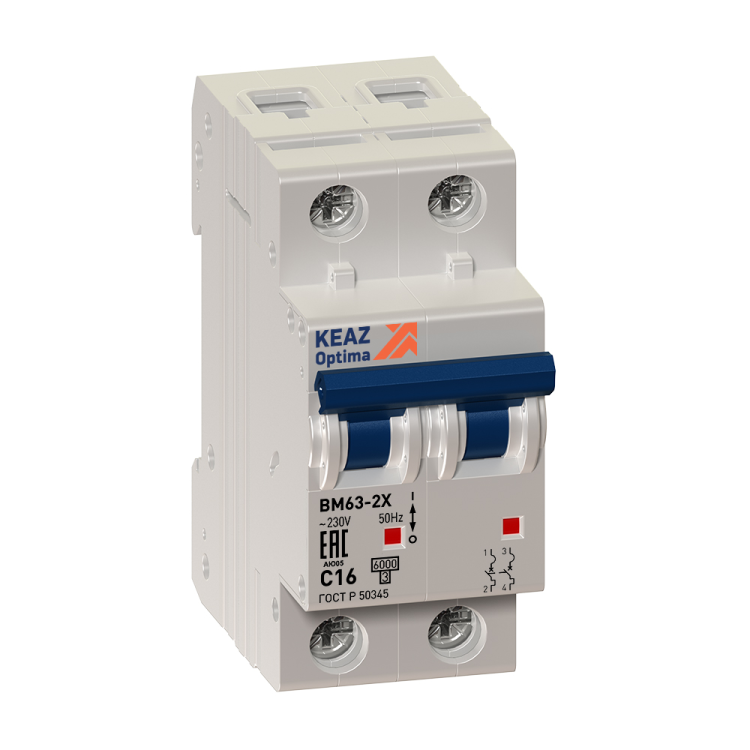

Выключатель автоматический двухполюсный OptiDin BM63 DC (110В) 10А B 6кА (BM63-2B10-110DC-УХЛ3 (техпредписание) | 103670 КЭАЗ

Автоматический выключатель BM63-2B10-110DC-УХЛ3 от КЭАЗ Optima предназначен для защиты цепей постоянного тока на 110 В от перегрузок и коротких замыканий. Он совмещает надёжную коммутацию, широкий температурный диапазон и возможность установки на DIN-рейку, что делает его подходящим решением для промышленных систем управления, железнодорожного оборудования и энергоэффективных объектов.

Назначение и область применения

Автоматический выключатель BM63-2B10-110DC-УХЛ3 защищает электрические цепи постоянного тока (DC) с номинальным напряжением до 110 В. Его применяют там, где требуется точная и быстрая отсечка аварийных токов - особенно в условиях повышенной вибрации, запылённости или экстремальных температур. Подходит для систем управления, батарейных массивов, светодиодных осветительных контуров, тягового оборудования, зарядных станций и промышленных контроллеров.

Технические характеристики

• Номинальный ток: 10 А - максимальный длительно допустимый ток без срабатывания.
• Тип напряжения: Постоянный (DC) - специально адаптирован для цепей постоянного тока, отличается от аналогов для переменного тока.
• Номинальное напряжение: 110 В DC - оптимально для слаботочных промышленных систем.
• Количество полюсов: 2 - одновременно отключаются два провода (плюс и минус), исключая риск остаточного потенциала.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; идеально для нагрузок с плавным пуском (например, LED-драйверы, малые двигатели).
• Тип расцепителя: Электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при долговременной перегрузке.
• Класс токоограничения: 3 - снижает энергию пробоя при КЗ, повышает срок службы подключённого оборудования.
• Номинальное напряжение изоляции: 230 В - обеспечивает безопасную работу даже при кратковременных скачках выше 110 В.
• Степень защиты IP20: Защита от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри щита.
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным помехам, таким как switching surges.
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать жилы большего сечения, чем у типичных модульных автоматов.
• Рабочая температура: от –60 C до +60 C - работает в суровых климатических зонах, включая холодильные камеры и открытые площадки.
• Ширина: 2 модуля (36 мм) - стандартная компактная форма для сборки в ряд.
• Глубина монтажа: 75 мм - учтите этот параметр при проектировании корпуса щита.
• Способ монтажа: На DIN-рейку типа TS35 - совместим со всеми современными распределительными щитами.
• Климатическое исполнение УХЛ3: Устойчив к влаге, плесени, колебаниям температуры - соответствует требованиям для умеренного и холодного климата.
• Дополнительные контакты: Есть - можно подключить сигнализационные или блокировочные устройства (например, AUX-контакты).

Совместимость и монтаж

Автоматический выключатель BM63-2B10-110DC-УХЛ3 устанавливается на стандартную DIN-рейку 35 мм. Для подключения используйте клеммы, рассчитанные на сечение до 25 мм2 - затягивать болты следует усилием 0,8–1,0 Нм, чтобы избежать деформации контактной группы. Обращайте внимание на полярность: хотя он нечувствителен к направлению тока, рекомендуется соблюдать правильное подключение (+/-) для согласованности системы. Дополнительные контакты подключаются после основного монтажа - они имеют механическую связь с главным рычагом и работают но с отключением.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и ТУ3421-040-05758109-2009, что гарантирует соответствие российским нормам безопасности для модульных аппаратов. Класс токоограничения 3 и уровень перенапряжения IV обеспечивают защиту от импульсных перенапряжений, характерных для промышленных сетей. Применение в соответствии с классом загрязнения 3 допускает использование в помещениях с умеренной запылённостью, но не во взрывоопасных зонах.

Преимущества

• Поддержка постоянного тока - редкая функция среди массовых модульных автоматов, часто встречающихся только для AC.
• Широкий диапазон температур - единственный вариант для работы вне помещений или в необогреваемых щитах.
• Высокая отключающая способность (6 кА) - достаточна для большинства промышленных DC-сетей.
• Наличие дополнительных контактов - позволяет реализовать удалённую сигнализацию состояния (вкл./выкл.) без внешних реле.
• Совместимость с серией OptiDin - легко заменяем и сочетается с другими элементами этой линейки (контакторы, УЗО, фильтры).

Ограничения применения

• Не предназначена для переменного тока - применение на сети 220 В AC вызывает некорректную работу и выход из строя.
• Защита IP20 требует герметизации щита - нельзя устанавливать на открытом воздухе или в сырых местах без дополнительной защиты.
• Не используется в цепях с напряжением выше 110 В DC - возможен пробой изоляции и возгорание.
• Не имеет встроенной дифференциальной защиты - для защиты людей нужен отдельный УЗО.
• Не рекомендуется для частых операций включения/отключения более 10 раз в день - это сокращает механический ресурс контактов.

Примеры использования

• Щит управления питанием светодиодных светильников на 110 В DC в метро или тоннелях.
• Защита батарейного массива в мобильном телеоборудовании или медицинских аппаратах.
• Цепи питания PLC-систем на железной дороге, работающие от 110 В постоянного тока.
• Зарядные станции для электрокаров с использованием DC-батарейных банков.
• Промышленные конвейеры с управляемыми двигателями постоянного тока в холодильных комплексах.

Практические советы

• Перед установкой проверьте, что ваш источник питания действительно даёт 110 В DC - неверное напряжение может привести к ложному срабатыванию или отказу.
• Если используются дополнительные контакты - протестируйте их целостность мультиметром перед первым включением.
• Для условий ниже –40 C предварительно прогрейте автомат в помещении перед монтажом - пластиковые детали становятся хрупкими при глубоких .
• Выбираете несколько автоматов? Все устройства одной цепи лучше взять из одного партии - так гарантирована одинаковая характеристика срабатывания.
• Обязательно отметьте на щите, что это DC-защита - другие специалисты должны сразу видеть отличие от обычных AC-автоматов.
