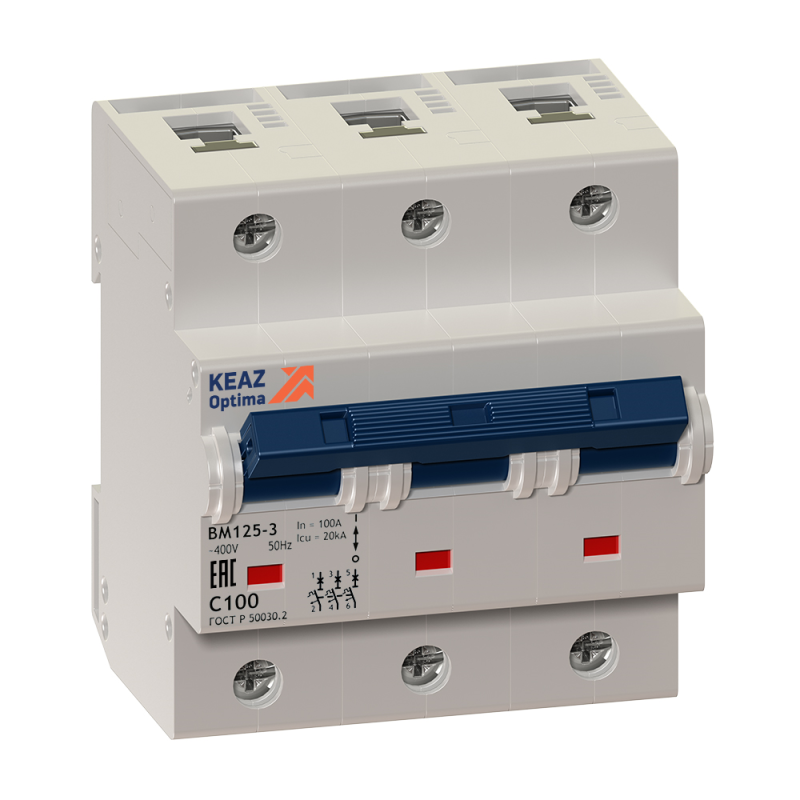

Выключатель автоматический трехполюсный OptiDin BM125 100А D 15кА (BM125-3D100-14ln-УХЛ3) | 138603 КЭАЗ

Автоматический выключатель модульный трехполюсный 100А D 15кА (BM125-3D100-14ln-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих объектах. Этот выключатель сочетает высокую отключающую способность, надежную работу в суровых условиях и совместимость со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель BM125-3D100-14ln-УХЛ3 защищает силовые цепи переменного тока с номинальным током до 100 А. Он применяется там, где требуется устойчивая работа при больших пусковых токах — например, на двигателях, компрессорах, сварочных аппаратах и крупных конвейерах. Подходит для установки в щитах управления, распределительных пунктах и промышленных электрощитах.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальное напряжение: 400 В AC — рабочее напряжение сети, для которой рассчитан прибор.
• Количество полюсов: 3 — защита всех трёх фаз одновременно.
• Номинальная отключающая способность: 15 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить.
• Характеристика срабатывания: D — предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели); срабатывает при токе 10–20 крат от номинала.
• Тип расцепителя: Электромагнитный + тепловой — обеспечивает защиту как от кратковременных перегрузок, так и от коротких замыканий.
• Класс токоограничения: 4 — быстродействующий тип, снижающий энергию КЗ, что повышает безопасность оборудования.
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные кабели.
• Степень защиты: IP20 — защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Климатическое исполнение: УХЛ3 — работает при температуре от –60 °C до +40 °C, устойчив к влажности и колебаниям температуры.
• Ширина по модулям: 3M — занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 75 мм — требует достаточного места внутри щита.
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ.
• Номинальное импульсное напряжение: 4 кВ — выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные броски.
• Категория перенапряжения: IV — предназначен для установки на входе в здание или в местах с высокой вероятностью перенапряжений.

Совместимость и монтаж

Выключатель BM125-3D100-14ln-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 35 мм². Монтаж возможен только в сухих помещениях с уровнем загрязнения 2 (без пылевых осаждений и конденсата на контактах). Глубина установки 75 мм требует проверки свободного объема в щите перед монтажом. Совместим с другими устройствами серии OptiDin от КЭАЗ — можно собирать компактные щиты с одинаковым дизайном и креплениями.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и техническим условиям ТУ3421-040-05758109-2009. Класс токоограничения 4 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Наличие дугогасительной камеры предотвращает возгорание при отключении больших токов. Продукт сертифицирован для работы в условиях повышенной влажности и широкого температурного диапазона.

Преимущества

• Высокая отключающая способность (15 кА) — подходит для промышленных систем с большими токами КЗ.
• Характеристика D — идеально для двигателей и другого оборудования с высоким пусковым током.
• Устойчивость к экстремальным температурам (до –60 °C) — надежен даже в холодных регионах.
• Класс 4 токоограничения — минимизирует повреждение кабелей и оборудования при КЗ.
• Совместимость с серией OptiDin — удобство сборки и обслуживания щитов.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных помещениях — степень защиты IP20 исключает контакт с водой и пылью.
• Не используется в цепях постоянного тока — только для переменного тока 50 Гц.
• Не рекомендуется для частых операций включения/выключения — не является аппаратом управления, только защитным.
• Требует наличия достаточного пространства в щите (минимум 75 мм глубины).

Примеры использования

• Защита главного ввода в промышленный цех с несколькими асинхронными двигателями.
• Щит питания конвейерной линии с насосами и компрессорами.
• Распределительный пункт на холодильной установке в логистическом комплексе.
• Входной автомат в щите управления HVAC-системой в здании с суровым климатом.

Практические советы

• Выбирая этот выключатель, убедитесь, что расчетный ток КЗ в вашей сети не превышает 15 кА — иначе он не справится с отключением.
• При использовании кабелей сечением 35 мм² используйте правильные наконечники и плотно затягивайте зажимы — слабый контакт вызовет нагрев.
• Для щитов в холодных районах (Сибирь, Дальний Восток) — UHL3-исполнение гарантирует работоспособность зимой, но все равно избегайте конденсата внутри корпуса.
• Не устанавливайте рядом с источниками тепла — температура выше +40 °C может снизить точность срабатывания теплового расцепителя.
• Проверьте соответствие ширины (3 модуля) и глубины (75 мм) перед заказом щита — часто этого не учитывают при планировании.
