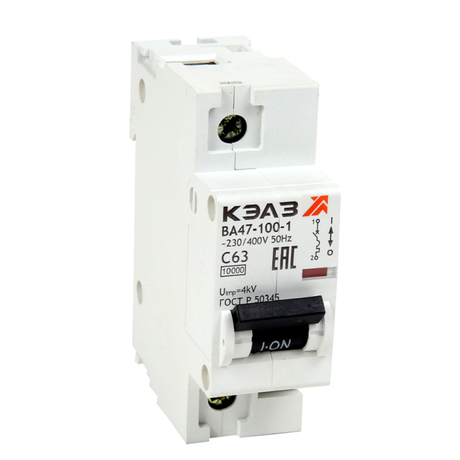

Выключатель автоматический модульный 1п D 80А 10кА ВА47-100-1D80-УХЛ3 КЭАЗ 318100

Автоматический выключатель ВА47-100-1D80-УХЛ3 от КЭАЗ - надёжный однополюсный аппарат для защиты цепей с током до 80 А, рассчитанный на работу в условиях суровых климатов и бюджетных проектах.

Назначение и область применения

Выключатель ВА47-100-1D80-УХЛ3 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он обеспечивает безопасное включение и отключение нагрузки, а также сохраняет целостность проводки при аварийных ситуациях. Подходит для установки в распределительных щитах жилых домов, промышленных объектов, офисов и объектов с ограниченным бюджетом. Применяется там, где требуется высокая отключающая способность при сравнительно невысокой стоимости.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - допустимый максимум рабочего напряжения сети;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания D - подходит для нагрузок с высокими пусковыми токами, таких как двигатели, сварочные аппараты, мощные насосы;
• Тип тока: переменный (AC), 50 Гц - совместим с сетями России и стран СНГ;
• Сечение провода: 2,5–35 мм2 - позволяет подключить медные провода широкого диапазона сечений;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого щита;
• Модульная ширина: 1,5 М - занимает 1,5 стандартных модулей на DIN-рейке (≈27 мм);
• Глубина монтажа: 71 мм - учитывать при проектировании глубины корпуса щита;
• Рабочая температура: от –60 C до +40 C - работает даже в холодных регионах, в том числе вне помещений при условии правильной защиты щита;
• Класс токоограничения 3 - быстрое прекращение тока КЗ, снижающее тепловую нагрузку на проводку;
• Категория перенапряжения IV - рассчитан на использование в местах прямого подключения к распределительному оборудованию, например, на входе в здание;
• Номинальное напряжение изоляции: 230 В - уровень испытательного напряжения между контактами и корпусом;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения, таким как удары молнии.

Совместимость и монтаж

Выключатель ВА47-100-1D80-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём фиксации за верхний зацеп, после чего устройство плотно садится на рейку. Для подключения используются винтовые зажимы, которые принимают провода сечением от 2,5 до 35 мм2. Обязательно соблюдать момент затяжки - недостаточно tight = риск нагрева, слишком сильно = повреждение контакта. Наличие возможности дополнительной комплектации позволяет установить AUX-контакты, расцепители или сигнализаторы положения, если потребуется удалённый контроль состояния аппарата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для работы в классе загрязнения 2 - то есть в помещениях с обычными уровнями пыли и влаги, без химически активной среды. Категория перенапряжения IV гарантирует соответствие нормам для оборудования, установленного на первичной стороне распределительных систем. Температурный диапазон –60…+40 C делает его подходящим для экстремальных условий, однако сам выключатель не предназначен для открытой установки - необходимо использовать защитный корпус с уровнем IP54 и выше.

Преимущества

• Высокая отключающая способность (10 кА) при низкой цене - оптимальный баланс для бюджетных решений;
• Характеристика D - идеально сочетается с индуктивными нагрузками, исключает ложные срабатывания при запуске двигателей;
• Широкий диапазон сечений проводов - универсальный вариант для различных типов кабеля;
• Работа при низких температурах - можно применять в необогреваемых щитовых, на улице в защищённых корпусах;
• Поддержка дополнительной комплектации - возможность масштабирования функционала без замены основного устройства.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц;
• IP20 не обеспечивает защиту от воды и пыли - обязательно внутренняя установка в закрытый щит;
• Номинальное напряжение изоляции 230 В не означает, что он может работать на 400 В постоянно - это лишь тестовое значение, рабочее напряжение - до 400 В между фазами, но каждый полюс рассчитан на 230 В относительно нуля;
• Не рекомендован для частых операций включения/выключения - не является кнопочным выключателем, предназначен для редких ручных действий;
• Не используется в качестве главного рубильника - служит только для защиты, а не для управления питанием всего объекта.

Примеры использования

• Защита силовой линии для промышленного станка с асинхронным двигателем 5,5–7,5 кВт;
• Щитовая на даче или в ангаре - защита группы освещения и розеток с большой суммарной нагрузкой;
• Входной автомат в щите малого производства, когда нужна надёжность при минимальных расходах;
• Цепь питания насосной станции, компрессора или другого оборудования со значительным пусковым током.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы ваша сеть действительно имеет потенциал КЗ ≤10 кА - иначе он будет переоценён или недооценён;
• При использовании в холодных условиях (ниже –20 C) перед включением дайте ему адаптироваться - резкий перепад температур может вызвать конденсацию;
• Обязательно используйте термоклеевые этикетки или маркировку на лицевой панели щита - так легче найти нужный автомат при обслуживании;
• Если планируете дальнейшее расширение системы - выбирайте место рядом с возможностью установки AUX-блоков;
• Не смешивайте автоматы ВА47-100 с продукцией других серий в одном щите без учёта координации - особенно важно при наличии нескольких уровней защиты.
