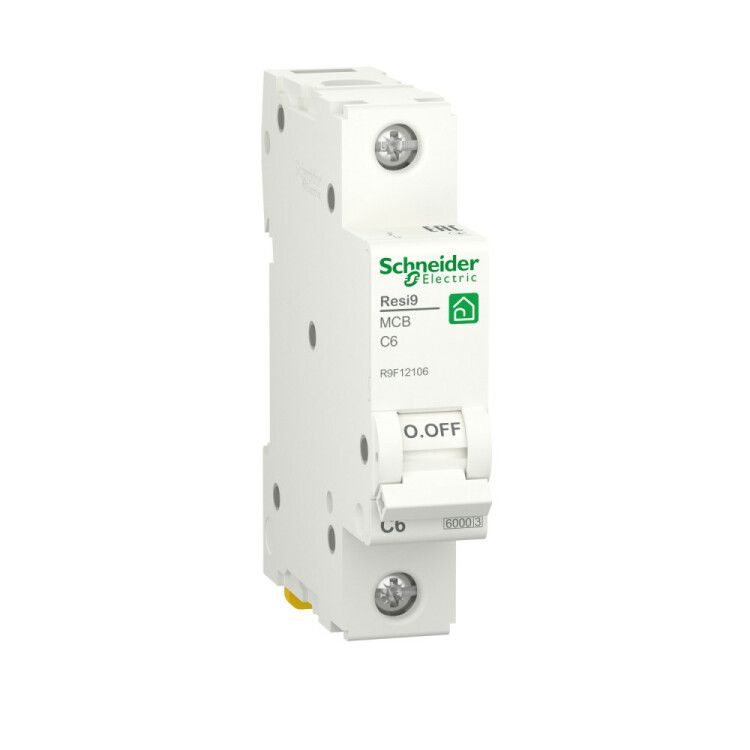

Выключатель автоматический однополюсной С 6А 1P 6000A RESI9 | R9F12106 Schneider Electric APC

Автоматический выключатель однополюсный С 6А 1P 6000A RESI9 от Schneider Electric предназначен для защиты бытовых и легких промышленных цепей от перегрузок и коротких замыканий. Этот аппарат - часть надёжной серии RESI9, которая сочетает простоту монтажа и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель RESI9 используется для управления и защиты однофазных электрических цепей. Он защищает проводку и оборудование от повреждений при длительной перегрузке или внезапном коротком замыкании. Подходит для установки в распределительных щитках жилых домов, квартир, офисов и небольших производственных объектов. Часто применяется для защиты освещения, розеточных групп и бытовой техники.

Технические характеристики

• Тип автомата: однополюсный (1P)
• Номинальный ток: 6 А
• Кривая отключения: C - предназначена для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Категория предельного отключающего тока: 6000 А - способен безопасно отключить цепь при максимальном токе КЗ до 6 кА
• Рабочее напряжение: до 240/415 В переменного тока (AC)
• Механическая износостойкость: 20 000 операций включения/выключения
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды

Совместимость и монтаж

Автоматический выключатель RESI9 монтируется на DIN-рейку шириной 35 мм, стандартную для большинства распределительных щитов. Устанавливается в паре с другими автоматами серии RESI9 - все устройства имеют одинаковый шаг и фиксацию. Для подключения используются зажимы с винтами: вход - сверху, выход - снизу. Максимальный сечения провода: 2,5 мм2 для медного одножильного, 1,5 мм2 для многожильного. Перед монтажом обязательно отключите питание.

Безопасность и стандарты

RESI9 соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Автомат имеет сертификаты безопасности, подтверждающие надёжность работы в условиях бытовой сети. Конструкция исключает самопроизвольное включение после срабатывания - рычаг остаётся в положении “Выкл” до ручного возврата.

Преимущества

• Удобная визуальная индикация состояния: рычаг чётко показывает “Вкл”, “Выкл” или “Сработал”
• Изоляционные материалы устойчивы к нагреву и горению
• Надёжный контактный механизм снижает риск перегрева при постоянной нагрузке
• Совместим со всеми компонентами серии RESI9 - легко расширять щит

Ограничения применения

Не предназначен для защиты трёхфазных цепей - требуются трёхполюсные автоматы. Не рекомендуется использовать в средах с высокой запылённостью, влагой или температурой выше +40 C. Нельзя применять для защиты мощных двигателей с частыми пусками - для них нужна кривая D. Также не подходит для цепей с импульсными нагрузками (например, светодиодные драйверы с высоким пусковым током), где возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне
• Отдельный автомат для холодильника или стиральной машины
• Щиток в квартире: один RESI9 на каждую комнату
• Освещение в подъезде или гараже

Практические советы

• Выбирая автомат RESI9, проверьте, что номинал 6 А соответствует сечению провода - для 2,5 мм2 это оптимально; для 1,5 мм2 лучше взять 10 А, чтобы избежать ложных срабатываний
• При замене старого автомата убедитесь, что новый имеет ту же кривую отключения (C) - замена на B может вызвать частые отключения при включении ламп
• Не используйте RESI9 в качестве главного вводного автомата - он рассчитан только на ответвления
• При сборке щита соблюдайте порядок: сверху - ввод, снизу - вывод. Это важно для совместимости с другими устройствами серии
