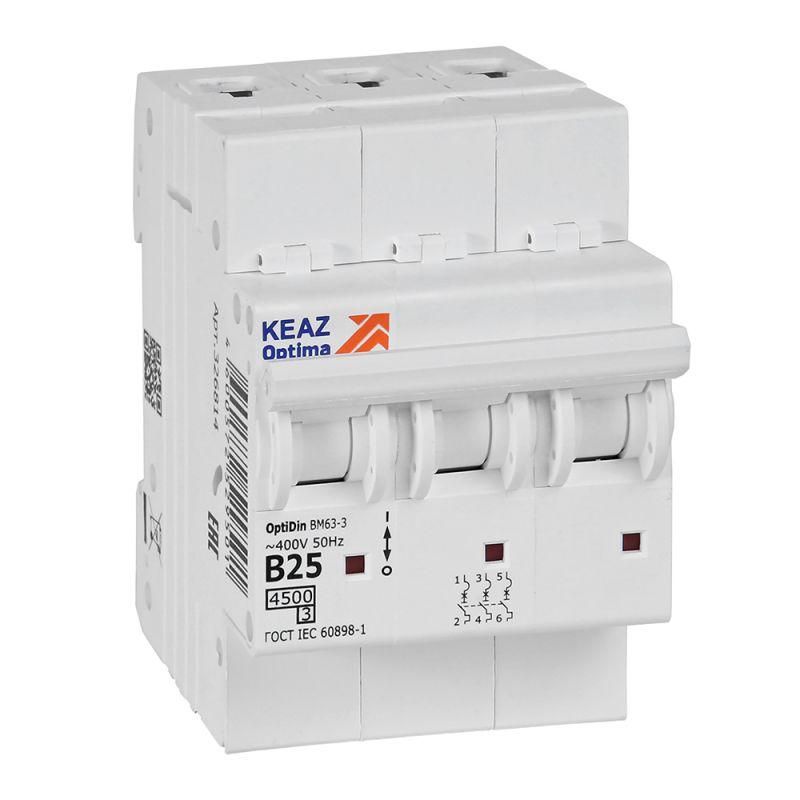

Выключатель автоматический трехполюсный 25А B 4,5кА AC OptiDin BM63-3B25-4,5-УХЛ3 - 329521 КЭАЗ

Автоматический выключатель модульный трехполюсный 25А B 4,5кА AC (BM63-3B25-4,5-УХЛ3) от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах жилых зданий. Этот выключатель обеспечивает надежную коммутацию и безопасную работу в бытовых и многоэтажных сетях с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 25А B 4,5кА AC (BM63-3B25-4,5-УХЛ3) защищает трёхфазные цепи переменного тока с частотой 50 Гц. Он применяется в распределительных, этажных и квартирных щитах жилых домов, где требуется одновременная защита всех фаз. Подходит для питания групп розеток, освещения, бытовых приборов и других нагрузок, требующих отключения всех фаз при аварии.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок с пусковыми токами (например, светильники, зарядные устройства, холодильники).
• Номинальное напряжение: 400 В - рассчитан на использование в сетях 380/220 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 4500 А.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Род тока: Переменный (AC) - работает только в сетях переменного тока 50 Гц.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Степень защиты IP20: Защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли - используется только внутри закрытых щитов.
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN.
• Глубина монтажа: 75 мм - необходимый запас места в щите для правильной установки.
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать в неотапливаемых помещениях, включая подвалы и чердачные щитовые.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на применение на входе в объект, где возможны скачки напряжения.
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временной конденсации в щите.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 25А B 4,5кА AC (BM63-3B25-4,5-УХЛ3) устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требуется. Провода подключаются через винтовые зажимы, доступные после снятия крышки. Убедитесь, что сечение провода соответствует заявленному диапазону 1–25 мм2. Неправильно затянутые контакты вызывают нагрев и выход из строя. Выключатель совместим со всеми устройствами серии OptiDin BM63 и BM125 от КЭАЗ.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Его класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Конструкция исключает возможность случайного прикосновения к токоведущим элементам благодаря IP20 и защищённым контактам. Применение в жилых зданиях подтверждено сертификатами КЭАЗ.

Преимущества

• Надёжное отключение при коротком замыкании благодаря 4,5 кА отключающей способности.
• Идеальная характеристика B для бытовых нагрузок - минимизирует ложные срабатывания от пусковых токов.
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых щитах.
• Совместимость с другими изделиями серии OptiDin - легко расширять щит без проблем с совмещением.
• Класс 3 токоограничения - снижает риск повреждения кабеля при КЗ.

Ограничения применения

• Не предназначен для постоянного включения/отключения - максимум 30 операций в сутки. Для частых коммутаций используйте контакторы.
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах.
• Не подходит для цепей с постоянным током (DC) - только для переменного тока 50 Гц.
• Не рекомендован для мощных двигателей с высокими пусковыми токами (>5×Iн) - лучше выбрать характеристику C или D.

Примеры использования

• Защита трёхфазной группы розеток в квартире с кондиционером, стиральной машиной и бойлером.
• Главный ввод в этажный щит многоквартирного дома.
• Щит на лестничной клетке для распределения энергии по нескольким квартирам.
• Подключение кабеля от вводного автомата к внутренним группам в новостройке.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность подключенных приборов не превышала 25 А × 380 В ≈ 9,5 кВт.
• При сборке щита соблюдайте порядок: сверху - вводной автомат, ниже - групповые. Автоматический выключатель модульный трехполюсный 25А B 4,5кА AC (BM63-3B25-4,5-УХЛ3) обычно устанавливают как вводной или главный распределительный.
• Не забудьте про свободное место: глубина монтажа 75 мм требует достаточного объёма в щите. Лучше выбирать модели с передней панелью, удобной для подписи.
• При использовании в условиях низких температур (ниже –20 C) убедитесь, что щит герметичен и не продувается ветром - хотя выключатель выдерживает –70 C, механическая часть может работать хуже при резких перепадах.
• Для обслуживания можно использовать дополнительные аксессуары: сигнализатор положения, блокировки, дугогасительные камеры - они совместимы с серией OptiDin BM63.
