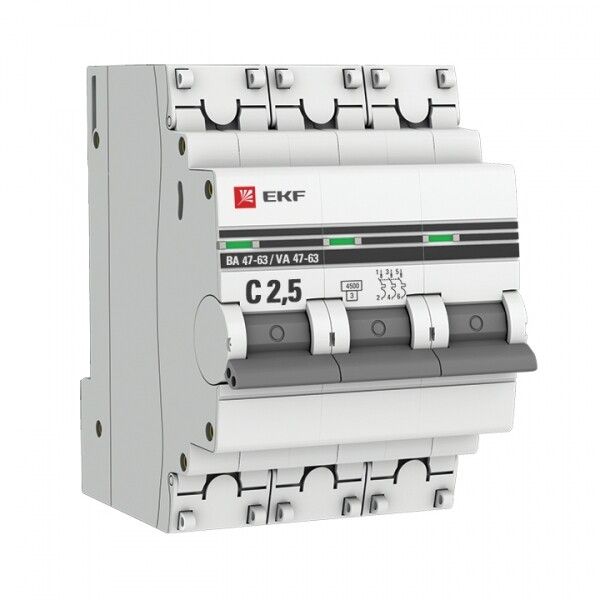

Выключатель автоматический трехполюсный ВА 47-63 2,5А C 4,5кА PROxima | mcb4763-3-2.5C-pro EKF MCB4763-3-25C-PRO

Автоматический выключатель модульный трехполюсный 2,5А C 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор, входящий в серию PROxima, обеспечивает надежную работу на DIN-рейке и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 2,5А C 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока с частотой 50 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется одновременная защита всех трёх фаз - например, для питания двигателей, насосов, кондиционеров или групп освещения.

Технические характеристики

• Номинальный ток: 2,5 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Характеристика срабатывания: C - подходят для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники).
• Номинальное напряжение: 400 В - рассчитан на использование в сети 380–400 В между фазами.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Номинальное напряжение изоляции: 660 В - гарантирует электроизоляцию даже при кратковременных скачках напряжения.
• Тип расцепителя: электромагнитный + тепловой - сочетание защиты от КЗ и перегрузки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды или пыли.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого стандарта для силовых цепей.
• Потери мощности: 6,2 Вт - энергопотребление самого устройства при работе, влияющее на нагрев в плотном шкафе.
• Диапазон температур: от –25C до +50C - работает в условиях холодных складов и жарких цехов.
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с повышенной влажностью и колебаниями температуры.
• Глубина монтажа: 41 мм - требует минимального свободного места внутри щита.
• Класс токоограничения: 3 - снижает энергию КЗ, передаваемую дальше по цепи.
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах среднего уровня.

Совместимость и монтаж

Автоматический выключатель модульный 2,5А ВА 47-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть устройство на рейке - никаких болтов или креплений не требуется. Три модуля занимают 54 мм по ширине (по стандартному шагу 17,5 мм на модуль). Подключение проводов осуществляется через винтовые зажимы с предохранительными крышками - они предотвращают случайное прикосновение к токоведущим частям после монтажа. Максимальное сечение провода - 25 мм2; для меньших значений используйте наконечники НШВИ для лучшего контакта.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Это значит, что он прошел проверку на долговечность, термическую стабильность и отключающую способность. Конструкция имеет усиленный корпус с дополнительными заклёпками - исключает деформацию при многократных срабатываниях. Цветовая индикация положения рычага (вверх - включен, вниз - отключен) позволяет быстро определить состояние аппарата без тестера.

Преимущества

• Защита от несанкционированного доступа благодаря герметичным крышкам на зажимах - важно для общественных и административных объектов.
• Удобная ручка управления с четким ходом - легко включать/выключать даже в перчатках.
• Подтверждённая надёжность при высоких токах КЗ - 4,5 кА достаточна для большинства типовых объектов.
• Срок службы до 84 месяцев - гарантия производителя EKF подтверждает качество сборки.
• Совместимость с другими элементами серии PROxima - можно собирать компактные щиты с единым дизайном и функционалом.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Не рекомендуется для цепей с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) - характеристика C может давать ложные срабатывания.
• Не подходит для постоянной работы при температуре ниже –25C или выше +50C - возможны отказы расцепителей.
• Не следует использовать в сетях постоянного тока - только для переменного тока 50 Гц.

Примеры использования

• Щитовая на этаже многоэтажного дома - защита трёхфазной группы розеток и кондиционеров.
• Производственный участок - питание станка с трёхфазным двигателем мощностью до 1,5 кВт.
• Общественное здание - распределение питания по трем фазам для системы освещения и вентиляции.
• Котельная или насосная - управление и защита трёхфазного насоса с пускателем.

Практические советы

• Выбирая автоматический выключатель модульный 2,5А ВА 47-63, убедитесь, что суммарная нагрузка по каждой фазе не превышает 2,5 А - иначе будет происходить частое отключение.
• При монтаже в плотном щите учтите глубину 41 мм и наличие теплоотводящих зазоров вокруг прибора - потери мощности 6,2 Вт вызывают нагрев.
• Для проводов сечением менее 4 мм2 используйте наконечники НШВИ - так контакт будет более надёжным и не повредится при затяжке.
• Проверьте соответствие класса токоограничения 3 вашему проекту - особенно если рядом установлены чувствительные устройства (частотники, PLC).
• При необходимости пломбировки - используйте специальные крышки, которые уже предусмотрены конструкцией ВА 47-63.
