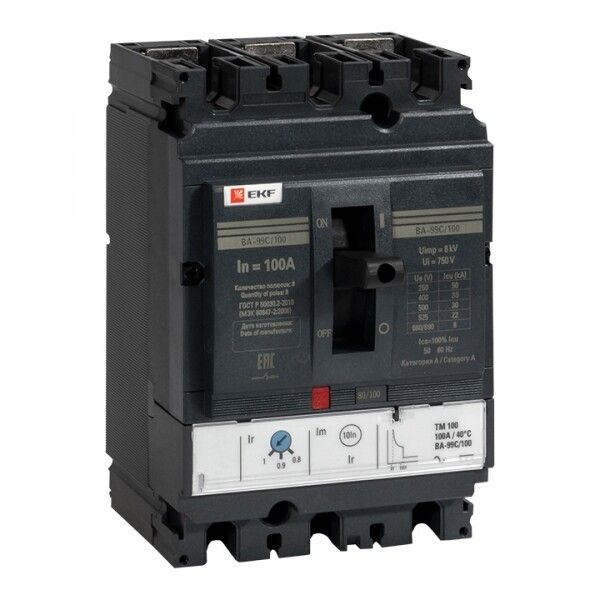

Автоматический выключатель ВА-99C (Compact NS) 100/12.5А 3P 36кА EKF PROxima | mccb99C-100-12.5

Автоматический выключатель ВА-99C (Compact NS) 100/12.5А 3P 36кА от EKF - компактное устройство с электромагнитным и тепловым расцепителем, предназначенное для защиты промышленных сетей от перегрузок и коротких замыканий. Модель ВА-99C с номинальным током 12,5 А и отключающей способностью 36 кА подходит для монтажа на плате в условиях широкого диапазона температур, обеспечивает надёжное отключение даже при высоких импульсных нагрузках.

Назначение и область применения

Автоматический выключатель ВА-99C используется для редких операций включения и отключения цепей в нормальном режиме, а также для аварийной защиты от токов перегрузки и короткого замыкания. Применяется в промышленных электроустановках: на станках, конвейерах, системах автоматизации, в распределительных щитах производства. Подходит для работы в условиях повышенной вибрации и колебаний напряжения благодаря устойчивости к коммутационным помехам и грозовым перенапряжениям.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 12,5 А
• Номинальное напряжение: 400 В переменного тока (50 Гц)
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: электромагнитный (срабатывает при 125 А) и тепловой
• Диапазон настройки защиты от перегрузки: 10–12,5 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (DIN-рейка не предусмотрена)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 C до +55 C)
• Тип управления: рычажный механизм
• Индикация: есть указатель расцепления, возможность установки внешнего индикатора отключения
• Моторный привод: да (возможно подключение дистанционного управления)
• Количество вспомогательных контактов: 0
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки требуется подготовленное отверстие соответствующего размера. Благодаря компактному дизайну устройства можно располагать рядом друг с другом без зазора, что экономит место в шкафах. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Наличие моторного привода позволяет подключить внешний привод для дистанционного управления, однако для этого потребуется доп. оборудование - в базовой комплектации он не встроен.

Безопасность и стандарты

Автоматический выключатель ВА-99C сертифицирован по ГОСТ Р 50030.2-2010, который соответствует международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на КЗ. Отличается высокой степенью токоограничения, снижающей энергию дуги при отключении. Это защищает не только само устройство, но и всю сеть от термического и механического повреждения. IP30 не предполагает защиту от влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных объектов
• Токоограничивающий эффект снижает риск повреждения соседних элементов сети
• Устойчивость к электромагнитным помехам и перенапряжениям
• Широкий диапазон рабочих температур (-40...+55 C) - работает в холодных и жарких цехах
• Возможность установки индикатора отключения - удобно для диагностики
• Фиксированный тип расцепителя - не требует регулировки после установки

Ограничения применения

• Не предназначен для частых включений - рассчитан на редкие операции
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или блокировки без модификации
• IP30 - не защищён от пыли и влаги; запрещено использование в открытых или влажных средах без корпуса
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку
• Нет встроенных вспомогательных контактов - для удалённого контроля нужен внешний модуль

Примеры использования

• Защита двигателя 5,5 кВт на конвейере в пищевой промышленности
• Распределительный щит станции автоматической мойки автомобилей
• Щит управления насосной группой в холодильном цеху при минусовых температурах
• Цепь питания системы вентиляции в производственном помещении с высокими требованиями к надёжности

Практические советы

• При выборе модели ВА-99C проверьте соответствие посадочного отверстия - размеры указаны в техническом чертеже производителя
• Для работы в условиях низких температур (ниже -20 C) перед первым включением прогрейте устройство в течение 10 минут
• Если требуется сигнал о срабатывании - используйте внешний индикатор, совместимый с контактными выводами аппарата
• Не затягивайте винты слишком сильно - это может повредить изоляцию и вызвать нагрев
• Проверяйте правильность настройки теплового расцепителя: уставка должна быть равна или чуть выше максимального рабочего тока нагрузки
• При необходимости дистанционного управления - закажите моторный привод отдельно и убедитесь в совместимости с вашей системой управления
