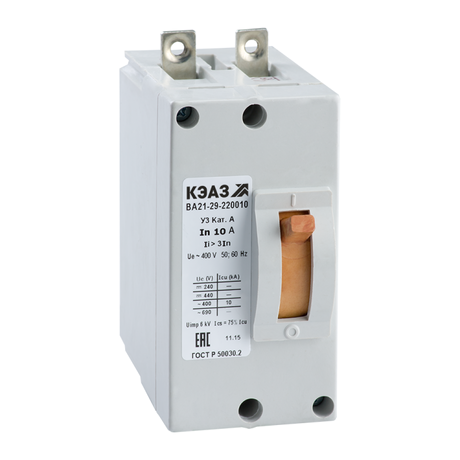

Выключатель автоматический ВА21-29-220010-25А-12Iн-400AC-У3 | 102208 КЭАЗ

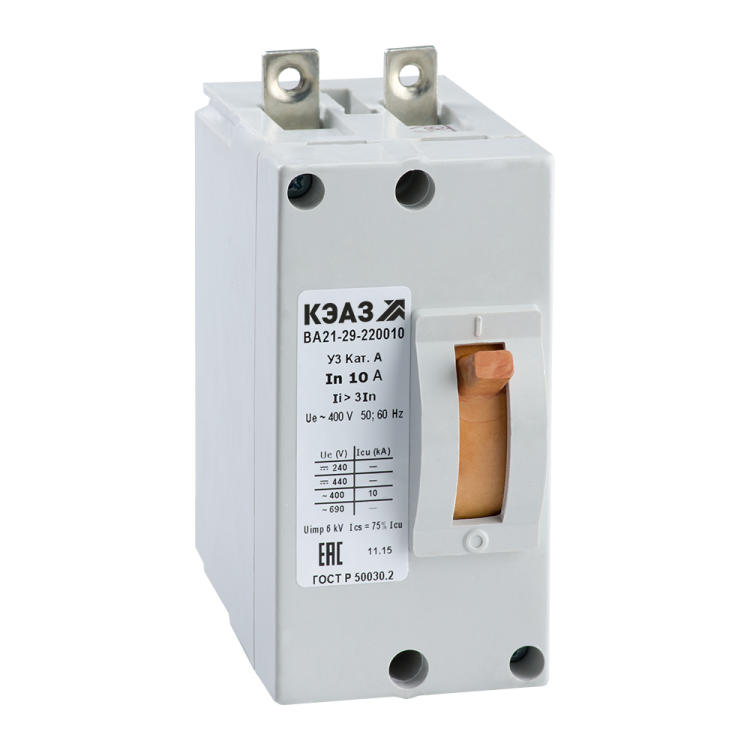

Автоматический выключатель ВА21-29-220010-25А-12Iн-400AC-У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях широкого диапазона температур, обеспечивает надёжное отключение при токах до 10 кА.

Назначение и область применения

Выключатель ВА21-29-220010-25А-12Iн-400AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50/60 Гц. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных системах, где требуется надёжная защита с высокой отключающей способностью.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 25 А
• Количество полюсов: 2
• Отключающая способность: 10 кА
• Тип расцепителя: электромагнитный
• Уставка срабатывания магнитного расцепителя: 12Iн (300 А)
• Диапазон настройки защиты от перегрузки: фиксированная - 25 А (не регулируется)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температурах от -40 до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Частота: 50/60 Гц
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Вид привода: ручной рычажковый
• Наличие дугогасительной камеры: да (2 камеры, по одной на полюс)
• Количество вспомогательных контактов: 0
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29-220010-25А-12Iн-400AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильного монтажа необходимо соблюдать рекомендованное расположение и зазоры между соседними аппаратами. Подключаются медные провода сечением до 25 мм2 - использование алюминиевых жил не допускается. Нельзя использовать этот автомат в качестве основного рубильника для частых оперативных включений - он рассчитан на ограниченное количество циклов. Монтаж в закрытых шкафах с хорошей вентиляцией обязателен из-за отсутствия защиты выше IP20.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие европейским стандартам IEC 60947-2. Сертифицирован в реестре РЭП (код РЭ-2516/20). Конструкция имеет двойную дугогасительную камеру, предотвращающую распространение дуги при отключении. Отсутствие вспомогательных контактов делает его безопасным для применения там, где не требуются сигналы состояния.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для сетей с большими токами КЗ
• Фиксированный порог срабатывания по току (25 А) - исключает случайную настройку
• Широкий диапазон рабочих температур (-40…+60 C) - работает в суровых климатических условиях
• Литой корпус обеспечивает механическую прочность и долговечность
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации

Ограничения применения

• Не предназначен для установки в открытых помещениях или местах с повышенной запылённостью - степень защиты IP20 не защищает от пыли и брызг
• Нет возможности подключения вспомогательных контактов - нельзя использовать для сигнализации состояния
• Защита от перегрузки не регулируется - нельзя адаптировать под другие значения тока
• Исключительно стационарное исполнение - не подлежит демонтажу без разрушения крепления
• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Щитовое оборудование на заводе - защита двигателей мощностью до 11 кВт
• Конвейерные системы - отключение при аварийных токах
• Системы управления насосными станциями
• Распределительные щиты в холодильных комплексах
• Промышленные пульты управления с компактной сборкой

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 25 А - превышение вызывает ложные срабатывания
• При монтаже затягивайте винты зажимов усилием 0,8–1,0 Нм - недостаточное или чрезмерное усилие снижают контактную надёжность
• Не используйте ВА21-29-220010-25А-12Iн-400AC-У3 в качестве главного выключателя для частого включения/выключения - срок службы механизма ограничен
• Проверьте совпадение сечения кабеля с максимальным значением 25 мм2 - применение более толстых проводов невозможно
• Для работы в условиях низких температур (ниже -20 C) перед первым включением дайте устройству прогреться до комнатной температуры
