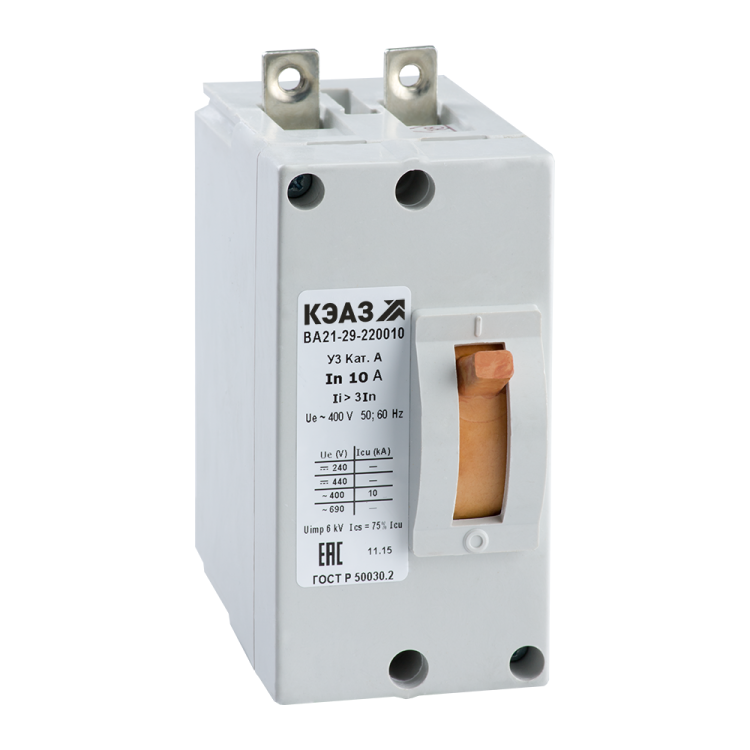

Выключатель автоматический 25А 12Iн ВА21-29-220010 У3 400В AC крепл. за панелью КЭАЗ 103073

Автоматический выключатель ВА21-29-220010-25А-12Iн-400AC-З/П-У3 от КЭАЗ - двухполюсный аппарат в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель ВА21-29-220010-25А-12Iн-400AC-З/П-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока частотой 50/60 Гц. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных системах, где требуется надёжная коммутация и защита.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 25 А
• Количество полюсов: 2
• Отключающая способность: 10 кА
• Тип расцепителя: электромагнитный
• Уставка срабатывания магнитного расцепителя: 12Iн (300 А при Iн=25 А)
• Диапазон настройки защиты от перегрузки: фиксированная - 25 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Максимальное сечение кабеля: 25 мм2
• Частота: 50/60 Гц
• Диапазон рабочих температур: от -40 до +60 C
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)
• Тип подключения: винтовые зажимы
• Крепление: винтовое
• Способ монтажа: на монтажную плату
• Привод: ручной рычажковый
• Дугогасительная камера: две (по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель ВА21-29-220010-25А-12Iн-400AC-З/П-У3 рассчитан на монтаж на специализированные монтажные плиты с соответствующими отверстиями. Для установки требуются винты M5. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Нельзя использовать гибкие многожильные кабели без наконечников. Монтаж возможен только в вертикальном положении, как указано в документации КЭАЗ. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния аппарата.

Безопасность и стандарты

Выключатель ВА21-29-220010-25А-12Iн-400AC-З/П-У3 соответствует требованиям ГОСТ P 50030.2-2010, который гармонизирован с международным стандартом IEC 60947-2. Сертифицирован в Реестре средств измерений РФ (код РЭ-2516/20). Обеспечивает классическую защиту по принципу “только короткое замыкание” - без тепловой защиты от перегрузки. Это делает его подходящим для применений, где перегрузки контролируются другими устройствами.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает надёжную защиту даже в сетях с высоким током КЗ
• Электромагнитный расцепитель с уставкой 12Iн гарантирует быстрое отключение при аварийных токах
• Литой корпус повышает механическую прочность и герметичность внутренних компонентов
• Широкий диапазон рабочих температур (-40…+60 C) позволяет использовать в холодных и жарких помещениях
• Простая и проверенная конструкция снижает риск отказов при длительной эксплуатации

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий; необходимо использовать внешние термические устройства при наличии постоянных перегрузок
• Степень защиты IP20 не допускает использование во влажных, запылённых или открытых местах
• Отсутствие вспомогательных контактов исключает интеграцию в системы автоматизации без дополнительных модулей
• Монтаж только на плату - нельзя устанавливать на DIN-рейку
• Не рекомендован для частых оперативных включений более 10–15 раз в час - это снижает срок службы контактной группы

Примеры использования

• Защита двигателя 15 кВт в составе пускателя, где перегрузка контролируется тепловым реле
• Отключение питания конвейерной линии при возникновении КЗ
• Щитовая защита в производственных цехах с низкой влажностью и стабильной температурой
• Использование в системах управления насосными станциями, где основная защита уже реализована

Практические советы

• При выборе аналога убедитесь, что нужна именно защита только от КЗ - если требуется защита от перегрузки, выбирайте модель с биметаллическим расцепителем
• При монтаже используйте наконечники на многожильные провода - это предотвратит ослабление контакта
• Проверьте соответствие посадочных отверстий на монтажной плате - размеры крепления должны точно совпадать с габаритами ВА21-29-220010-25А-12Iн-400AC-З/П-У3
• Не применяйте в средах с повышенной коррозией - климатическое исполнение У3 не предусматривает антикоррозийного покрытия
• При замене старого автомата сверьте номиналы: 25 А и 12Iн = 300 А - это ключевые параметры для правильной координации защиты
