Выключатель автоматический ВА21-29В-340010-5А-12Iн-690AC-У3 | 101777 КЭАЗ

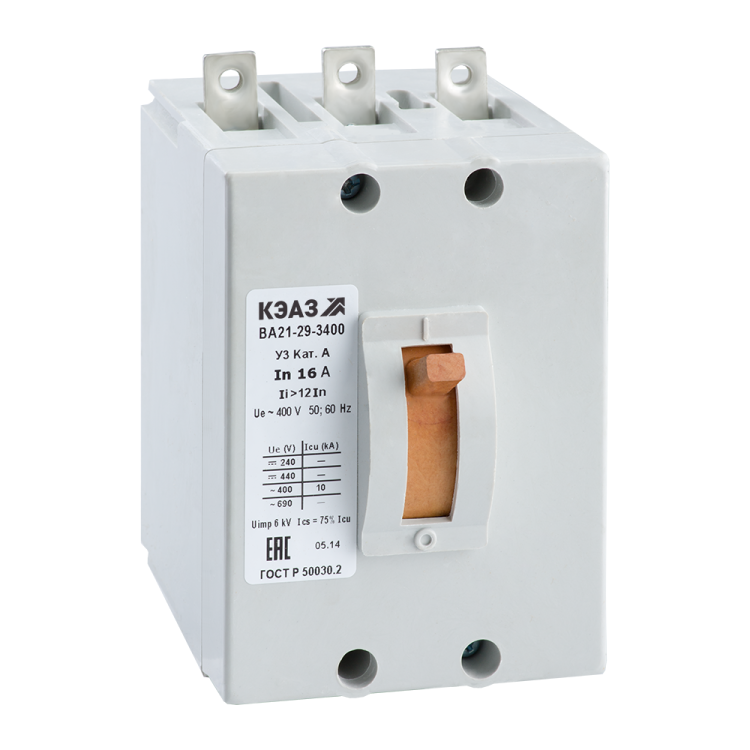

Автоматический выключатель ВА21-29В-340010 5А 12Iн 690В AC У3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

Выключатель ВА21-29В-340010 предназначен для безопасного включения и отключения электрических цепей переменного тока, а также для автоматического отключения при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в силовых щитах, пультах управления, станках, конвейерах и других промышленных системах, где требуется надёжная защита цепей с номинальным током до 5 А.

Технические характеристики

• Номинальное напряжение: 690 В AC - работает в сетях с высоким напряжением, включая промышленные системы 660–690 В.
• Номинальный ток: 5 А - защищает цепи с нагрузкой до этого значения.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до 20 тысяч ампер.
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает точное срабатывание при КЗ и плавное отключение при длительных перегрузках.
• Уставка магнитного расцепителя: 12Iн - срабатывает при токе 60 А (12 × 5 А), что соответствует стандартному порогу для быстрого отключения КЗ.
• Диапазон регулировки теплового расцепления: 5 А - фиксированная уставка, не подлежит настройке.
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода средней и большой мощности.
• Климатическое исполнение: У3 - рассчитан на работу при температурах от -40 C до +60 C, подходит для неотапливаемых помещений и улицы в закрытых шкафах.
• Количество полюсов: 3 - контролирует три фазы одновременно.
• Дугогасительная камера: 3 - каждая фаза имеет собственную камеру для безопасного гашения дуги при отключении.

Совместимость и монтаж

Выключатель ВА21-29В-340010 имеет стационарное исполнение и монтируется на монтажную плиту с помощью винтового крепления. Подключение проводов - винтовое, с зажимами под кабель до 25 мм2. Для правильной установки необходимо использовать монтажную плату с отверстиями под базовые крепёжные отверстия устройства. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния или сигнализации - устройство управляемо только вручную.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет правила безопасности для низковольтных коммутационных аппаратов. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20). Конструкция обеспечивает безопасную работу благодаря изолирующему литому корпусу и эффективной дугогасительной системе.

Преимущества

• Высокая отключающая способность (20 кА) - надёжно защищает оборудование даже при серьёзных авариях.
• Гидравлическое замедление - снижает риск повреждения контактов при срабатывании, увеличивает срок службы.
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для суровых условий эксплуатации.
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим агрессивным средам.
• Фиксированная уставка - не требует настройки, минимизирует риск ошибок при обслуживании.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивных паров - степень защиты IP20 не обеспечивает герметичность.
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы удалённого контроля или блокировки.
• Не поддерживает дистанционное управление - включение/выключение возможно только вручную через рычаг.
• Фиксированный порог срабатывания (12Iн = 60 А) - нельзя изменить чувствительность к КЗ, что ограничивает применение в сложных схемах с переменными нагрузками.

Примеры использования

• Защита трёхфазного двигателя мощностью до 3 кВт в промышленном оборудовании.
• Коммутирование и защита цепей управления на станках ЧПУ.
• Установка в распределительных щитах на производстве с напряжением 660 В.
• Использование в холодильных установках, насосных станциях, конвейерных линиях.

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 5 А - превышение вызовет ложные срабатывания или выход из строя.
• При монтаже используйте только рекомендованное сечение кабеля (до 25 мм2); слишком толстые провода не войдут в зажимы.
• Устанавливайте выключатель ВА21-29В-340010 в закрытые шкафы с классом защиты не ниже IP54, так как сам прибор не защищён от внешних факторов.
• Проверьте соответствие напряжения сети 690 В - использование в сетях выше 690 В недопустимо.
• При необходимости модернизации схемы с функцией дистанционного управления выберите другую модель с вспомогательными контактами.
