Выключатель автоматический ВА21-29В-341110-1А-6Iн-690AC-У3 | 102908 КЭАЗ

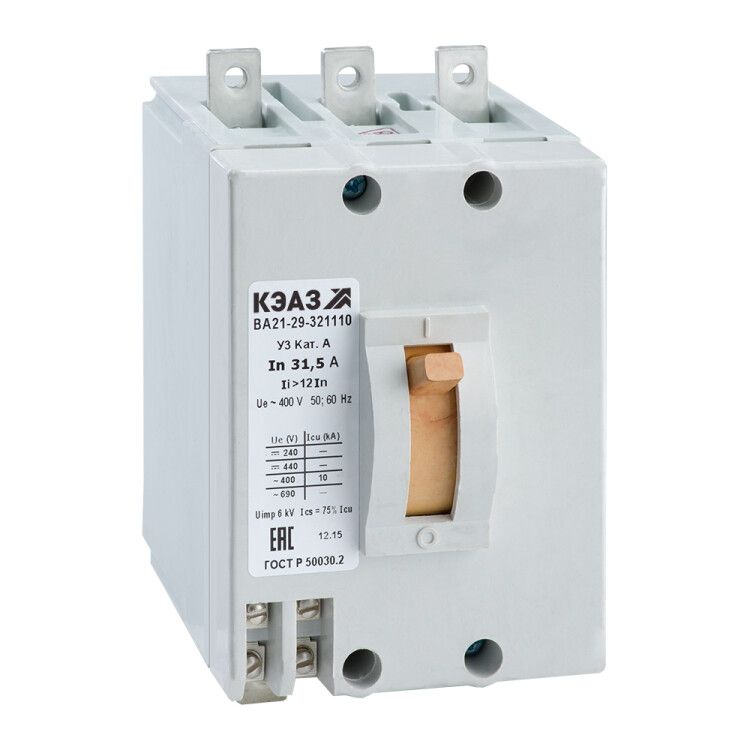

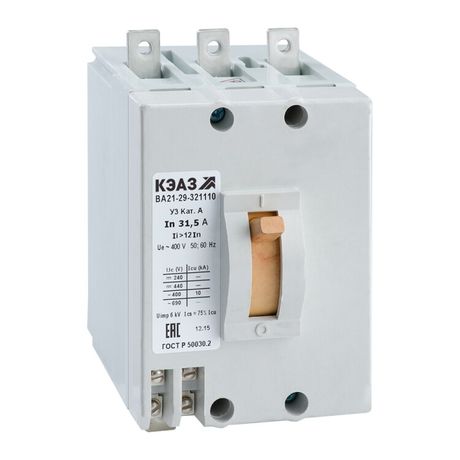

Автоматический выключатель ВА21-29В-341110-1А-6Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и номинальным током 1 А. Он обеспечивает защиту от перегрузок и коротких замыканий, а также позволяет выполнять ручные включения и отключения. Применяется в промышленных системах управления, где требуется надёжная коммутация слаботочных цепей.

Назначение и область применения

Автоматический выключатель ВА21-29В-341110-1А-6Iн-690AC-У3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Также он используется для ручного включения и отключения нагрузки. Подходит для установки в щитах управления, на пультах оборудования, в системах автоматизации и на станках с малой мощностью. Низкий номинальный ток (1 А) делает его идеальным для контроля цепей управления, сигнализации, реле и других устройств с потреблением менее 1 А.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Количество полюсов: 3
• Номинальный ток: 1 А
• Номинальная отключающая способность: 20 кА
• Диапазон настройки защиты от перегрузки: фиксированный - 1 А (не регулируется)
• Уставка срабатывания магнитного расцепителя: 6 × Iн = 6 А
• Тип расцепителя: электромагнитный с гидравлическим замедлением - обеспечивает выдержку времени перед отключением при кратковременных перегрузках
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C, устойчив к влажности и колебаниям температуры в помещениях
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Крепление: винтовое на монтажную плату
• Способ монтажа: монтаж на печатную плату или жёстко закреплённую поверхность
• Количество переключающих контактов: 2 (1 нормально открытый, 1 нормально закрытый - для сигнализации состояния)
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Привод: ручной рычажковый

Совместимость и монтаж

Автоматический выключатель ВА21-29В-341110-1А-6Iн-690AC-У3 монтируется исключительно на монтажную плату с помощью винтов. Для правильной установки необходимо соблюдать рекомендованное расположение отверстий под крепёж. Подключение проводов выполняется через винтовые зажимы - максимальное сечение кабеля 25 мм2. Не допускается использование многожильных проводов без наконечников. Монтаж возможен только в сухих, хорошо вентилируемых местах из-за степени защиты IP20. Установка в условиях повышенной запылённости или влаги требует дополнительной герметичной оболочки.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ P 50030.2-2010, который определяет безопасность и тестирование аппаратов низкого напряжения. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2516/20). Конструкция имеет три дугогасительные камеры, что гарантирует безопасное гашение дуги даже при отключении токов до 20 кА. Отключение происходит без взрывов и выбросов горячих частиц благодаря внутренней конструкции литого корпуса.

Преимущества

• Фиксированная уставка защиты от перегрузки (1 А) исключает случайную настройку - повышает надёжность в контролируемых цепях
• Гидравлическое замедление в магнитном расцепителе предотвращает ложные срабатывания при кратковременных импульсах тока
• Высокая отключающая способность (20 кА) обеспечивает безопасность даже при аварийных режимах
• Широкий диапазон рабочих температур (-40…+60 C) позволяет использовать в холодных и жарких производственных средах
• Имеются два переключающих контакта - удобно для индикации положения автомата (вкл./выкл.) в системах управления

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или воздействия брызг воды - степень защиты IP20 не обеспечивает внешнюю герметичность
• Запрещено применять в цепях постоянного тока - только для переменного тока 50/60 Гц
• Нельзя использовать для защиты двигателей или нагрузок выше 1 А - риск перегрева и выхода из строя
• Не предусматривает дистанционное управление - только ручное включение/отключение
• Монтаж ограничен только на монтажную плату; не подходит для DIN-рейки

Примеры использования

• Защита цепей управления частотными преобразователями (например, сигналы старта/останова)
• Отключение питания модулей PLC при обслуживании
• Коммутирование световых индикаторов, сенсоров, реле в панелях управления
• Обеспечение безопасности в системах автоматического контроля технологических процессов
• Подключение слаботочных цепей в оборудовании с высокими требованиями к надёжности (станки, конвейеры, насосы)

Практические советы

• При подключении используйте наконечники на многожильных проводах - это предотвратит ослабление контакта при вибрации
• Проверьте соответствие сечения кабеля (до 25 мм2) - превышение может вызвать нагрев и повреждение зажимов
• Убедитесь, что ток нагрузки не превышает 1 А - даже кратковременные перегрузки снижают срок службы
• При использовании в условиях низких температур (ниже -20 C) дайте устройству адаптироваться к температуре перед первым включением
• Для индикации состояния подключите переключающие контакты к светодиоду или входу контроллера - это повысит удобство диагностики
• Не заменяйте этот автомат на более мощный - потеря точности защиты может привести к отказу всей системы управления
