Выключатель автоматический ВА21-29В-341110-40А-6Iн-690AC-У3 | 102807 КЭАЗ

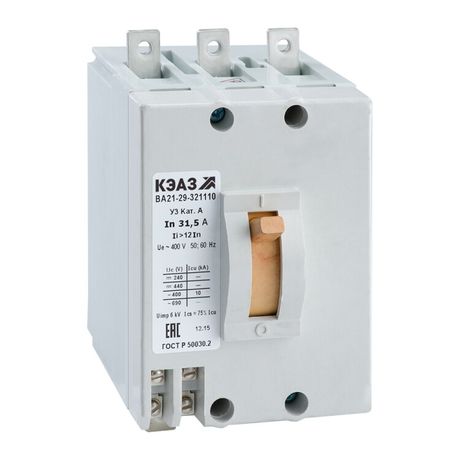

Автоматический выключатель ВА21-29В-341110-40А-6Iн-690AC-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током 40 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в промышленных системах.

Назначение и область применения

Выключатель ВА21-29В-341110-40А-6Iн-690AC-У3 предназначен для коммутации и защиты электрических цепей переменного тока. Он отключает питание при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в силовых щитах, на производстве, в системах управления оборудованием - например, для защиты двигателей, конвейеров, насосов и других устройств с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка магнитного расцепления: 6×Iн (240 А)
• Диапазон настройки тепловой защиты: фиксированная - 40 А
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температурах от -40 до +60 C)
• Максимальное сечение кабеля: 25 мм2
• Тип подключения: винтовые зажимы
• Количество переключающих контактов: 2
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Привод: ручной рычажковый
• Способ монтажа: на монтажную плиту
• Крепление: винтовое
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Выключатель ВА21-29В-341110-40А-6Iн-690AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Для правильного монтажа необходимо соблюдать момент затяжки винтов, указанный в руководстве производителя. Автомат не имеет DIN-рейки, поэтому не совместим с типовыми шкафами, где используется крепление на рейку. Также он не предусматривает возможность удалённого управления - управление только ручное.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ P 50030.2-2010, что гарантирует соответствие международным стандартам IEC 60947-2. Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и влаги - применение возможно только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Гидравлическое замедление срабатывания магнитного расцепителя - снижает вероятность ложных срабатываний при пусковых токах
• Широкий диапазон рабочих температур (-40…+60 C) - работает в суровых условиях
• Литой корпус повышает механическую прочность и герметичность внутренних компонентов
• Фиксированная уставка тепловой защиты (40 А) - не требует настройки после установки

Ограничения применения

• Не применяется в открытых помещениях из-за низкой степени защиты (IP20)
• Не поддерживает монтаж на DIN-рейку - требуется специальная монтажная плита
• Отсутствуют функции дистанционного управления или сигнализации состояния
• Нельзя использовать в цепях постоянного тока - только переменный ток 50/60 Гц
• Не рекомендован для частых оперативных включений более 10–15 раз в час - возможен износ контактной системы

Примеры использования

• Защита трехфазного двигателя мощностью до 22 кВт в цеху
• Отключение конвейерной линии при аварийной ситуации
• Коммутирование группы сварочных аппаратов в мастерской
• Щитовое оборудование на холодильных установках в условиях северных регионов

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 40 А - даже при наличии запаса по току, превышение может вызвать преждевременное срабатывание.
• При монтаже используйте только качественные медные кабели сечением до 25 мм2; алюминиевые жилы не подходят.
• Проверьте, чтобы монтажная плита была ровной и имела достаточные отверстия под винты крепления - неправильная установка может деформировать корпус.
• Для обслуживания отключите питание и проверьте отсутствие напряжения - хотя корпус литой, доступ к контактам ограничен, и ремонт невозможен без замены всего устройства.
• Если нужна защита от перегрузок с возможностью настройки - выбирайте модели с термобиметаллическим расцепителем, так как этот вариант ВА21 имеет фиксированный порог.
