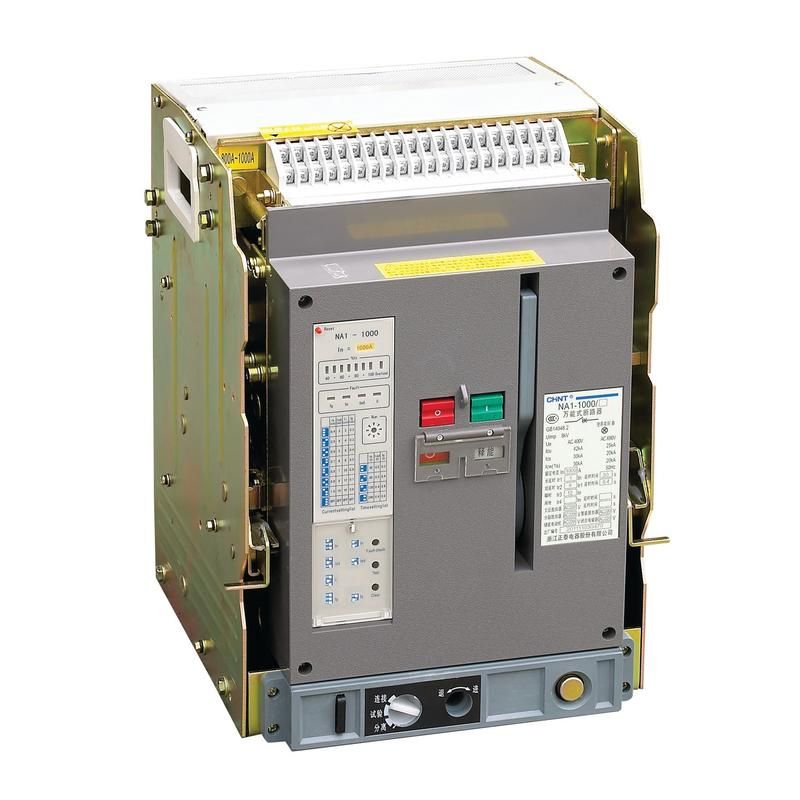

Выключатель автоматический воздушный NA1-1000-800M/3P стац., 800A, 42kA, тип М, AC220В (R) | 101329 CHINT

Автоматический выключатель воздушный NA1-1000-800M/3P от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах промышленных и коммерческих объектов. Этот стационарный аппарат рассчитан на ток 800 А и отключение до 42 кА, обеспечивает надежную работу в сетях с напряжением до 690 В и подходит для установки в ГРЩ, КТП и высотных зданиях.

Назначение и область применения

Выключатель автоматический воздушный NA1-1000-800M/3P используется для защиты силовых цепей переменного тока частотой 50–60 Гц. Он защищает оборудование от повреждений при перегрузках и аварийных режимах - особенно важен в местах с высокими требованиями к надежности: промышленных предприятиях, жилых комплексах, административных зданиях, КТП и ГРЩ. Применяется в качестве главного входного автомата или секционного выключателя в распределительных устройствах средней мощности.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз сети одновременно;
• Номинальный ток: 800 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 42 кА - максимальная величина тока короткого замыкания, которую устройство способно безопасно прервать;
• Номинальное напряжение: 400–690 В - работает в трехфазных сетях с этим диапазоном напряжений; не предназначен для сетей 220 В;
• Защита от перегрузки: регулируется от 0 до 800 А - позволяет точно настроить порог срабатывания под нагрузку оборудования;
• Защита от короткого замыкания: регулируется от 1200 до 16 000 А - адаптируется под различные условия сети и уровень токов КЗ;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не защищен от пыли и воды - требует установки внутри закрытого шкафа;
• Конструкция: стационарный - устанавливается жестко в сборке, не имеет выдвижной рампы для обслуживания под напряжением.

Совместимость и монтаж

Выключатель NA1-1000-800M/3P совместим со шкафами и сборками, предусмотренными для стационарных автоматических выключателей серии NA1. Для монтажа требуется свободное место в щите с учетом габаритов аппарата и зазора для теплоотвода. Подключение осуществляется через болтовые клеммы сверху и снизу - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Установка допускается только в сухих помещениях с температурой от -5C до +40C. Отсутствие выдвижной конструкции требует отключения питания перед сервисным обслуживанием.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 для автоматических выключателей низкого напряжения. Обеспечивает избирательную координацию с нижестоящими защитными устройствами благодаря точной настройке времятоковых характеристик. Наличие микропроцессорного модуля в других модификациях серии NA1 позволяет реализовать функции защиты от замыканий на землю - однако в данной модели эти возможности не предусмотрены и должны компенсироваться внешними устройствами.

Преимущества

• Высокая отключающая способность (42 кА) делает его подходящим для крупных распределительных пунктов с высоким уровнем токов КЗ;
• Широкий диапазон настройки защиты от перегрузки (0–800 А) и короткого замыкания (1200–16 000 А) позволяет точно адаптировать защиту под конкретную нагрузку;
• Устойчивость к колебаниям напряжения в пределах 400–690 В обеспечивает стабильную работу в условиях нестабильной сети;
• Интеграция в серию NA1 гарантирует совместимость с другими элементами системы распределения энергии от CHINT.

Ограничения применения

• Не предназначен для работы в открытых или влажных помещениях - степень защиты IP20 исключает использование вне герметичных шкафов;
• Стационарная конструкция не позволяет обслуживать или менять контакты под напряжением - необходим полный демонтаж для ремонта;
• Не имеет встроенного управления или сигнализации - для удаленного контроля требуется внешняя система;
• Номинальное напряжение 400–690 В - нельзя использовать в бытовых сетях 220 В, даже если они трёхфазные;
• Максимальный ток 800 А - не подходит для систем выше 1000 А, где нужны модели NA1-1000-1000M/3P и выше.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью потребления до 500 кВт;
• Секционный выключатель в распределительном щите высотного офисного здания;
• Защита основного ввода в КТП на производственной площадке;
• Распределительный пункт на заводе с большим числом двигателей и частотниками, где возможны импульсные перегрузки.

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте монтажа - он должен быть ниже 42 кА, иначе выключатель не справится с отключением;
• Настройте защиту от перегрузки на 80–90% от максимальной рабочей нагрузки оборудования - это обеспечит надежную защиту без ложных срабатываний;
• Обязательно используйте термостойкий изолирующий материал вокруг корпуса, так как при больших токах нагрев может достигать значительных значений;
• При проектировании щита учтите посадочные размеры и зазоры для охлаждения - недостаток воздуха снижает реальный допустимый ток;
• Для систем с риском замыканий на землю дополнительно установите устройство защитного отключения (УЗО) или дифференциальный автомат - сам выключатель NA1-1000-800M/3P такой защиты не предоставляет.
