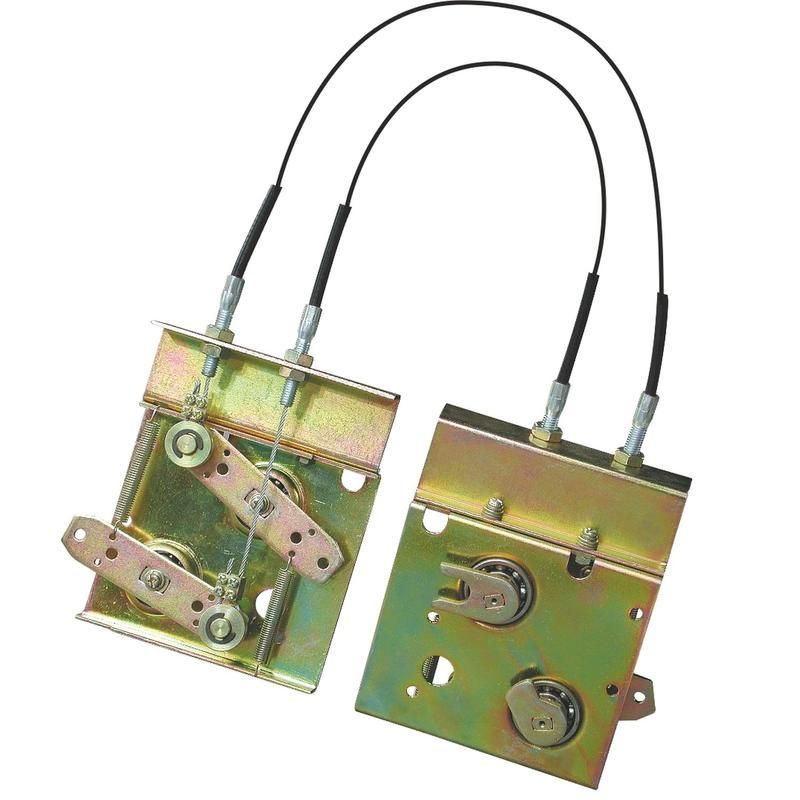

Взаимоблокировка тросовая механическая для NA1-1000 выкатного типа CHINT 102790

Взаимоблокировка тросовая механическая для выкатного типа NA1-1000 CHINT обеспечивает безопасную последовательность операций при работе с выкатными элементами распределительных устройств, предотвращая случайное включение питания во время обслуживания.

Назначение и область применения

Эта взаимоблокировка используется для физического запирания механизма выкатного аппарата в положении “отключено” или “тестирование”, чтобы исключить возможность его перемещения в рабочее положение до завершения всех работ. Применяется в комплекте с выкатными ячейками высоковольтной аппаратуры, где требуется жесткий контроль порядка действий персонала - например, на подстанциях, в цехах с мощным оборудованием или в системах автоматизации производства.

Технические характеристики

• Тип: Механическая тросовая блокировка
• Совместима с сериями: NA1 Аксессуары
• Максимальная нагрузка на трос: не указана - рассчитана на механическую передачу усилия без электронных компонентов
• Рабочая среда: внутренняя установка, сухой воздух, без агрессивных газов
• Изготовлен из прочных металлических сплавов и устойчивых к износу пластиков

Совместимость и монтаж

Устройство совместимо только с выкатными типами ячеек, соответствующими серии NA1 от CHINT. Установка выполняется путём закрепления одного конца троса на движущемся элементе ячейки, второго - на замке или рычаге управления питанием. Для правильной работы необходимо соблюдать натяжение троса и точный угол прохождения между точками крепления. Подбор места монтажа требует проверки свободного хода выкатного механизма без задиров.

Безопасность и стандарты

Не имеет явного указания на соответствие ГОСТ или IEC, однако функционально реализует принципы безопасности, предусмотренные нормами для электроустановок выше 1 кВ - особенно требования к предотвращению неквалифицированного доступа к токоведущим частям. Является частью системы “блокировки по методу “замок + ключ” в рамках комплексной защиты оборудования.

Преимущества

• Не требует внешнего питания - работает за счёт механической связи
• Высокая надёжность: нет электроники, которая может выйти из строя
• Легко диагностируется: состояние блокировки видно визуально
• Защищает от человеческого фактора - невозможно обойти без специнструмента

Ограничения применения

• Подходит только для выкатных типов ячеек серии NA1; несовместима с другими моделями или брендами
• Не предназначена для использования вне помещений - не имеет защиты от влаги и пыли
• Не регулируется после установки - изменение длины троса или точки крепления требует переустановки
• Не применяется в условиях постоянных вибраций свыше 5G - возможна потеря контакта

Примеры использования

• Запирание выкатного рубильника в КРУЭ перед проведением осмотра контактных групп
• Фиксация шкафа с выкатным автоматическим выключателем в режиме “тестирование” на производстве
• Обеспечение интерLOCKS в системах с несколькими источниками питания - предотвращает одновременное подключение

Практические советы

• Перед установкой проверьте, что выкатной механизм двигается свободно - даже малый люфт может нарушить работу блокировки
• Используйте только оригинальные крепёжные элементы от CHINT - сторонние детали могут деформировать трос или повредить соединения
• Проверяйте целостность троса ежеквартально: трещины, замины или окисление проводят к отказу
• На объектах с большим числом ячеек рекомендуется использовать цветовые метки на тросах - так быстрее определить, какой блокирующий элемент активирован
