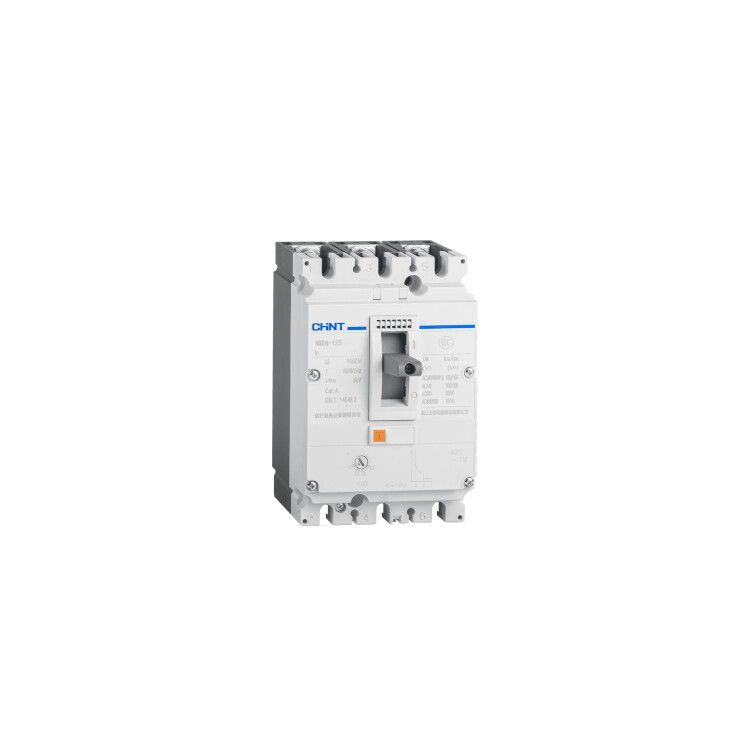

Выключатель автоматический защиты двигателя 3п 32А 50кА NM8N-125S M (R) CHINT 271844

Автоматический выключатель защиты двигателя NM8N-125S M (R) от CHINT предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство рассчитано на работу в промышленных сетях с напряжением до 690 В и применяется там, где требуется надёжная и быстрая отсечка тока - например, на станках, насосах и конвейерах.

Назначение и область применения

NM8N-125S M (R) - это трёхполюсный автоматический выключатель, специально разработанный для защиты электродвигателей. Он сочетает функции коммутации (включения/выключения) и защиты от сверхтоков: перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования, системах автоматизации, на линиях с частыми пусками двигателей. Подходит для установки в цепях переменного тока с частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен выключатель;
• Диапазон регулировки тока КЗ: 384 А - предел, при котором срабатывает магнитный расцепитель; можно настроить защиту от короткого замыкания в этом диапазоне;
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды. Установка допускается только внутри закрытых щитов;
• Тип корпуса: литой - прочный, герметичный корпус из композитного материала, устойчивый к механическим воздействиям.

Совместимость и монтаж

NM8N-125S M (R) монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим нормам (обычно указано в руководстве). Выключатель не требует внешнего термореле - встроенная тепловая защита обеспечивает отключение при длительной перегрузке. Обязательно соблюдайте полярность подключения фаз - хотя устройство не чувствительно к направлению тока, правильная схема повышает надёжность работы.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1, что гарантирует соответствие требованиям безопасности для промышленного электрооборудования. Конструкция исключает самопроизвольное включение после аварийного отключения - необходимо ручное восстановление положения рычага.

Преимущества

• Высокая отключающая способность (50 кА) позволяет использовать выключатель даже в мощных промышленных сетях с высокими токами КЗ;
• Регулируемый порог срабатывания по току КЗ (до 384 А) даёт гибкость настройки под конкретный двигатель;
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям и запылённости в условиях производства;
• Удобная индикация состояния: положение рычага показывает, включен ли выключатель или он отключился из-за аварии.

Ограничения применения

NM8N-125S M (R) нельзя применять вне закрытых щитов - степень защиты IP40 не защищает от брызг, пыли и влаги. Также устройство не предназначено для частого ручного включения/выключения более 10 раз в час - это снижает срок службы контактов. Не используйте его для защиты нагрузок, не являющихся электродвигателями, если не проверена совместимость с их характеристиками пускового тока.

Примеры использования

• Защита асинхронного двигателя 22 кВт на конвейере в пищевой промышленности;
• Коммутация и защита насоса в системе водоснабжения с частотным преобразователем;
• Щит управления станком с ЧПУ, где требуется точная настройка тока срабатывания при пуске.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя не превышает 32 А - иначе возможны ложные срабатывания;
• Настройка тока КЗ на 384 А подходит для большинства двигателей с пусковым током 6–8×Iном. Если двигатель имеет очень высокий пусковой ток - выберите меньшую настройку;
• Не забывайте про посадочные размеры: выключатель совместим со всеми стандартными DIN-рейками, но убедитесь, что в щите достаточно места для других элементов;
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном положении входные клеммы остаются под напряжением.
