Выключатель автоматический дифференциального тока АД-063, 2Р, 16А, Idn-30mA, тип А | 7000601 Контактор (Legrand)

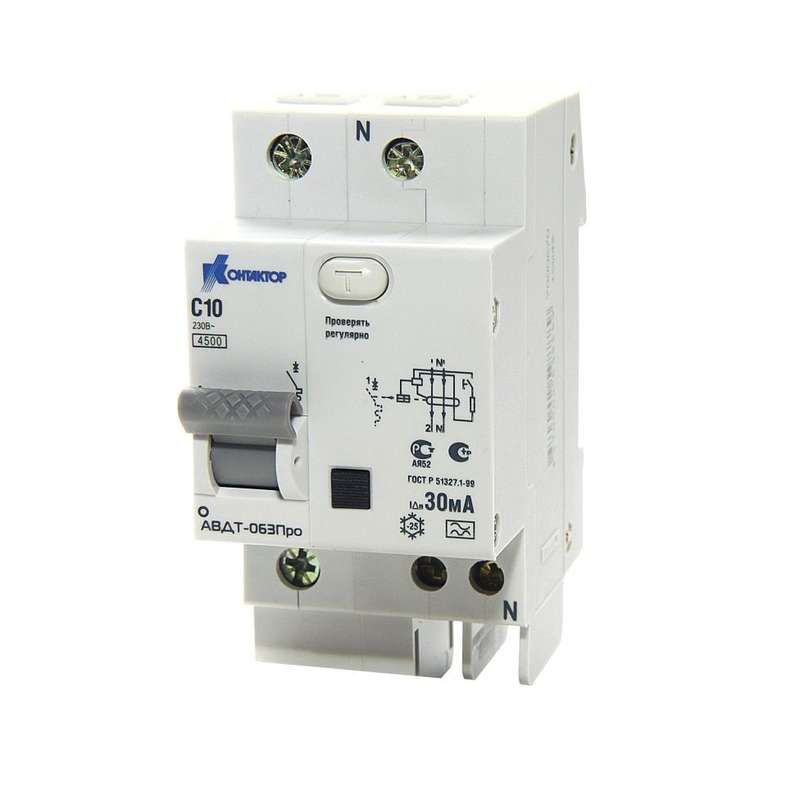

Автоматический дифференциальный выключатель АД-063Про от Контактор Ульяновск — устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Подходит для установки в бытовых и административных сетях на DIN-рейку. Артикул 7000601 соответствует серии RCBO.

Назначение и область применения

АД-063Про сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при утечке тока свыше 30 мА — например, при прикосновении человека к оголённому проводу или повреждении изоляции. Также защищает от перегрузок и коротких замыканий благодаря характеристике расцепителя C.

Применяется в жилых домах, офисах, магазинах, складах и других помещениях с переменным током 230 В. Особенно актуален для групп розеток, ванных комнат, кухонь и мест с повышенной влажностью.

Технические характеристики

• Номинальный ток: 16 А — выдерживает нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток: 30 мА — чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A — реагирует на переменный и импульсный постоянный ток утечки (например, от современной техники: компьютеры, зарядки, инверторы)
• Количество полюсов: 2 — контролирует фазу и ноль одновременно
• Номинальное напряжение: 230 В — для однофазных сетей
• Отключающая способность: 4,5 кА — способен отключить цепь даже при значительном КЗ
• Характеристика расцепителя: C — подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Способ монтажа: DIN-рейка — стандартная ширина 3,5 модуля (63 мм)
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц — совместим с российской и европейской сетью
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима влажность до 80%
• Степень загрязнения: 2 — рассчитан на обычные условия в закрытых помещениях без пылевых выбросов

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина устройства — 3,5 модуля, поэтому требуется свободное место в распределительном щите. Для правильной работы необходимо подключить фазу и ноль строго согласно маркировке на корпусе. Нулевой провод после аппарата **не должен** соединяться с другими нулями вне этой группы — иначе УЗО будет ложно срабатывать.

Не рекомендуется использовать в цепях с постоянным током или высокими гармониками, кроме указанных импульсных утечек типа A.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Применяет технологию дифференциального трансформатора, обеспечивающего надёжное срабатывание при утечках. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном устройстве, экономя место в щите
• Тип A обеспечивает защиту от утечек от современной электроники, в отличие от более старых типов AC
• Характеристика C позволяет работать с оборудованием, имеющим пусковые токи (двигатели, люминесцентные лампы)
• Отключающая способность 4,5 кА достаточна для большинства квартир и объектов малой мощности
• Простая проверка кнопкой “T” — можно тестировать без специнструментов

Ограничения применения

• Не предназначен для открытых площадок, улиц, ванных комнат без боксов — IP20 не защищает от влаги
• Не работает при отсутствии заземления (хотя и защищает от утечек, но не снижает риск при обрыве PE)
• Не подходит для цепей с постоянным током, частотой выше 50/60 Гц или с высоким уровнем помех
• Не следует применять в качестве единственной защиты на всей квартире — лучше разбивать на несколько групп
• Не рекомендован для питания оборудования с естественной утечкой >10–15 мА (например, некоторые нагреватели)

Примеры использования

• Защита розеток в кухне — от утечек на микроволновке, кофемашине, блендере
• Группа розеток в ванной комнате — предотвращает удар током при использовании фена или бритвы
• Электрощит в офисе — защита серверов, принтеров, мониторов, которые генерируют импульсные утечки
• Подключение насоса для системы отопления — характер C справляется с пуском двигателя

Практические советы

• Проверяйте работу кнопкой “T” один раз в месяц — это гарантирует сохранение чувствительности
• При установке следите, чтобы ноль от этого автомата не смешивался с нулями других УЗО — иначе будут ложные срабатывания
• Выбирайте этот аппарат вместо двух отдельных устройств (AV+УЗО), если хотите сэкономить место в щите
• Для помещений с высокой влажностью используйте АД-063Про только внутри герметичного бокса или щита с классом защиты IP54+
• Если часто срабатывает — проверьте изоляцию проводки, особенно в старых домах. Часто причина — не сам прибор, а повреждённая проводка
