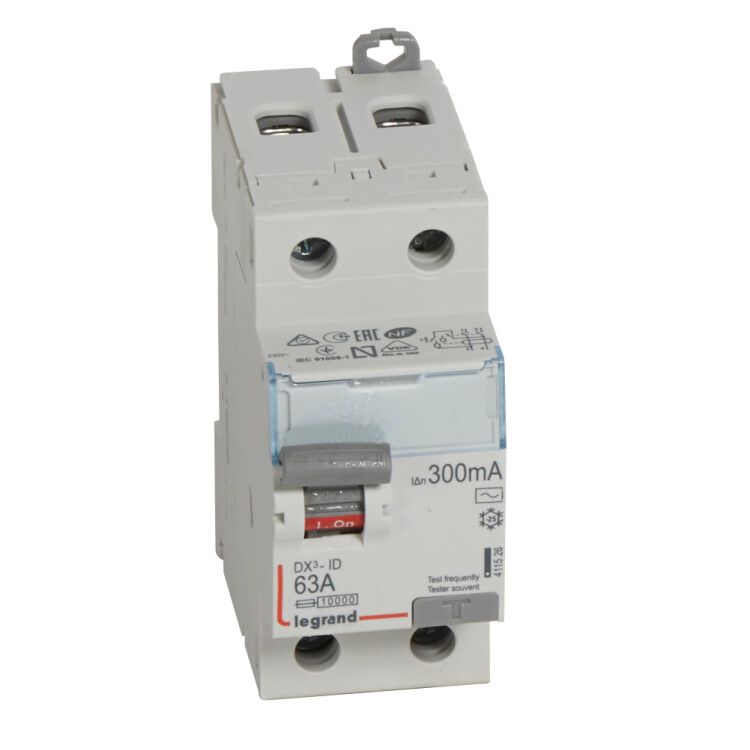

Выключатель дифференциальный (УЗО) DX3-ID 2п 63А 300мА тип AC | 411526 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 300мА тип AC DX3, DX3-ID — это надёжное устройство защиты от утечек тока, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Бренд Legrand и серия DX3 обеспечивают соответствие международным стандартам и долгий срок службы даже в сложных условиях.

Назначение и область применения

УЗО DX3-ID предотвращает поражение электрическим током и возгорание при утечках тока на землю. Его применяют там, где есть риск повреждения изоляции или случайного касания токоведущих частей: в квартирах, офисах, складах, мастерских и на производстве. Особенно актуально использование в местах с повышенной влажностью или доступом посторонних лиц — например, в кухнях, ванных комнатах, на производственных линиях.

Технические характеристики

• Номинальный ток: 63 А — позволяет подключать мощные нагрузки, такие как электрообогреватели, насосы, станки.
• Дифференциальный ток срабатывания: 300 мА — уровень утечки, при котором устройство автоматически отключает цепь; подходит для защиты групповых линий, а не отдельных розеток.
• Количество полюсов: 2 — контролирует одновременно фазу и ноль, исключая возможность работы при частичном отключении.
• Тип тока утечки: AC — реагирует только на переменный ток утечки, что соответствует большинству бытовых и промышленных ситуаций.
• Номинальное напряжение: 230 В — совместимо с однофазными сетями в России и странах СНГ.
• Отключающая способность: 10 кА — способно безопасно отключить цепь при коротком замыкании с высоким током.
• Способ монтажа: на DIN-рейку — легко устанавливается в распределительных щитах.
• Количество модулей: 2 — занимает два стандартных модуля на рейке, что важно при планировании места в щите.
• Площадь сечения провода: 0,75–50 мм² — поддерживает широкий диапазон кабелей, от маломощных до силовых.
• Степень защиты IP20: защищён от прикосновений пальцев и твёрдых предметов, но не от воды — требует установки внутри закрытого щита.
• Рабочая температура: от –25°C до +60°C — работает в неотапливаемых помещениях, на улице (внутри щита) и в производственных зонах.
• Номинальное напряжение изоляции: 250 В — гарантирует безопасную работу при перегрузках по напряжению.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к скачкам напряжения, таким как грозовые импульсы.
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью колебаний влажности.
• Глубина монтажа: 44 мм — важный параметр при проектировании глубины шкафа или щита.

Совместимость и монтаж

УЗО DX3-ID совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно вставить устройство в рейку и зафиксировать защёлкой. Подключение проводов осуществляется с помощью зажимов сверху и снизу — входные провода с одной стороны, выходные — с другой. Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Кабели сечением более 50 мм² не допускаются — это может привести к перегреву и потере герметичности зажимов. Устройство имеет функцию блокировки после срабатывания — механическая фиксация положения «выкл» предотвращает самовключение, что удобно при диагностике неисправности.

Безопасность и стандарты

УЗО DX3-ID соответствует требованиям МЭК 60898-1 (для домашнего и аналогичного использования) и МЭК 60947 (для промышленного применения). Это делает его подходящим как для жилых, так и для профессиональных объектов. Сертифицирован для работы в условиях степени загрязнения 2 — то есть в помещениях с обычным уровнем пыли и влаги, без агрессивных химических веществ. Применение вне этих условий снижает надёжность.

Преимущества

• Функция блокировки после срабатывания — позволяет точно определить причину отключения, не давая устройству включиться самостоятельно.
• Широкий диапазон сечения проводов — упрощает замену старых УЗО без необходимости менять кабели.
• Устойчивость к импульсным перенапряжениям — увеличивает срок службы в районах с нестабильной сетью.
• Совместимость с системами TN-S и TN-C-S — универсальное решение для большинства современных электросетей.
• Проверенная надёжность бренда Legrand — продукция проходит многоступенчатый контроль качества.

Ограничения применения

• Не подходит для защиты от постоянного тока утечки — для таких задач требуется УЗО типа A или B.
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать в открытых щитах, на улице или в сырых помещениях без корпуса.
• 300 мА — слишком большой порог для защиты человека от поражения током; для розеточных групп рекомендуются УЗО на 30 мА.
• Не является автоматическим выключателем — не защищает от перегрузок и коротких замыканий. Требуется обязательная параллельная установка автомата с нужным номиналом (например, C63).
• Не используется в сетях с частотой выше 50 Гц — не подходит для специализированных промышленных систем (например, с частотными преобразователями).

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии отдельного автомата 32 А).
• Обеспечение безопасности линии питания станков, насосов, компрессоров на заводе.
• Установка в этажных щитах многоквартирных домов для защиты нескольких квартир.
• Подключение к щиту на даче или в гараже, где есть риск повреждения кабелей.

Практические советы

• Выбирая УЗО DX3-ID, проверьте, чтобы номинал автомата перед ним был не больше 63 А — иначе он не успеет сработать при перегрузке.
• При монтаже в щит с ограниченной глубиной учтите, что устройство требует минимум 44 мм свободного пространства.
• Не используйте УЗО без автомата — оно не защищает от перегрузок! Комбинируйте с автоматом C63 или D63 в зависимости от характера нагрузки.
• После установки обязательно нажмите кнопку «Тест» — она имитирует утечку и проверяет работоспособность механизма.
• Для защиты от удара током человека лучше использовать УЗО на 30 мА на ответвлениях, а DX3-ID — как основное устройство на входе в помещение.
