Выключатель дифференциальный (УЗО) DX3-ID 4п 25А 300мА тип AC | 411722 Legrand

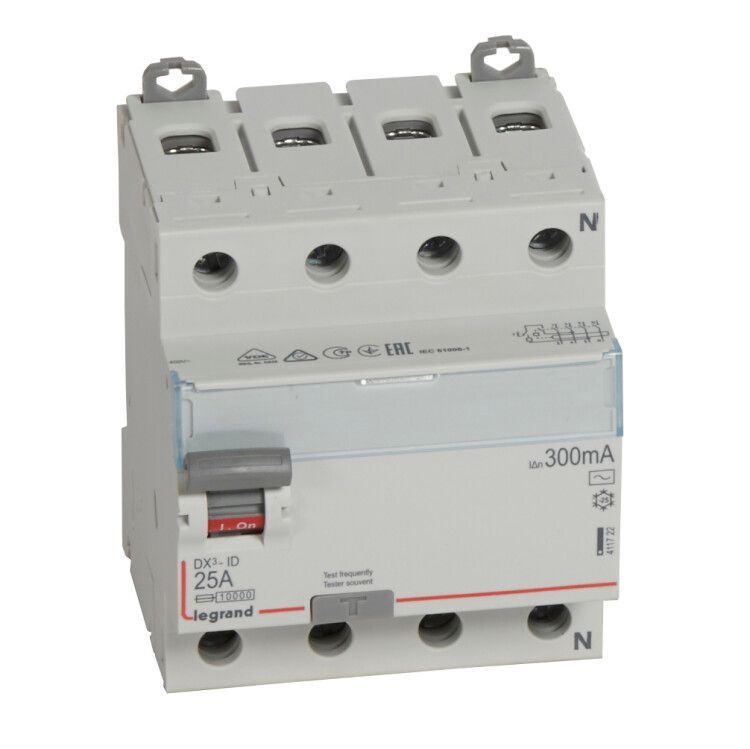

Выключатель дифференциального тока (УЗО) DX3 4П 25А 300мА тип AC N справа от компании Legrand предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Этот УЗО применяется в бытовых и промышленных системах, где важна надежная аварийная отсечка - особенно там, где используются мощные нагрузки на 400 В. Артикул 411722 соответствует сериям DX3 и Legrand Euro.

Назначение и область применения

УЗО DX3 4П 25А 300мА тип AC N справа автоматически отключает питание при возникновении тока утечки свыше 300 мА. Это предотвращает удар током при случайном касании оголённых проводов или повреждении изоляции. Подходит для установки в распределительных щитах жилых домов, офисов, складов и производственных помещений. Особенно эффективен в цепях с трёхфазными потребителями - станками, насосами, конвейерами, HVAC-системами.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам выше этой отметки
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсные или постоянные)
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Напряжение изоляции: 500 В - обеспечивает электроизоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого шкафа
• Сечение провода: 0,75 – 50 мм2 - совместим с широким спектром медных кабелей
• Глубина монтажа: 44 мм - требуется свободное пространство за DIN-рейкой
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (17,5 мм каждый)
• Частота: 50 Гц - работает в сетях с промышленной частотой
• Рабочая температура: от -25C до +60C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Блокировка: да - после срабатывания устройство остаётся в отключенном состоянии, пока не будет вручную переведено в положение «ON»

Совместимость и монтаж

УЗО DX3 4П 25А 300мА тип AC N справа монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения важно соблюдать полярность: входные и выходные клеммы обозначены, а нулевой проводник (N) подключается строго на сторону, указанную как «N справа». Кабели зажимаются в клеммах с усилием, достаточным для плотного контакта - используйте отвертку с плоским лезвием. Минимальное сечение 0,75 мм2 позволяет использовать гибкие многожильные провода, максимальное 50 мм2 - для силовых линий. После монтажа проверьте механическую фиксацию и отсутствие перекоса в корпусе.

Безопатность и стандарты

УЗО соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленных установок). Применение устройства снижает риск поражения электрическим током и предотвращает возгорания, вызванные утечками. Благодаря наличию блокировки исключена возможность самовозврата в рабочее состояние после срабатывания - что повышает безопасность при диагностике неисправностей.

Преимущества

• Четырёхполюсная конструкция обеспечивает полную защиту всех проводников, включая ноль - критично для трёхфазных систем
• Высокая отключающая способность (10 кА) гарантирует работу даже при серьёзных КЗ
• Функция блокировки предотвращает неконтролируемое включение после срабатывания
• Широкий диапазон сечений проводов (0,75–50 мм2) упрощает подбор кабеля
• Климатическое исполнение УХЛ4 делает его пригодным для неотапливаемых помещений
• Поддержка стандарта IEC 60947 позволяет использовать в промышленных объектах без дополнительных согласований

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для цепей с выпрямителями, светодиодными драйверами или источниками бесперебойного питания (ИБП), если они создают постоянную утечку
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне электрощита
• Только для переменного тока (AC); не используется в DC-сетях
• Не является автоматическим выключателем - требует обязательной параллельной установки автомата на 25 А для защиты от перегрузок и КЗ
• Не рекомендовано применение в местах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Защита трёхфазного станка с ЧПУ в цеху - отключает питание при пробое изоляции на корпус
• Щитовая на складе с освещением, конвейерами и зарядными станциями
• Общий ввод в многоэтажный жилой дом с групповой разводкой по этажам
• Распределительный щит торгового центра с кондиционерами и лифтами

Практические советы

• При монтаже всегда проверяйте соответствие цвета проводов: L1/L2/L3/N должны быть подключены точно по маркировке на устройстве
• После установки обязательно нажмите кнопку «T» (тест) - устройство должно отключиться. Если нет - проверьте подключение или замените УЗО
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания
• Если в цепи есть частотные преобразователи или ЭМИ-фильтры - учтите, что они могут создавать фоновые утечки, которые будут вызывать срабатывание УЗО
• Для удобства обслуживания можно установить рядом с этим УЗО DX3 4П 25А 300мА тип AC N справа сигнализатор состояния или дополнительный контакт
