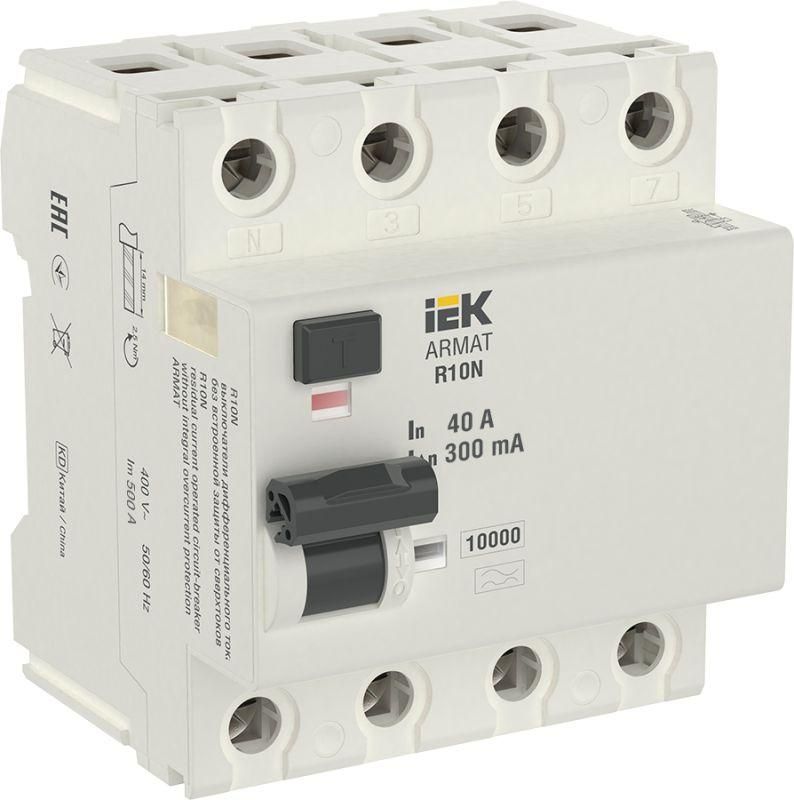

Выключатель дифференциальный (УЗО) R10N 4P 40А 300мА тип A ARMAT | AR-R10N-4-040A300 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 40А 300мА тип A серия R10N - устройство для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Применяется в распределительных щитах промышленных объектов и коммерческих зданий. Бренд IEK, артикул ar-r10n-4-040a300.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 40А 300мА тип A серия R10N защищает от утечек тока, которые могут вызвать поражение человека или возгорание из-за повреждённой изоляции. Подходит для установки в трёхфазных сетях 400 В с нагрузкой до 40 А. Особенно эффективен там, где используются оборудование с импульсным питанием - частотные преобразователи, сварочные аппараты, серверы, системы автоматизации.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева.
• Дифференциальный ток срабатывания: 300 мА - сработает при утечке тока выше этой величины, что соответствует требованиям противопожарной защиты.
• Тип по току утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от выпрямителей и ЭПРА).
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В.
• Предельная отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, исключает работу при обрыве нулевого провода.
• Напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между токоведущими частями.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли. Для внутренней установки в закрытые шкафы.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной) на рейке.
• Глубина монтажа: 76 мм - требует достаточного свободного пространства внутри щита.
• Рабочая температура: от –25 C до +45 C - допустимо использование в неотапливаемых помещениях, но не на улице.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью повышенной влажности в помещении.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные жилы до этого размера.
• Гарантия: 15 лет - длительный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 40А 300мА тип A серия R10N монтируется на DIN-рейку типа 35 мм. Все четыре полюса подключаются последовательно: L1, L2, L3, N. Ноль обязательно проходит через устройство - без него УЗО не будет работать. Клеммы рассчитаны на кабели сечением 0,5–25 мм2. Для надёжного контакта используйте наконечники (штыревые или трубчатые) при подключении многожильных проводов. Убедитесь, что глубина щита минимум 76 мм - иначе устройство не поместится.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Сертифицировано для использования в электроустановках до 1000 В. Отключение происходит при превышении порога утечки 300 мА, что снижает риск возгорания, но не гарантирует защиту от удара током при меньших утечках - для этого нужны УЗО на 30 мА.

Преимущества

• Защита типа A - работает с современным оборудованием, которое создаёт пульсирующий постоянный ток утечки (частотные преобразователи, ИБП, LED-драйверы).
• Высокая отключающая способность (10 кА) - надёжна даже при аварийных режимах в промышленных сетях.
• Четыре полюса - полностью отключает все проводники, включая ноль, что исключает опасность при обрыве PEN-проводника.
• Долгий срок гарантии (15 лет) - указывает на высокую надёжность компонентов и сборки.
• Белый корпус - легко сочетается с другими элементами щитовой аппаратуры IEK серии ARMAT.

Ограничения применения

• Не предназначен для установки на улице или во влажных местах - степень защиты IP20 не защищает от брызг и пыли.
• 300 мА - слишком большой порог для защиты людей от поражения током. Для бытовых комнат, ванных, детских нужен УЗО на 30 мА.
• Не используется в однофазных сетях без необходимости отключения нуля - лучше применять двухполюсные аналоги.
• Не рекомендуется для систем IT (изолированной нейтрали) - требуются другие типы защиты.

Примеры использования

• Главный входной УЗО в промышленном щите, защищающем всю трёхфазную сеть от пожаров.
• Защита группы оборудования на заводе: насосы, конвейеры, ЧПУ-станки с частотными преобразователями.
• Щитовая в торговом центре, где много силового оборудования с импульсными источниками питания.
• Объекты с большими мощностями: складские комплексы, тепличные хозяйства, автосервисы.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (40 А) был больше максимальной нагрузки на защищаемой линии - иначе сработает автомат, а не УЗО.
• Подключайте ноль строго через этот УЗО. Обход нуля делает защиту бесполезной.
• Перед первым запуском нажмите кнопку «Т» - тестирование должно вызывать отключение. Проверяйте регулярно, хотя бы раз в месяц.
• Не устанавливайте рядом с нагревательными элементами - рабочая температура не должна превышать +45 C.
• Для комплексной защиты используйте в паре с автоматическим выключателем на 40 А - УЗО не защищает от перегрузок и коротких замыканий.
