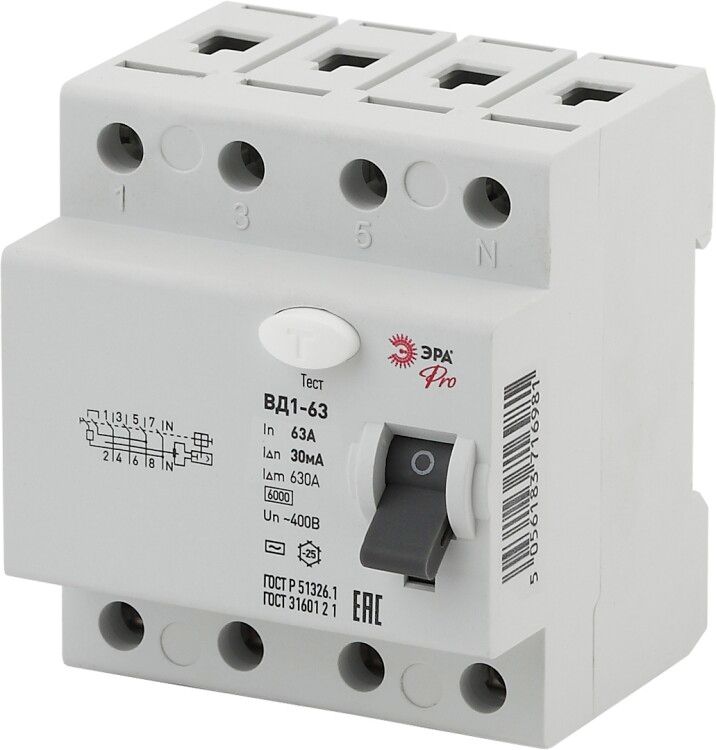

Выключатель дифференциальный (УЗО) ВД63 (электронное) 4Р 63А 30mA NO-902-135 ЭРА | Б0031956

Устройство защитного отключения (УЗО) ВД63 4-полюсное 63А 30мА от ЭРА предназначено для обеспечения безопасности людей и оборудования в трёхфазных сетях переменного тока. Этот УЗО не защищает от перегрузок и коротких замыканий - для этого требуется совместное применение с автоматическим выключателем.

Назначение и область применения

УЗО ВД63 4-полюсное 63А 30мА реагирует на дифференциальный ток - то есть на разницу между токами в фазных и нулевых проводах. Когда эта разница достигает 30 мА, устройство мгновенно отключает питание. Это предотвращает поражение человека электрическим током при прикосновении к оголённым проводам или повреждённой изоляции. Также УЗО снижает риск возгорания из-за утечек тока через изоляцию или заземление.

Подходит для установки в распределительных щитах жилых домов, производственных цехов, офисов и объектов с трёхфазными нагрузками: станки, насосы, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; выбрана для защиты людей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Частота: 50 Гц - предназначен для сетей России и стран СНГ;
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Ширина по модулям: 4 М - занимает 4 стандартных модуля на DIN-рейке (72 мм);
• Глубина монтажа: 66 мм - требует достаточного места внутри щита;
• Сечение проводов: 1–25 мм2 - подходят медные провода от 1 до 25 квадратных миллиметров;
• Импульсная устойчивость: 0,25 кА - выдерживает кратковременные скачки напряжения до 250 А;
• Номинальное импульсное выдерживаемое напряжение Uimp: 0 кВ - не рассчитано на удары молнии, нужна внешняя защита;
• Степень загрязнения 2 - допустимо использование в помещениях со слабым загрязнением (нет пыли, влаги, металлической стружки).

Совместимость и монтаж

УЗО ВД63 4-полюсное 63А 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо:

• Подключить все четыре провода: L1, L2, L3, N - вход и выход должны быть строго параллельны;
• Не путать входные и выходные клеммы - на корпусе указаны маркировки “LINE” и “LOAD”;
• Обеспечить свободный доступ к кнопке “Тест” - она проверяет работоспособность устройства;
• Учесть глубину 66 мм - при компактных щитах может потребоваться увеличение габаритов;
• Совмещать с автоматом на 63 А или ниже - УЗО не имеет тепловой или электромагнитной защиты от перегрузок.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что гарантирует надёжность срабатывания при утечках. Отключение происходит менее чем за 0,3 секунды при токе утечки 30 мА. Устройство не требует внешнего питания - работает исключительно за счёт энергии сети, поэтому остаётся функциональным даже при отключении основного питания.

Преимущества

• Высокая механическая износостойкость - выдерживает более 10 000 операций включения/отключения;
• Нет собственного потребления энергии - экономичен и не нагревается при работе;
• Чёткая визуальная индикация состояния - рычаг показывает положение “ON/OFF” и факт срабатывания;
• Совместим с большинством щитов отечественного производства благодаря стандартизированной форме и DIN-монтажу;
• Проверенная серия ВД63 - используется в тысячах объектах по всей России.

Ограничения применения

• Не применяется в системах с постоянным током - только для переменного тока типа AC;
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• Не рекомендуется для открытых площадок, улиц, сырых помещений - степень защиты IP20 недостаточна;
• Не подходит для сетей с высокими импульсными помехами (например, рядом с частотными преобразователями) без дополнительной фильтрации;
• Не следует устанавливать в местах с температурой выше +40C - возможны ложные срабатывания или отказ.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и освещения;
• Производственный участок с токарными станками - защита трёхфазного двигателя и обслуживающего персонала;
• Котельная с насосами и автоматикой - предотвращение утечек через изношенную изоляцию кабелей;
• Автомобильный сервис - защита зарядных станций и диагностического оборудования.

Практические советы

• Выбирая УЗО ВД63 4-полюсное 63А 30мА, убедитесь, что ваш автоматический выключатель имеет такой же или меньший номинальный ток - иначе УЗО будет перегружено;
• При установке в старый щит с малым запасом места - проверьте, хватает ли глубины 66 мм и ширины 72 мм;
• После монтажа всегда нажимайте кнопку “Тест” - если УЗО не отключилось, оно неисправно или неправильно подключено;
• Не используйте этот УЗО как единственный защитный элемент - он лишь дополняет автоматические выключатели;
• При наличии нескольких групп - лучше ставить УЗО на каждую, чтобы минимизировать количество отключений при аварии одной линии.
