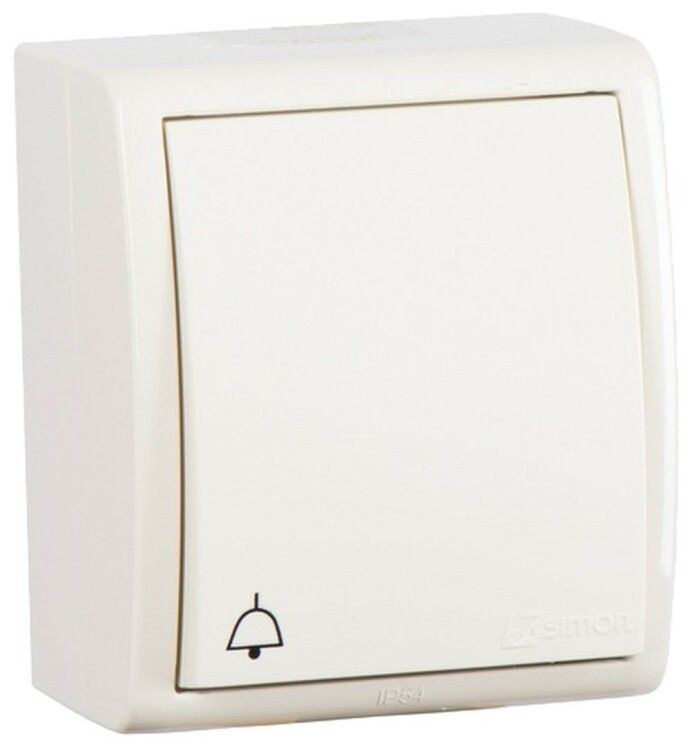

Выключатель кнопочный 1-кл. ОП Simon15 IP54 с инд. сл. кость 1594160-031

Выключатель кнопочный Simon 1594160-031 - это однокнопочное устройство с подсветкой и символом «звонок», предназначенный для кратковременного включения электрических цепей в бытовых и офисных помещениях. Устройство выполнено из прочного пластика, имеет степень защиты IP54 и рассчитано на работу при напряжении до 250 В и токе до 10 А.

Назначение и область применения

Выключатель кнопочный Simon 1594160-031 используется для передачи кратковременных сигналов в управляющих цепях. Подходит для подключения звонков, сигнализаций, дверных интеркомов, а также для запуска оборудования с пусковой кнопкой. Применяется в жилых домах, офисах, школах, магазинах и других объектах с внутренней проводкой. Не предназначен для постоянной коммутации мощных нагрузок - только для импульсного режима работы.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип контакта: один замыкающий (NO - normally open)
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления
• Количество клавиш: одна
• Подсветка: да - светодиодная, видна в темноте, указывает положение устройства
• Маркировка: символ «звонок» - сразу распознаётся пользователем
• Цвет: слоновая кость (бежевый), глянцевая отделка
• Габариты: 60×70×40 мм
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: открытая установка - крепится на стену через отверстие
• Тип зажима: винтовой - надёжное соединение с медными проводами
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель Simon 1594160-031 монтируется в подготовленное отверстие 55–58 мм в диаметре. Крепление осуществляется фиксирующими лапками внутри корпуса. Для подключения используются медные провода сечением до 2,5 мм2. Винтовые зажимы позволяют легко затянуть провод без специальных инструментов. Совместим с любыми стандартными монтажными коробками для открытой установки. Не требует дополнительных адаптеров. Не совместим с системами автоматического управления - только ручное управление.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания влаги - например, возле входных дверей или в коридорах. Материал корпуса самозатухающий, не распространяет горение. Работает в пределах климатического исполнения УХЛ3 - не рекомендуется для установки вне помещений или в сырых подвалах без дополнительной защиты.

Преимущества

• Подсветка позволяет легко найти кнопку в темноте - особенно удобно ночью или при аварийном освещении
• Символ «звонок» исключает путаницу с другими кнопками - повышает эргономичность
• Винтовой зажим обеспечивает долговечное и надёжное соединение без необходимости пайки
• Глянцевая поверхность легко моется, не задерживает пыль
• Компактные размеры (60×70×40 мм) позволяют устанавливать рядом другие элементы

Ограничения применения

• Не предназначен для постоянного включения - только для импульсного режима (до 1 секунды нажатия)
• Недопустимо использовать в местах с прямым воздействием струи воды - IP54 не гарантирует герметичность при мойке
• Не подходит для управления двигателями, нагревателями или другим оборудованием с высоким пусковым током
• Не совместим с системами автоматизации (PLC, датчики) - только ручное управление
• Не следует устанавливать в среде с температурой ниже −25C или выше +40C

Примеры использования

• Дверной звонок в квартире или частном доме
• Кнопка вызова персонала в офисе или магазине
• Пусковая кнопка на маломощном станке или насосе
• Сигнальная кнопка в лифте или на этаже
• Контрольная кнопка в системе оповещения

Практические советы

• Перед монтажом проверьте, что отверстие в стене точно соответствует габаритам - 60 мм в диаметре
• При подключении используйте провода с изоляцией, подходящей для 250 В - не менее 300 В
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если планируете установку в месте с высокой влажностью (например, в тамбуре), дополнительно закройте выключатель прозрачным защитным колпачком
• При замене старого аналога - учтите, что этот выключатель Simon 1594160-031 имеет более широкую клавишу, чем некоторые модели - возможно потребуется доработка отверстия
