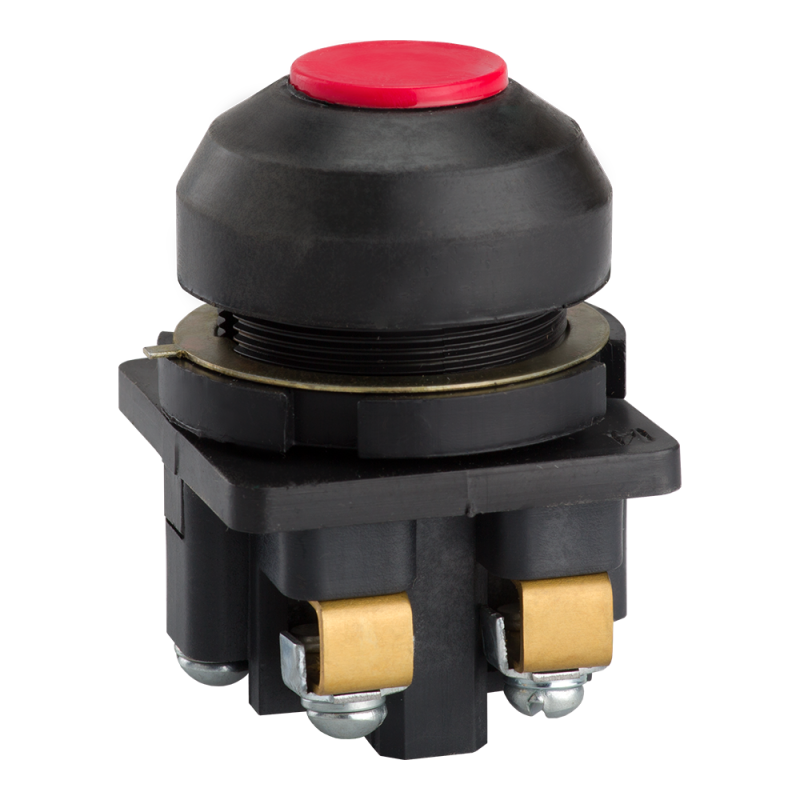

Выключатель кнопочный КЕ 081-У2-исп.5 (красный)| 298014 | КЭАЗ

Выключатель кнопочный КЕ 081-У2-исп.5 (красный) от КЭАЗ предназначен для ручного управления электрическими цепями управления в системах автоматизации. Этот выключатель с плоской красной кнопкой и степенью защиты IP54 подходит для установки на панелях оборудования, где требуется надежная и долговечная коммутация. Артикул 298014 соответствует серийному решению КЕ от Курского электроаппаратного завода.

Назначение и область применения

Выключатель кнопочный КЕ 081-У2-исп.5 (красный) используется для включения и отключения цепей управления в устройствах автоматики - например, в пультах управления станками, конвейерами, насосными станциями и распределительных щитах. Он работает с переменным и постоянным током, что делает его универсальным для различных типов систем. Применяется там, где нужна четкая визуальная индикация действия - красный цвет кнопки сигнализирует о команде «останов» или «экстренное отключение».

Технические характеристики

• Рабочее напряжение: до 690 В (переменный и постоянный ток)
• Тип контактов: один нормально открытый (НО) контакт
• Переключающие контакты: отсутствуют - только замыкание цепи при нажатии
• Механизм: самовозврат - после отпускания кнопка возвращается в исходное положение
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Диаметр отверстия для монтажа: 30,5 мм
• Форма кнопки: плоская, круглая линза
• Цвет кнопки: красный; цвет переднего кольца: черный
• Подключение: винтовые зажимы для проводов
• Количество постов: 1

Совместимость и монтаж

Выключатель КЕ 081-У2-исп.5 (красный) устанавливается через фланец в отверстие диаметром 30,5 мм на лицевой панели корпуса или шкафа. Переднее черное кольцо обеспечивает плотную посадку и герметичность. Для монтажа потребуется стандартный инструмент - отвертка для затяжки винтовых клемм. Подключение проводов допускается сечением до 2,5 мм2. Устройство совместимо с другими элементами серии КЕ, такими как световые индикаторы и другие кнопки того же типа.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления в условиях промышленной среды. Степень защиты IP54 позволяет использовать выключатель в помещениях с повышенной запыленностью и возможностью попадания брызг воды - например, на производстве, в цехах, на складах. Конструкция выполнена в соответствии с отечественными стандартами для аппаратов управления.

Преимущества

• Простая и проверенная механическая конструкция - высокая надежность при частых срабатываниях
• Яркий красный цвет кнопки обеспечивает быстрое распознавание функции «стоп» даже в условиях плохого освещения
• Защита IP54 снижает риск отказа из-за пыли и влаги
• Самовозврат исключает необходимость удерживания кнопки во время работы
• Винтовое подключение удобно для многожильных и одножильных проводов

Ограничения применения

• Не предназначен для прямого управления силовыми цепями - только для цепей управления (до 690 В)
• Отсутствие переключающих контактов ограничивает возможности сложных схем - нельзя использовать как переключатель режимов
• Не рекомендован для установки в условиях постоянного погружения в жидкости или воздействия струй воды под давлением
• Диаметр отверстия 30,5 мм требует точного сверления - несовпадение с размером повредит крепление

Примеры использования

• Кнопка экстренной остановки на металлорежущих станках
• Управление пуском/остановкой конвейера в пищевой промышленности
• Аварийный выключатель на насосной станции в канализационном коллекторе
• Пульт управления вентиляционной установкой в помещении с высокой запыленностью

Практические советы

• При монтаже используйте только отверстие диаметром 30,5 мм - меньшее вызовет деформацию корпуса, большее - нарушит герметичность
• Затягивайте винтовые клеммы равномерно, чтобы избежать перегрева и окисления контактов
• Не применяйте этот выключатель вместо аварийного выключателя с замком - он не имеет механической фиксации в нажатом состоянии
• Для комплексных пультов можно сочетать его с другими кнопками серии КЕ - например, зелеными для «пуск»
• Проверьте соответствие напряжения цепи управления максимальным 690 В - превышение недопустимо
