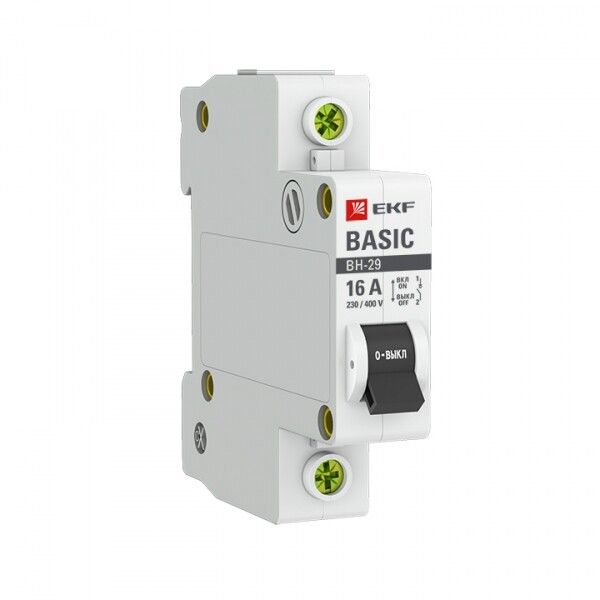

Выключатель нагрузки модульный ВН-29 1P 16А EKF Basic | SL29-1-16-bas

Выключатель нагрузки модульный 1 полюс 16 А ВН-29 от EKF Basic предназначен для безопасного ручного включения и отключения электрических цепей переменного тока в распределительных щитах. Этот выключатель нагрузки ВН-29 используется там, где требуется надежное управление нагрузкой без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки ВН-29 применяется для частых ручных операций включения и отключения электрических цепей. Он не защищает от коротких замыканий - эту функцию выполняют автоматы. Его задача - обеспечить удобное и видимое отключение нагрузки для обслуживания, ремонта или аварийной остановки оборудования.

• Подходит для управления освещением, нагревательными элементами, маломощными двигателями и другими устройствами до 16 А.
• Часто устанавливается в щитах жилых домов, офисах, на производстве - особенно там, где нужен четкий визуальный контроль состояния цепи.
• Идеально сочетается с автоматическими выключателями: ВН-29 служит для ручного отключения, а автомат - для защиты.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В переменного тока.
• Отключающая способность при КЗ: 2 кА - способен выдерживать кратковременные токи короткого замыкания до 2000 А, но не отключает их автоматически.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Ширина: 1 модуль - занимает стандартную ширину DIN-рейки, легко помещается в компактные щиты.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать провода большого сечения, включая многожильные и одножильные.
• Степень защиты: IP20 - защищен от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Способ монтажа: на DIN-рейку - стандартный крепеж для современных распределительных шкафов.
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри шкафа.
• Максимальная мощность лампы: 230 Вт - рекомендованная предельная нагрузка для светильников с лампами накаливания.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международным требованиям к выключателям нагрузки.

Совместимость и монтаж

Выключатель нагрузки ВН-29 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Подключение проводов происходит через зажимы с винтовым креплением. Для надёжности рекомендуется использовать кабели с медными жилами, зачищенные на 8–10 мм. После подключения проверьте плотность затяжки винтов - слабый контакт вызывает перегрев.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие требованиям безопасности при эксплуатации в бытовых и промышленных условиях. Благодаря изоляционному корпусу и механизму с фиксированным положением «OFF», исключена случайная активация. Однако он не является защитным аппаратом - всегда используйте его вместе с автоматическим выключателем или предохранителем для защиты от КЗ и перегрузок.

Преимущества

• Простая и понятная конструкция - легко определить состояние цепи по положению рычага.
• Надёжный механизм коммутации - рассчитан на длительный срок службы даже при частых операциях.
• Фиксированное положение «OFF» - предотвращает самопроизвольное включение после отключения.
• Светло-серый цвет корпуса - хорошо контрастирует с другими элементами в щите, улучшает визуальное восприятие.
• Поддерживается серия EKF Basic - часть единой системы комплектующих, обеспечивающей совместимость и стандартизацию.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно применять в паре с автоматом.
• Не допускается использование во внешних установках, на улице или в сырых помещениях - степень защиты IP20 не предусматривает защиту от влаги.
• Не подходит для управления высокочастотными или импульсными нагрузками - только для чисто активных или индуктивных нагрузок переменного тока.
• Не имеет сигнализирующих контактов - нельзя подключить удалённую индикацию состояния.

Примеры использования

• Отключение питания группы точечных светильников перед заменой ламп.
• Ручное отключение теплового насоса или кондиционера для профилактики.
• Управление питанием станка на производстве - оператор отключает питание перед техобслуживанием.
• Комбинирование с автоматом 16 А в щите квартиры: автомат защищает от перегрузки, а ВН-29 даёт возможность полностью отключить цепь.

Практические советы

• Выбирая выключатель нагрузки ВН-29, убедитесь, что ваша нагрузка не превышает 16 А и 400 В - превышение может привести к выходу устройства из строя.
• При использовании с лампами накаливания учтите, что пусковые токи могут достигать 10× рабочего значения - лучше выбирать запас по току, если лампы часто включаются.
• Не устанавливайте ВН-29 рядом с источниками тепла - перегрев снижает долговечность механических деталей.
• Если планируете массовое внедрение - используйте рекомендованный проектный ассортимент EKF Basic: все компоненты будут совместимы по габаритам, цвету и качеству.
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - окисление может увеличивать сопротивление.
