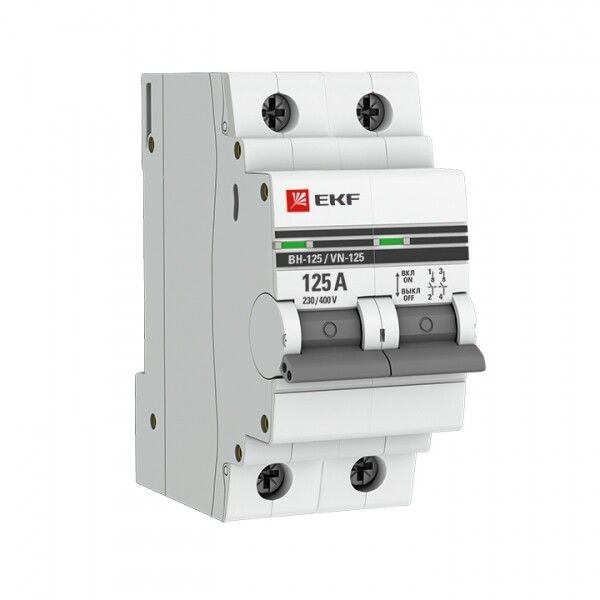

Выключатель нагрузки модульный ВН-125, 2P 125А EKF PROxima | SL125-2-125-pro

Выключатель нагрузки модульный 2 полюса 125 А ВН-125 от EKF серии PROxima предназначен для безопасного коммутирования нагрузки в распределительных щитах. Этот выключатель обеспечивает ручное отключение цепей до 125 А, что делает его надёжным решением для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки ВН-125 используется для частого ручного включения и отключения электрических цепей переменного тока. Он применяется там, где требуется физический контроль над питанием оборудования - например, на станках, конвейерах, системах вентиляции, тепловых щитах и других устройствах с высокими токами. Отличается от автоматических выключателей тем, что не имеет встроенной защиты от перегрузок и коротких замыканий - его задача - только коммутация.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 2
• Отключающая способность при коротком замыкании: 10 кА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 41 мм
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Контакты: из бескислородной меди, посеребрённые
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки ВН-125 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку двумя фиксирующими зацепами - один сверху, другой снизу. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 35 мм2. Подключать можно одножильные и многожильные кабели - предварительно обжимать наконечники не обязательно, но рекомендуется для повышения надёжности. Устройство не требует специальных инструментов - достаточно отвертки. Размеры позволяют установить два таких выключателя рядом в одном ряду без перекрытия.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3, что гарантирует соответствие европейским и российским нормам безопасности. Корпус выполнен из самозатухающего материала, не поддерживающего горение. Прозрачная вставка над индикатором положения контактов позволяет визуально определить состояние (включено/выключено) без вскрытия корпуса. Это снижает риск случайного включения при обслуживании.

Преимущества

• Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают прочный контакт даже при длительной работе под нагрузкой.
• Автоматическая доводка рукоятки - механизм плавно завершает движение при включении/отключении, исключая рывки и искрение.
• Шесть заклёпок на корпусе увеличивают механическую жёсткость и долговечность.
• Профилированные углубления на боковой поверхности служат дополнительным теплоотводом - снижают нагрев при постоянной нагрузке 125 А.
• Литая лицевая панель и единый корпус минимизируют вероятность деформаций и трещин.
• Взаботзаменимость с другими устройствами серии PROxima (например, ВН-63) упрощает замену и ремонт.

Ограничения применения

• Не предназначен для защиты от перегрузок или коротких замыканий - необходимо использовать в паре с автоматическим выключателем или предохранителем.
• IP20 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью.
• Максимальная мощность лампы указана как 400 Вт - это справочное значение; применение для управления освещением возможно, но не является основной функцией.
• Не работает с постоянным током (DC) - только переменный ток (AC) до 400 В.

Примеры использования

• Отключение питания станка перед техобслуживанием.
• Ручное управление группой конвейеров в цехе.
• Коммутация группы тепловых насосов в HVAC-системе.
• Использование в качестве главного рубильника в распределительном щите, если есть отдельная защита.

Практические советы

• При подключении кабелей сечением 25–35 мм2 используйте усилие затяжки 1,5–2 Нм - переусердствовать нельзя, чтобы не повредить зажим.
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, иначе выключатель не зафиксируется.
• Если планируете установку в плотную группу, учтите глубину 41 мм - не забудьте о свободном пространстве за щитом.
• Для удобства обслуживания лучше располагать выключатель на уровне глаз - так видно положение рычага без наклона.
• При замене старого ВН-63 на ВН-125 проверьте, хватает ли места в щите - новый модельный ряд немного крупнее, но сохраняет габариты по модулю.
