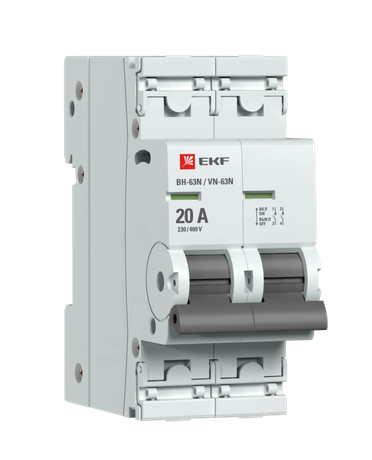

Выключатель нагрузки 2P 20А ВН-63N PROxima| S63220 | EKF

Выключатель нагрузки 2P 20А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока с нагрузкой до 20 А. Подходит для установки на DIN-рейку в распределительных щитах, особенно там, где требуется визуальный контроль состояния цепи и защита от несанкционированного доступа.

Назначение и область применения

Выключатель нагрузки 2P 20А ВН-63N предназначен для частого ручного включения и отключения цепей с активными и индуктивными нагрузками - например, двигателей, нагревательных элементов, освещения. Он не заменяет автоматический выключатель: его задача - оперативное управление, а защита от перегрузок и КЗ должна обеспечиваться другим устройством (например, автоматом или предохранителем). Применяется в промышленном и бытовом электрооборудовании: станках, конвейерах, системах вентиляции, насосах, щитах управления.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC)
• Номинальный ток: 20 А
• Количество полюсов: 2
• Отключающая способность при КЗ: 1 кА
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 50 мм
• Количество нормально разомкнутых контактов: 2 (только рабочие контакты, без вспомогательных)
• Тип включения/отключения: выключатель-разъединитель нагрузки

Совместимость и монтаж

Выключатель нагрузки 2P 20А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его рядом с автоматическими выключателями и УЗО. Для фиксации используется защелка на задней части корпуса. Зажимы - двухпозиционные: можно вставить один провод с усилием или два провода меньшего сечения. Напряжение на клеммах должно быть отключено перед подключением. Максимальное сечение провода - не указано, но рекомендуется использовать медные провода до 4 мм2, соответствующие номинальному току 20 А.

Безопасность и стандарты

Выключатель нагрузки 2P 20А ВН-63N соответствует требованиям к механическим коммутационным аппаратам. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не рассчитан на работу во влажных или запыленных средах. Цветовой индикатор на лицевой панели показывает реальное положение контактов: зеленый - выключен, красный - включен. Пластиковая крышка на клеммах предотвращает несанкционированный доступ и позволяет опломбировать устройство - важно для объектов с ограниченным доступом.

Преимущества

• Усиленный корпус с дополнительными заклепками - повышена жесткость и долговечность
• Цветной индикатор состояния контактов - визуальный контроль без вскрытия корпуса
• Удобная рукоятка - легкое и четкое переключение даже при износе механизма
• Двухпозиционные зажимы - гибкость при подключении одиночных или двойных проводов
• Крышка на клеммах - возможность пломбировки и снижение риска травматизма

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно использование совместно с автоматическим выключателем
• IP20 - нельзя применять в помещениях с высокой влажностью, пылью или на улице
• Нет вспомогательных контактов - невозможно подключение сигнализации или дистанционного управления
• Работает только с переменным током - не подходит для постоянного тока (DC)

Примеры использования

• Управление трехфазным двигателем через пускатель: выключатель 2P ВН-63N отключает питание на входе пускателя
• Локальное отключение группы светильников в цеху
• Изоляция участка сети для обслуживания - благодаря индикатору и пломбируемой крышке
• Щит управления насосной станцией: ручное отключение при аварии

Практические советы

• Выбирая место установки, учтите глубину монтажа - 50 мм. Убедитесь, что в щите достаточно места для свободного открывания крышек и работы рукоятки
• При подключении проводов используйте наконечники (ШК) для многожильных проводов - это повысит контакт и срок службы
• Не используйте выключатель как основную защиту. Его функция - коммутация, а не защита. Обязательно ставьте автомат с подходящим номиналом (C16 или C20)
• Проверяйте состояние индикатора после каждого включения - он показывает реальное положение контактов, а не положение рукоятки
• При необходимости пломбирования - используйте специальные бирки или свинцовые пломбы, которые проходят через отверстия в крышке
