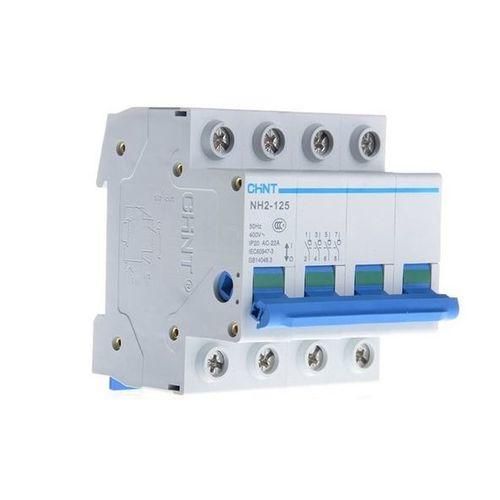

Выключатель нагрузки NH2-125 4P 100A (R) | 401063 CHINT

Выключатель нагрузки 4-полюсный 100А NH2-125 (R) от CHINT предназначен для ручного коммутирования силовых цепей в распределительных щитах. Этот аппарат не выполняет функции автоматической защиты — для этого требуется установить дополнительно автоматы или предохранители.

Назначение и область применения

Выключатель нагрузки 4-полюсный 100А NH2-125 (R) используется для ручного включения и отключения электрической цепи под нагрузкой. Применяется в распределительных щитах для безопасного обслуживания оборудования: замены контакторов, ремонта двигателей, отключения участков сети перед работой. Подходит для систем с напряжением до 690 В переменного тока, частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 100 А (AC-3, 400 В) — способен выдерживать постоянную нагрузку до 100 А без перегрева;
• Номинальная мощность: 40 кВт при 400 В — соответствует нагрузкам типичных трёхфазных электродвигателей;
• Число полюсов: 4 — позволяет отключать все фазы и ноль одновременно;
• Управление: рычажное — удобно для ручного воздействия, имеет четкую фиксацию положений “ВКЛ” / “ВЫКЛ”;
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли;
• Подключение: винтовые зажимы — надёжное соединение с медными проводниками сечением до 50 мм²;
• Корпус: из прочного пластика — устойчив к механическим повреждениям, не проводит ток.

Совместимость и монтаж

Выключатель нагрузки 4-полюсный 100А NH2-125 (R) монтируется на DIN-рейку шириной 35 мм. Для подключения используйте жилы сечением 1,5–50 мм². Убедитесь, что винты затянуты моментом 1,8–2,2 Н·м — недостаточное усилие вызывает нагрев, избыточное — повредит контакт. Монтаж допускается только в сухих помещениях с температурой от -5°C до +40°C. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Серия NH2 прошла испытания на механическую долговечность — рассчитана на минимум 10 000 операций включения-выключения. Отсутствие аварийной защиты требует обязательной установки в цепи автоматического выключателя или предохранителей типа gG/gL.

Преимущества

• Надёжное винтовое подключение — исключает самопроизвольное ослабление контактов;
• Чёткая визуальная индикация состояния — рычаг легко определить “ВКЛ” или “ВЫКЛ” даже через щитовую дверцу;
• Совместимость с другими элементами серии NH2 — можно собирать компактные группы в одном шкафу;
• Низкий уровень шума при работе — не создаёт помех в чувствительных средах.

Ограничения применения

• Не предназначена для защиты от КЗ и перегрузок — обязательно использование внешних устройств защиты;
• IP20 не допускает применение во влажных, пыльных или наружных условиях;
• Не рекомендуется для частых циклов включения (более 10 раз в час) — риск износа механизмов;
• Не работает при напряжении выше 690 В или частоте вне 50/60 Гц.

Примеры использования

• Отключение питания трёхфазного двигателя насоса перед техобслуживанием;
• Разрыв цепи конвейера для планового ремонта;
• Коммутация питающей линии для сварочного аппарата в цеху;
• Ручное управление группой освещения в административном здании.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала выключателя — 100 А требует провода не менее 25 мм²;
• Обязательно используйте пломбу после установки — чтобы исключить случайное включение при обслуживании;
• При сборке щита располагайте выключатель нагрузки 4-полюсный 100А NH2-125 (R) ближе к входным кабелям — так снижаются потери и упрощается диагностика;
• Не заменяйте этот аппарат на автоматический выключатель без необходимости — он дешевле и надёжнее при частых ручных операциях.
