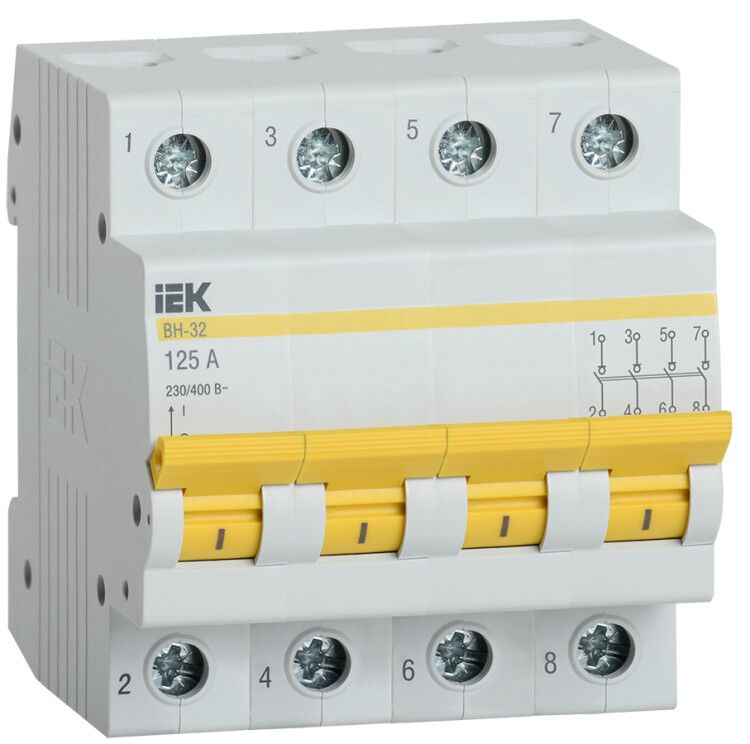

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 125А | MNV10-4-125 IEK

Выключатель нагрузки (мини-рубильник) ВН-32 4Р 125А модульный от IEK (ИЭК) предназначен для безопасного коммутации и разъединения цепей переменного тока в распределительных щитах. Этот рубильник из серии KARAT обеспечивает надёжную работу в промышленных и бытовых системах до 125 А, легко устанавливается на DIN-рейку и соответствует требованиям к защите IP20.

Назначение и область применения

Выключатель нагрузки ВН-32 4Р 125А модульный используется для:

• Включения и отключения электрических цепей под нагрузкой;
• Разъединения цепи для обслуживания или ремонта оборудования;
• Обеспечения видимого разрыва цепи - важного условия безопасности при работе с электроустановками.

Подходит для установки в силовые щиты промышленных объектов, торговых центров, жилых домов и других зданий, где требуется управление четырёхпроводными сетями 400 В AC. Применяется в паре с автоматическими выключателями для создания многоступенчатой системы защиты.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток этой величины без перегрева.
• Число полюсов: 4 - позволяет одновременно отключать все фазы и ноль в трёхфазной сети TN-S/TN-C.
• Напряжение: 400 В AC - рассчитан на использование в сетях с рабочим напряжением до 400 В между фазами.
• Тип тока: Переменный (AC) - не постоянным током.
• Способ монтажа: На DIN-рейку шириной 35 мм - совместим со всеми стандартными щитами.
• Ширина: 4 модуля (72 мм) - занимает минимальное место в щите.
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищён от воды и пыли.
• Тип рукоятки: Перекидной рычаг - удобен для ручного управления, имеет четкую визуализацию положения “Вкл/Выкл”.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и частоты операций до 10 000 циклов.

Совместимость и монтаж

Устройство совместимо с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется просто: устройство защёлкивается на рейку, после чего закрепляется фиксирующим механизмом. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 50 мм2. Подключение необходимо выполнять с учётом правильной последовательности фаз и ноля. Убедитесь, что входные и выходные клеммы не перепутаны - хотя ВН-32 4Р 125А модульный не имеет полярности, важно сохранять целостность схемы.

Безопасность и стандарты

Выключатель нагрузки ВН-32 4Р 125А модульный соответствует ГОСТ Р 50030.3–2018 (МЭК 60947-3) для аппаратов управления и коммутации. Обладает видимым разрывом цепи - обязательное требование для разъединителей согласно ПУЭ. Отличается высокой механической прочностью корпуса и качественной изоляцией внутренних элементов. Однако не является средством защиты от КЗ - для этого необходимы автоматические выключатели или предохранители.

Преимущества

• Надёжная работа даже при частых операциях включения/выключения благодаря долгому сроку службы.
• Лаконичный дизайн и серый цвет позволяют легко интегрировать в любой тип щита.
• Чёткая визуальная индикация состояния через положение рычага - снижает риск человеческой ошибки.
• Совместимость с продуктами серии KARAT - можно комплектовать единым решением с автоматами, УЗО и другим оборудованием IEK.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 исключает применение вне помещений.
• Не обеспечивает защиту от сверхтоков - обязательно сочетание с автоматическим выключателем.
• Не допускается эксплуатация при температуре ниже –25C и выше +40C - указано в документации IEK.
• Не следует использовать в качестве основного средства отключения в цепях с постоянным током - только для переменного тока 50/60 Гц.

Примеры использования

• Главный разъединитель перед группой автоматических выключателей в этажном щите офисного здания.
• Отключающее устройство для питания группы станков на производстве - позволяет полностью обесточить участок для техобслуживания.
• Разъединитель в распределительном пункте теплового насоса или системы кондиционирования мощностью до 50 кВт.

Практические советы

• Выбирая ВН-32 4Р 125А модульный, проверьте соответствие посадочных габаритов вашему щиту - ширина 72 мм должна свободно поместиться в отведённом месте.
• При использовании в составе комплексной системы защиты - располагайте этот рубильник первым в ряду, чтобы он был доступен для экстренного отключения.
• Не затягивайте контактные болты слишком сильно - это повредит пластиковую часть корпуса; используйте момент около 1,5–2 Нм.
• Регулярно осматривайте состояние контактов и механизма - особенно в средах с высокой вибрацией или колебаниями напряжения.
• Если нужна защита от брызг или пыли - выбирайте модели с более высокой степенью защиты (например, IP65); данный вариант не подходит для таких задач.
