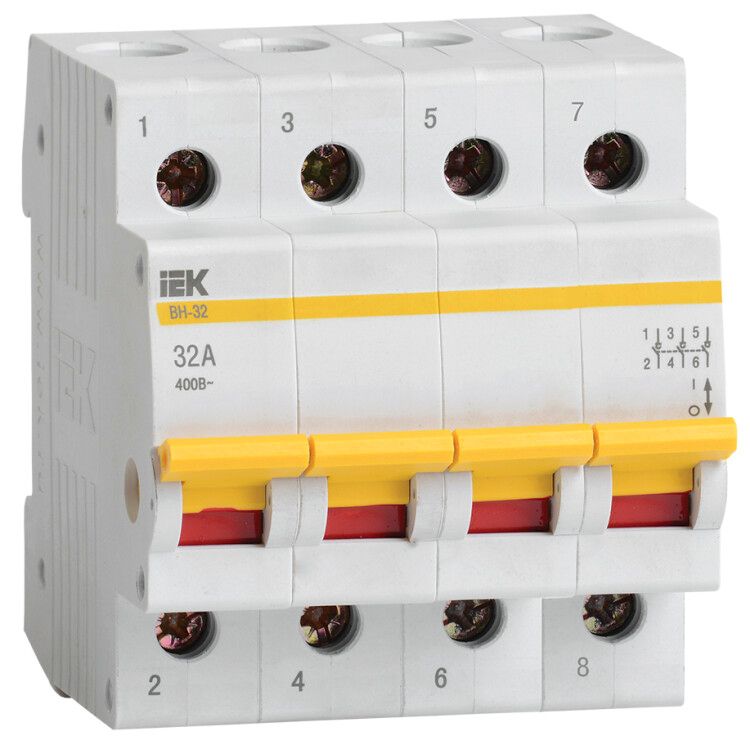

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 32А | MNV10-4-032 IEK

Выключатель нагрузки модульный ВН-32 4 полюса 32А от IEK (ИЭК) - устройство для безопасного коммутирования электрических цепей в распределительных щитах. Артикул mnv10-4-032 предназначен для управления нагрузкой до 32 А в системах переменного тока, обеспечивает разъединение цепи и соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Выключатель нагрузки модульный ВН-32 4 полюса 32А используется для включения, отключения и проведения номинального тока в нормальных условиях работы. Он выполняет функции разъединителя - позволяет полностью изолировать участок цепи для обслуживания или ремонта. Подходит для установки в силовые и распределительные щиты промышленных объектов, жилых комплексов, торговых центров и объектов инфраструктуры. Применяется в паре с автоматическими выключателями для создания многоступенчатой системы защиты.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Тип переключения: Выключатель-разъединитель нагрузки
• Способ монтажа: DIN-рейка (35 мм)
• Модульная ширина: 4 модуля (72 мм)
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от –40 C до +50 C)
• Срок службы: 15 лет
• Количество нормально разомкнутых контактов: 4
• Тип рукоятки: рычаг перекидной
• Цвет корпуса: серый

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32 4 полюса 32А совместим с любыми DIN-рейками стандарта EN 60715. Монтаж осуществляется путём защёлкивания на рейку - механизм имеет двойную фиксацию, исключающую случайное выпадение. Клеммы рассчитаны на провода сечением до 35 мм2 - медные одножильные или многожильные, предварительно обжатые наконечниками. Для надёжного соединения рекомендуется использовать момент затяжки 1,5–2,0 Нм. Не требует специального инструмента, легко интегрируется в существующие комплекты ЩР.

Безопасность и стандарты

Выключатель нагрузки модульный ВН-32 4 полюса 32А соответствует ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008). Обеспечивает гальваническое разъединение цепи - видимый воздушный зазор между контактами при отключении. Соответствует требованиям безопасности для электроустановок до 1000 В. Не является устройством защиты от короткого замыкания - для этого требуется применение автоматического выключателя или предохранителей.

Преимущества

• Увеличенная площадь контакта рукоятки - удобнее и безопаснее при операциях в перчатках
• Насечки на контактных зажимах - снижают нагрев и повышают долговечность соединения
• Двойная фиксация на DIN-рейке - исключает самопроизвольное отсоединение
• Широкий диапазон рабочих температур - работает в холодных помещениях и на открытых площадках
• Чёткая визуальная индикация состояния (положение рычага - “вкл/выкл”)

Ограничения применения

Выключатель нагрузки модульный ВН-32 4 полюса 32А нельзя использовать как средство защиты от сверхтоков - он не отключается при коротком замыкании. Не предназначен для частого включения-отключения под нагрузкой выше 32 А. Не допускается установка в местах с высокой запылённостью, влажностью или воздействием химически активных веществ - степень защиты IP20 не обеспечивает герметичность. Не применяется в сетях постоянного тока.

Примеры использования

• Главный разъединитель перед группой автоматических выключателей в щите этажа
• Отключение питания насосной группы на котельной
• Разъединение цепи конвейера для планового техобслуживания
• Обесточивание оборудования в ремонтном боксе
• Комбинирование с УЗО и автоматами в щитах жилых домов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 35 мм2 недопустимо
• При использовании в условиях низких температур (ниже –20 C) убедитесь, что рукоятка свободно перемещается - возможна потеря эластичности пластиков
• Для длительной эксплуатации рекомендуется периодическая проверка затяжки клемм (раз в год)
• Не используйте выключатель в качестве единственного средства защиты - всегда сочетайте с автоматическим выключателем
• Артикул mnv10-4-032 совместим с другими изделиями серии KARAT - можно собирать унифицированные щиты
