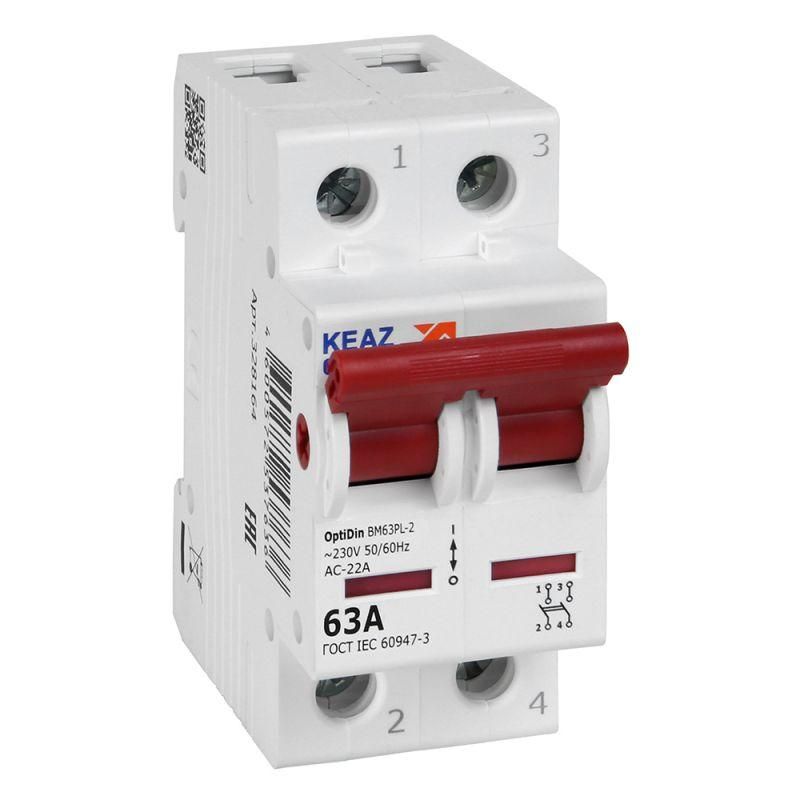

Выключатель нагрузки модульный OptiDin BM63PL-263-УХЛ3 (BM63PL) | 328164 КЭАЗ

Выключатель нагрузки модульный 2П 63А 400В OptiDin BM63PL-263-УХЛ3 (BM63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи в распределительных щитах. Это надёжный разъединитель с рычажным управлением, подходящий для управления всей квартирной проводкой или группой нагрузок без частых операций.

Назначение и область применения

Выключатель нагрузки модульный 2П 63А 400В OptiDin BM63PL-263-УХЛ3 (BM63PL) используется исключительно как общий выключатель в вводно-распределительных шкафах. Он обеспечивает механический разрыв цепи при обслуживании, ремонте или аварийном отключении. Подходит для управления освещением, розеточными группами, бытовыми приборами в жилых и общественных зданиях. Не предназначен для частого включения/выключения - например, для управления двигателями или мощными нагревателями.

Технические характеристики

• Тип: Выключатель-разъединитель нагрузки (не автоматический выключатель, не имеет защиты от перегрузки или КЗ)
• Номинальный ток: 63 А - максимальная допустимая постоянная нагрузка
• Число полюсов: 2 - коммутируются два фазных провода (ноль не размыкается)
• Номинальное напряжение: 230 В переменного тока (работает в сетях до 400 В между фазами, но только для однофазных цепей 230 В)
• Способ монтажа: На DIN-рейку шириной 17,5 мм - занимает 2 модуля (36 мм)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рукоятка: Поворотный рычаг - удобно управлять рукой, легко определить положение «Вкл./Выкл.»

Совместимость и монтаж

Выключатель нагрузки модульный 2П 63А 400В OptiDin BM63PL-263-УХЛ3 (BM63PL) совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается в щитах с достаточным свободным местом - требуется минимум 36 мм по ширине. Для подключения используйте медные провода сечением до 25 мм2. Обязательно соблюдайте полярность: входные клеммы помечены, выходные - для нагрузки. После монтажа проверьте плотность затяжки клемм - слабый контакт вызывает перегрев при 63 А.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Отличается высокой механической износостойкостью - рассчитан на более чем 10 000 операций включения/отключения. Наличие видимого разрыва гарантирует безопасность при работе на оборудовании. Не содержит элементов, способных самопроизвольно замыкаться - полностью ручное управление.

Преимущества

• Надёжный разрыв цепи - идеально для отключения питания перед обслуживанием
• Простая и понятная конструкция - меньше точек отказа по сравнению с автоматическими выключателями
• Удобная визуальная индикация состояния - рычаг четко показывает «Вкл.» или «Выкл.»
• Произведён на заводе КЭАЗ - известный производитель с долгой историей в области аппаратов защиты

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать в паре с автоматическим выключателем или предохранителем
• Не предназначен для частого включения/выключения - свыше 1–2 раз в день снижает срок службы
• Не работает в условиях повышенной влажности или запылённости - требует герметичного щита с классом защиты не ниже IP54
• Подходит только для однофазных цепей 230 В - нельзя применять как трёхполюсный выключатель для 380 В

Примеры использования

• Общий выключатель для квартиры - отключение всех потребителей перед ремонтными работами
• Отключение группы розеток на кухне или в гараже
• Разъединитель для системы освещения в офисе или торговом помещении
• Входной рубильник в распределительном щите дома с системой TN-C-S

Практические советы

• Выбирая выключатель нагрузки модульный 2П 63А 400В OptiDin BM63PL-263-УХЛ3 (BM63PL), убедитесь, что ваша нагрузка не превышает 63 А - лучше иметь запас 15–20%
• Не используйте его вместо автомата! Только в сочетании с устройством защиты (например, ВА47-29 или аналогом)
• Проверяйте температуру корпуса после длительной работы - если он горячий, значит есть плохой контакт или перегрузка
• Для многоквартирных домов рекомендовано устанавливать этот выключатель сразу после счётчика - так обеспечивается видимый разрыв для энергонадзора
• При замене старого устройства - сохраняйте порядок подключения фаз: вход всегда снизу, выход - сверху, согласно правилам ПУЭ
