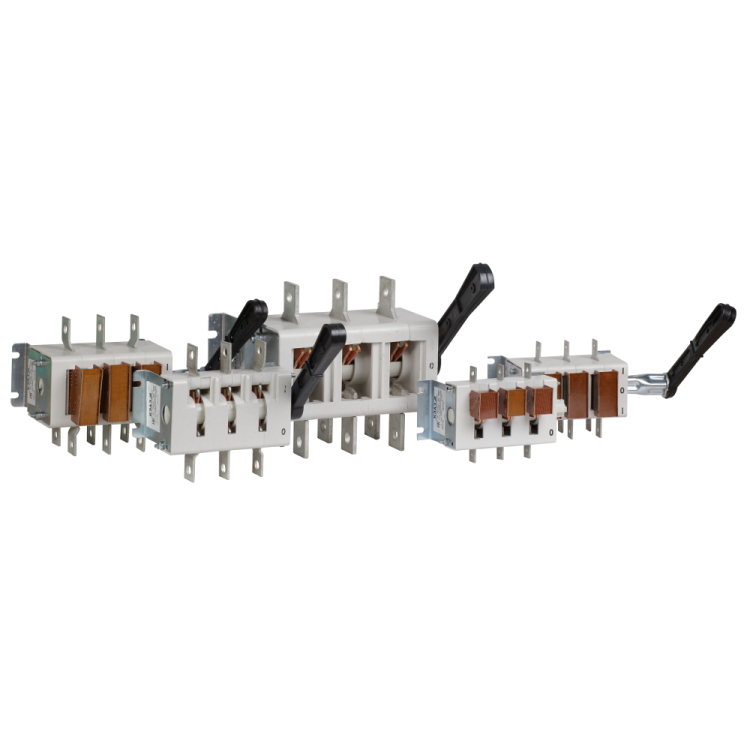

Рубильник ВР32-31 А70221 100А УХЛ3 КЭАЗ 103373

Выключатель-разъединитель ВР32-31-А70221-100А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и коммутационного аппарата, что делает его надёжным решением для обслуживания и аварийного отключения в промышленных сетях до 660 В.

Назначение и область применения

Выключатель-разъединитель ВР32-31-А70221-100А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва для проведения работ. Устройство применяется в системах распределения энергии, где требуется надёжное и однозначное отключение - например, перед техобслуживанием оборудования. Подходит для установки в силовые щиты на объектах с постоянной нагрузкой: насосные станции, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность при AC-3, 400 В: 40 кВт
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 50 мм2
• Габариты корпуса: 107,5 × 120 × 162 мм
• Количество нормально замкнутых (НЗ) контактов: 2
• Тип рукоятки: рычажный, несъёмный
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Выключатель-разъединитель ВР32-31-А70221-100А-УХЛ3 монтируется на металлическую монтажную плиту с помощью болтов через отверстия в корпусе. Для фронтального монтажа достаточно свободного доступа спереди - рукоятка выступает за грань щита, обеспечивая удобное управление. Корпус рассчитан на установку в стандартные распределительные щиты. Подключение проводов - только винтовое; допускаются медные жилы сечением до 50 мм2. Не используйте многожильные кабели без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Выключатель-разъединитель ВР32-31-А70221-100А-УХЛ3 признан пригодным для использования в качестве:

• сервисного выключателя - позволяет безопасно отключить оборудование для ремонта;
• устройства аварийной остановки - обеспечивает быстрое отключение при ЧП;
• предохранительного выключателя - создаёт явный разрыв цепи, исключающий случайное включение.

Не является автоматическим выключателем - не защищает от перегрузок и КЗ. Обязательно применение в паре с защитными аппаратами (например, автоматическими выключателями или предохранителями).

Преимущества

• Надёжная механическая конструкция - рычажная рукоятка обеспечивает чёткий ход и минимальный износ.
• Устойчивость к климатическим условиям - исполнение УХЛ3 гарантирует работу в холодных и влажных помещениях.
• Визуальный контроль состояния - положение рычага сразу показывает, включён ли прибор.
• Совместимость со стандартными щитами - компактные габариты позволяют экономить место в распределительном шкафе.
• Два НЗ контакта - можно использовать для сигнализации состояния (вкл./выкл.) в системах управления.

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытых щитов, даже в помещении с высокой запылённостью.
• Не предназначено для частого включения/отключения под нагрузкой - рекомендовано не более 10–15 операций в час.
• Не имеет встроенной защиты - обязательно использование совместно с автоматами или предохранителями.
• Несъёмная рукоятка - невозможно установить замок или блокировку на самой рукоятке, только на щите.
• Не подходит для мобильных или временных установок - только стационарное исполнение.

Примеры использования

• Отключение питания станка перед техническим осмотром - используется как сервисный выключатель.
• Автоматическая остановка конвейера при срабатывании датчика аварии - реализуется через НЗ контакты.
• Обеспечение видимого разрыва в распределительном щите перед работами по плановому обслуживанию.
• Коммутирование группы двигателей на 40 кВт каждый в промышленном цеху с напряжением 400 В.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 50 мм2. Превышение вызовет нагрев и выход из строя.
• При установке в щит соблюдайте расстояние между приборами - габариты 107,5×120 мм требуют минимум 150 мм по ширине для комфортного доступа к рукоятке.
• Используйте наконечники на многожильных проводах - они предотвращают ослабление контакта после нескольких отсоединений.
• Для повышения безопасности - установите на щите замок или бирку “Не включать!” при работе с выключателем-разъединителем ВР32-31-А70221-100А-УХЛ3.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах.
