Выключатели-разъединители DX3-IS - 3П 400 В~ 60 А 3 модуля | 406461 Legrand

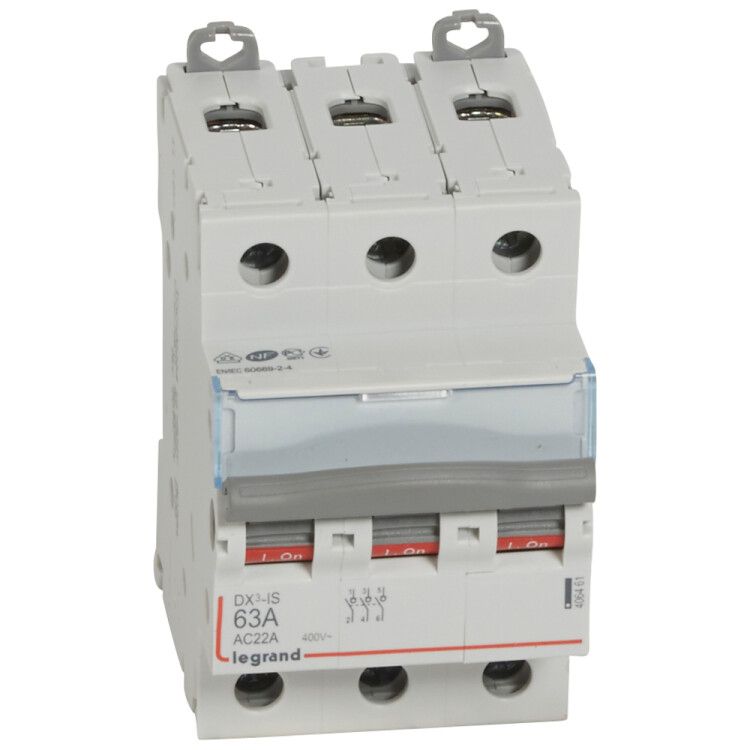

Выключатель-разъединитель трехполюсный 63А DX3, DX3-IS, DX3 IS - это компактное устройство для безопасного отключения и изоляции трёх фаз в распределительных щитах. Произведённый Legrand, он сочетает надёжность механического размыкания цепи с удобной установкой на DIN-рейку и подходит как для бытовых, так и для промышленных систем. Артикул 406461 соответствует сериям DX3 и DX3-IS.

Назначение и область применения

Выключатель-разъединитель DX3 используется для ручного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва цепи для проведения работ по обслуживанию. Он не предназначен для частого включения/выключения - это не автоматический выключатель. Применяется в щитах управления, на входе оборудования, в распределительных пунктах. Подходит для объектов жилищного фонда, производственных линий, насосных станций и других мест, где требуется физическая изоляция цепи.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC).
• Номинальный ток: 63 А - способен длительно проводить ток до 63 ампер без перегрева.
• Количество полюсов: 3 - разрывает все три фазы одновременно.
• Силовое разъединение: да - при отключении создаёт физически видимый зазор между контактами, что важно для безопасности при ремонте.
• Условный ток короткого замыкания: 4500 кА - способен выдерживать кратковременные сверхтоки при КЗ без повреждений (при условии совместной работы с защитными аппаратами).
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли; подходит только для внутренней установки в закрытые шкафы.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Количество модулей DIN: 3 - занимает три стандартных модуля (54 мм в ширину).
• Тип присоединения: винтовое - клеммы затягиваются гаечным ключом, максимальное сечение кабеля - 35 мм2.
• Климатическое исполнение УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и повышенной влажностью, типично для промышленных помещений в России.
• Нормативный документ: ГОСТ-Р 50030.3-99 (МЭК 60947-3-99) - соответствие международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Выключатель-разъединитель DX3 легко монтируется на DIN-рейку в любом щите с подходящим свободным местом. Для установки достаточно зафиксировать устройство на рейке и подключить фазные провода через винтовые клеммы. Максимальное сечение кабеля - 35 мм2, поэтому не используйте провода большего диаметра. Нельзя устанавливать в открытых условиях, на улице или во влажных средах - степень защиты IP20 исключает воздействие влаги. Обязательно соблюдайте правила электроустановок: перед работой на оборудовании всегда отключайте этот выключатель и проверяйте отсутствие напряжения.

Безопасность и стандарты

Выключатель-разъединитель DX3 соответствует требованиям ГОСТ-Р 50030.3-99 и МЭК 60947-3-99, которые гарантируют надёжность разрыва цепи и безопасность при эксплуатации. Наличие силового разъединения позволяет визуально подтвердить отключение всех трёх фаз - важное требование для выполнения работ по техобслуживанию. Блокировка рукоятки препятствует случайному включению устройства, когда оно находится в положении “выкл” - особенно актуально при работе в коллективе или при наличии нескольких операторов.

Преимущества

• Физический разрыв цепи - обеспечивает безопасность при ремонтных работах.
• Компактность - занимает всего 3 модуля DIN, экономит место в щите.
• Надёжные винтовые клеммы - обеспечивают прочное соединение даже при больших токах.
• Блокировка рукоятки - снижает риск аварийного включения.
• Совместимость с другими изделиями Legrand серии DX3 - можно использовать в единой системе автоматизации и защиты.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки предохранителей или автоматических выключателей в цепи.
• IP20 - нельзя применять в сырых, пыльных или наружных условиях.
• Не предназначен для частого включения/отключения - рекомендуется не более 1–2 раз в день, чтобы не износить механизмы.
• Нулевой показатель номинальной мощности (0 кВт) указывает, что устройство не предназначено для коммутации активной нагрузки - только для разъединения.

Примеры использования

• На входе в групповой щиток производственного участка - для отключения питания всей линии перед плановым обслуживанием.
• Перед частотным преобразователем - для изоляции двигателя от сети при необходимости замены или диагностики.
• В распределительном щите многоквартирного дома - как основной рубильник для отключения этажа.
• На станках с высокими требованиями к безопасности - для быстрого и визуального отключения питания при аварии.

Практические советы

• Выбирая выключатель-разъединитель, убедитесь, что ваша система имеет защиту от КЗ - DX3 сам её не предоставляет.
• При подключении кабелей используйте наконечники типа НШВИ - они увеличат срок службы клемм и повысят надёжность соединения.
• Проверьте посадочное место на DIN-рейке: устройство должно плотно защёлкиваться без люфта.
• Не допускайте попадания влаги или металлической стружки внутрь корпуса - даже при IP20 это может вызвать пробой.
• Обозначьте выключатель ярлыком: “Отключить перед обслуживанием”, чтобы избежать человеческой ошибки.
