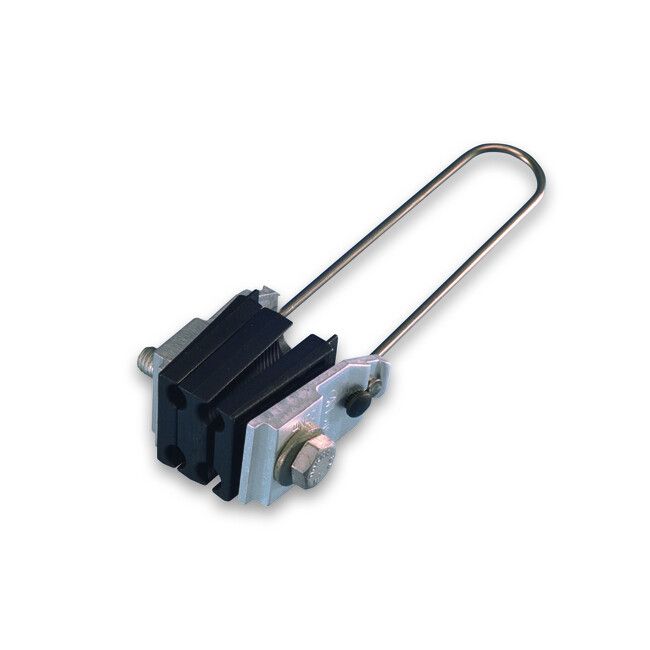

Зажим анкерный 4х(16-35) (PA 25х100) ENSTO SO158.1R

Зажим анкерный 4x(16-35) мм, SO 158.1, PA 25x100 - надёжное решение для крепления и натяжения самонесущего изолированного провода (СИП) на анкерных опорах воздушных линий электропередачи. Бренд Ensto и артикул SO 158.1 обеспечивают соответствие промышленным требованиям к долговечности и безопасности.

Назначение и область применения

Зажим анкерный 4x(16-35) мм, SO 158.1, PA 25x100 предназначен для механического закрепления и натяжения СИП-проводов на участках линии, где требуется восприятие значительных усилий: на угловых, концевых и промежуточных опорах. Применяется в воздушных сетях 0,4–1 кВ, включая городские и сельские сети, объекты ЖКХ, промышленные площадки и энергообъекты с высокими требованиями к надёжности.

Технические характеристики

• Сечение проводника: 16–35 кв.мм - подходит для типичных СИП-проводов 1×16, 1×25, 1×35;
• Предельная нагрузка: 11,2 кН - способен выдерживать максимальное натяжение без деформации;
• Номинальное напряжение: 1 кВ - рассчитан на работу в сетях до этого значения;
• Материал: металл (нагрузочные элементы) и пластик (изоляционные части) - сочетает прочность и электроизоляцию;
• Диапазон рабочих температур: от –60 до +50 C - работает в условиях сурового климата, включая Арктику и южные регионы;
• Стойкость к УФ-излучению: да - материал корпуса не хрупнеет и не теряет цвет под воздействием солнца;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим анкерный 4x(16-35) мм, SO 158.1, PA 25x100 совместим со всеми стандартными СИП-проводниками указанного сечения. Монтаж выполняется стационарно: зажим крепится к опоре через металлический тросик или штыревую траверсу. Для установки необходимо:

• Освободить провод от изоляции на участке входа в зажим (по требованию технологии);
• Вставить провод в канал зажима до упора;
• Закрутить болт или зафиксировать клиновый механизм - при этом внутренние клинья автоматически плотно схватывают жилу;
• Зафиксировать зажим на опоре с помощью ответвительного троса или кронштейна.

Не допускается использование с проводами других типов (например, АС, АВВГ) - возможна потеря герметичности и снижение прочности.

Безопасность и стандарты

Зажим соответствует требованиям к изоляции и механической прочности для распределительных сетей 1 кВ. Конструкция исключает контакт между токоведущей частью и внешними элементами благодаря изоляционному корпусу. Соответствует ГОСТ Р 59000-2020 и IEC 61284 для изделий СИП-крепежа.

Преимущества

• Автоматическая фиксация провода - клиновой механизм не требует точной затяжки, обеспечивая равномерное давление;
• Высокая устойчивость к перегрузкам - запас прочности более чем в два раза выше нормативной нагрузки;Долговечность материалов - антикоррозийный металл и UV-стабилизированный пластик работают без ремонта до 15 лет;
• Простота проверки состояния - видимый доступ к месту крепления позволяет контролировать целостность без демонтажа.

Ограничения применения

• Не для многожильных проводов с гибкой конструкцией (например, АС-25/4) - риск повреждения жил;
• Не рекомендован для мобильных или вибрационных систем - только стационарная установка;
• Не предназначена для работы при напряжении свыше 1 кВ - превышение может вызвать пробой изоляции;
• Не использовать в средах с постоянным контактом с маслами, растворителями или агрессивными химикатами - даже с Uf-защитой пластик чувствителен к органическим веществам.

Примеры использования

• Крепление СИП-16 на конце линии перед переходом на кабель;
• Установка на угол поворота ЛЭП 30° с двумя направлениями натяжения;
• Фиксация провода на деревянной опоре в сельской местности;
• Подключение к столбу с использованием кронштейна ENSTO SA-100.

Практические советы

• Перед монтажом всегда проверяйте, что сечение провода попадает в диапазон 16–35 кв.мм - меньшие или большие жилы не будут надёжно зажаты;
• При работе в холодном климате (+5…–40 C) нагрейте зажим до комнатной температуры - пластик становится менее хрупким;
• Используйте только оригинальные тросовые крепления Ensto - сторонние детали могут иметь неверные размеры и не обеспечить нужную нагрузку;
• Проверьте после монтажа: провод не должен свободно двигаться внутри зажима; если есть люфт - замените зажим.
