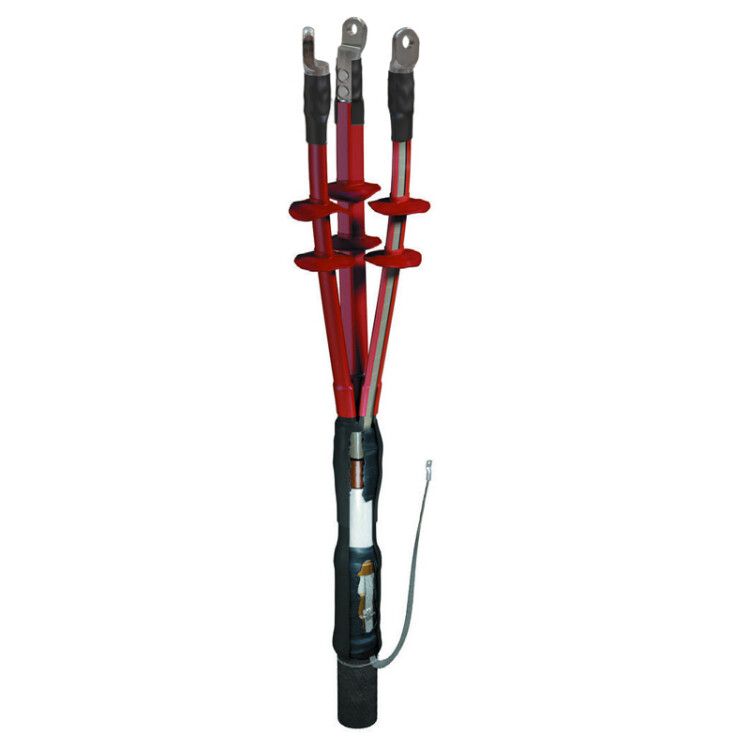

Муфта кабельная концевая наружн. уст. 10кВ 3 КНТп-10 (25-50) с наконечниками ГОФРОМАТИК zeta21418 ЗЭТА

Муфта кабельная концевая наружной установки 10 кВ 3 КНТп-10 (25-50) с наконечниками - это готовое решение для безопасного оконцевания трехжильных кабелей с бумажной пропитанной изоляцией на напряжение 10 кВ, предназначенное для открытой установки. Бренд ЗЭТАРУС предлагает эту модель с уже установленными алюминиевыми наконечниками, что ускоряет монтаж и исключает необходимость самостоятельной фиксации контактов.

Назначение и область применения

Муфта 3 КНТп-10 (25-50) используется для завершения кабельных линий на открытом воздухе. Подходит для установки на опорах, столбах, в шкафах и других местах, где требуется защищённое оконцевание кабеля. Часто применяется в сетях 6–10 кВ: распределительные пункты, трансформаторные подстанции, воздушные вводы в здания, мачтовые исполнения.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Количество жил: 3
• Поперечное сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемый
• Материал корпуса: полимер термоусаживаемый
• Герметизация: с использованием маслостойкого герметика и слоя термоплавкого клея
• Наконечники: да, алюминиевые, со срывающимися головками винтов
• Электрическая прочность материала: ≥20 кВ/мм после усадки
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)

Совместимость и монтаж

Муфта совместима только с трёхжильными кабелями с бумажной пропитанной изоляцией. Установка требует предварительной подготовки кабеля: удаление внешней оболочки, разделка жил, очистка изоляции. После этого муфта одевается на кабель и равномерно нагревается газовой горелкой до полной усадки. Наконечники уже прикреплены - достаточно затянуть винты до срыва головок. Для заземления в комплекте предусмотрен комбинированный набор: припой ПОС-30, жир паяльный, пружина ППД и контактная пластина (терка).

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р 50590-93 и ТУ 3421-001-42220101-2018. Конструкция обеспечивает контроль электрического поля через юбки-изоляторы, снижающие риск поверхностного пробоя. Материалы устойчивы к перепадам температур (-40C…+40C) и не поддерживают горение.

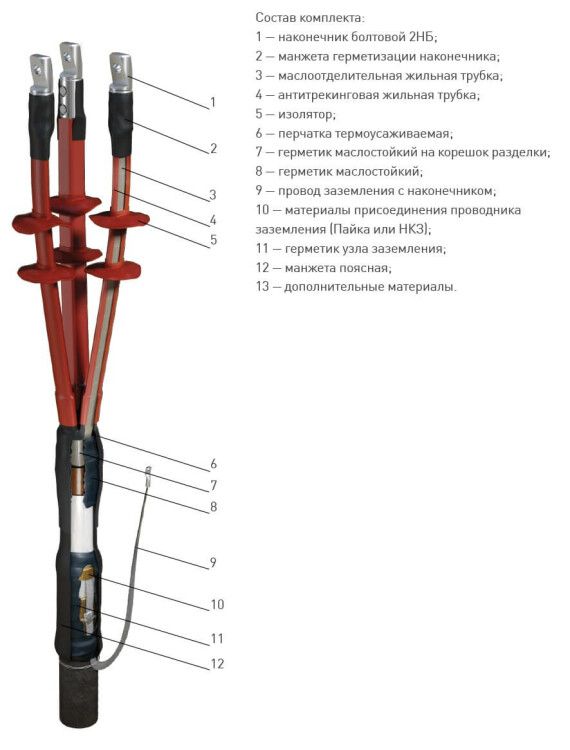

Особенности конструкции

• Жильные изоляторы-юбки формируют сухие зоны и удлиняют путь тока утечки - повышают отказоустойчивость в условиях запылённости и сырости.
• Маслостойкий герметик выравнивает напряжённость поля в месте перехода от кабеля к муфте, предотвращая локальные пробои.
• Термоплавкий клей полностью заполняет микрозазоры между кабелем и стенками муфты, обеспечивая герметичность даже при деформациях.
• Полимеры устойчивы к УФ-излучению - не растрескиваются и не стареют под прямыми солнечными лучами.

Преимущества

• Готовый комплект с наконечниками экономит время монтажа - не нужна сварка или опрессовка.
• Высокая степень герметизации делает возможным использование в сыром климате и при высокой влажности.
• Не требуют дополнительных элементов (например, трубок или бандажей) - всё в одном изделии.
• Предназначен для длительной работы без обслуживания - срок службы более 25 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не для кабелей с XLPE, EPR или другой современной изоляцией - только бумажная пропитанная.
• Не допускается установка на кабели с сечением меньше 25 мм2 или больше 50 мм2 - возможна потеря герметичности.
• Требуется точное соблюдение технологии термоусадки: недостаточный прогрев - плохая адгезия; перегрев - повреждение материалов.
• Не рекомендовано использовать в средах с постоянным воздействием кислот, щелочей или растворителей.

Примеры использования

• Оконцевание кабеля АСБ 3×35 на опоре ЛЭП 10 кВ.
• Ввод кабеля в трансформаторную будку с наружной стороны.
• Мачтовая установка на деревянном столбе в сельской сети.
• Завершение кабеля перед подключением к автоматическому выключателю в наружном ящике.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно замерить диаметр изоляции.
• Нагревайте муфту медленно, начиная с центра и двигаясь к краям - так избежите образования пузырей и неравномерной усадки.
• После усадки проверьте целостность герметиков: они должны быть сплошными, без видимых трещин или вздутий.
• При работе в холодную погоду (ниже +5C) согрейте муфту до комнатной температуры минимум за 2 часа до начала работ.
• Не используйте обычный паяльник для заземления - только указанные в комплекте средства: припой ПОС-30 и жир паяльный.
