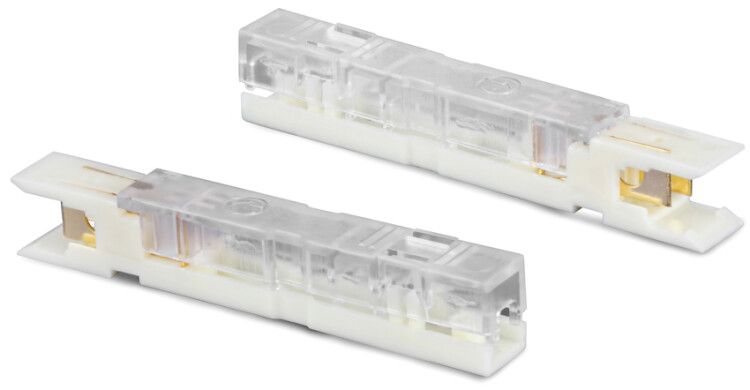

Разъем 110C-C-1P 1-парный 110 типа | 15511 Hyperline

Разъем 1-парный 110 типа от бренда Hyperline, артикул 15511 - это штекер для надежного подключения одиночной пары проводов в системах телефонии и сетей Ethernet категории 5E. Он предназначен для работы с кросс-панелями 110 типа и используется там, где требуется точечная коммутация и легкая перенастройка соединений.

Назначение и область применения

Разъем 1-парный 110 типа используется исключительно для подключения одной медной пары проводов в кросс-панелях стандарта 110. Применяется в структурированных кабельных системах (СКС): для подключения телефонных линий, портов VoIP, сетевых устройств через patch panel. Подходит для офисных, серверных и распределительных щитов, где важна модульность и частая переconfiguration сети.

Технические характеристики

• Тип изделия: штекер (папа) - вставляется в гнездо кросс-панели
• Способ подключения: 110 - контактная система с защелкивающимся зажимом для изолированных проводов
• Категория: 5E - совместим с сетями до 100 МГц, поддерживает Gigabit Ethernet
• Максимальный ток нагрузки: 1,5 А - безопасно для слаботочных сигналов, не для питания
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: прозрачный - позволяет визуально контролировать состояние контактов
• Подходит для круглого кабеля: да - работает с двухжильными кабелями диаметром до 4–5 мм
• Необходим специальный инструмент: да - требует обжимного клещей 110 типа для фиксации провода

Совместимость и монтаж

Разъем 1-парный 110 типа совместим только с кросс-панелями и модулями, выполненными по стандарту 110. Его нельзя использовать вместо RJ45 или других типов разъемов. Для установки необходимо:

• Зачистить конец провода на 8–10 мм
• Уложить провод в канал разъема согласно цветовой схеме T568A/B
• Зафиксировать провод с помощью специального инструмента - обжимных клещей 110 типа
• Вставить готовый штекер в соответствующее гнездо на кросс-панели до характерного щелчка

Обязательно используйте инструмент, рекомендованный производителем - попытки затянуть провод плоскогубцами повредят контакты и снижают качество связи.

Безопасность и стандарты

Разъем соответствует требованиям ANSI/TIA-568-C.2 для категорий 5E. Не имеет защиты от внешних помех - не предназначен для сред с высокой ЭМИ. Работает только в условиях сухих помещений, без постоянного воздействия воды или пыли. IP-классификация не указана - не рассчитан на открытые площадки.

Преимущества

• Высокая плотность компоновки - можно установить много таких разъемов на одну панель
• Легкий доступ к каждой паре - удобно при диагностике и замене линий
• Стандартная совместимость - работает с любыми кросс-панелями 110 типа
• Прозрачная крышка - позволяет проверить правильность заправки без демонтажа

Ограничения применения

• Не подходит для передачи электроэнергии - максимальный ток всего 1,5 А
• Требует обязательного использования специального инструмента - без него невозможно качественное соединение
• Не экранирован - чувствителен к радиопомехам, не рекомендуется рядом с силовыми кабелями
• Не предназначен для частых подключений/отключений - служит для стационарной коммутации

Примеры использования

• Подключение одного аналогового телефона к центральной АТС через кросс-панель
• Формирование отдельной линии для IP-телефона в офисном помещении
• Переключение сигнала между двумя рабочими местами через перемычку на панели
• Настройка тестовых соединений в учебных лабораториях по СКС

Практические советы

• При монтаже всегда соблюдайте порядок жил по стандарту T568B - так проще найти ошибку при тестировании
• Не забудьте закрепить кабель хомутом перед входом в панель - это предотвращает выдергивание провода из разъема
• Проверяйте целостность контактов после обжима - один неверно установленный провод может полностью нарушить связь
• Храните разъемы в оригинальной упаковке - они легко теряются из-за маленького размера
• Артикул 15511 - это именно штекер; если вам нужна розетка - выбирайте другой продукт серии Hyperline
