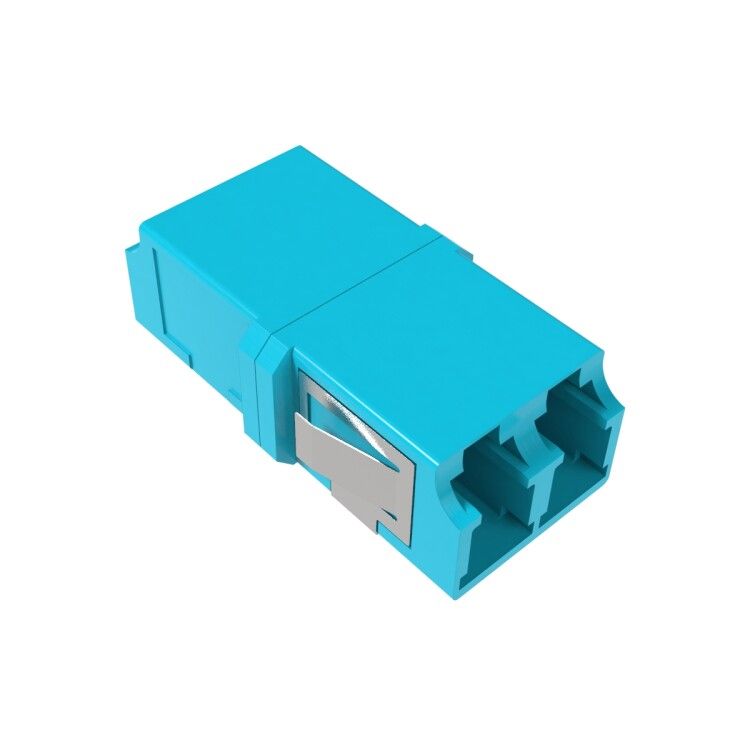

Адаптер LC/UPC-Duplex TOP, Senior/Senior, SC-footprint, ОМ3, бирюзовый | RNFA53DLC DKC ДКС

Адаптер LC/UPC-Duplex TOP Senior/Senior SC-footprint ОМ3 бирюзовый от DKC IT - это компактное соединительное устройство для многомодового оптоволоконного кабеля типа ОМ3, предназначенное для быстрого и надежного соединения двух LC-коннекторов с полировкой UPC. Благодаря устойчивому корпусу и стандартизированному форм-фактору, адаптер подходит для установки в панели, шкафы и распределительные устройства в промышленных и телекоммуникационных сетях.

Назначение и область применения

Адаптер LC/UPC-Duplex TOP Senior/Senior SC-footprint ОМ3 бирюзовый используется для соединения пары LC-коннекторов в одном корпусе, обеспечивая передачу сигнала по многомодовому волокну ОМ3. Подходит для монтажа в фибер-панелях, настенных коробках, серверных стойках и распределительных пунктах. Часто применяется в локальных сетях, системах видеонаблюдения, промышленной автоматизации и центрах обработки данных, где требуется плотная укладка волокон и минимизация потерь связи.

Технические характеристики

• Тип коннектора: LC-Duplex - позволяет одновременно подключить два волокна (Tx/Rx) в одном устройстве
• Тип волокна: Многорежимный (OM3) - совместим с волокном до 10 Гбит/с на расстоянии до 300 метров
• Полировка: UPC - обеспечивает низкий уровень отражений (возвратных потерь ≤ -50 дБ)
• Материал втулки: Керамика - гарантирует точную центровку волокон и долгий срок службы
• Материал корпуса: Термопласт с высокой прочностью и химической стойкостью
• Стандарт горючести: UL94V-0 - материал самозатухающий, безопасен для промышленного использования
• Цвет: Бирюзовый - визуальное отличие от других типов адаптеров, удобно для цветовой маркировки
• Тип крепления: Защелкивание - легко фиксируется в панелях с соответствующими гнездами

Совместимость и монтаж

Адаптер имеет SC-footprint - то есть он физически совместим с панелями, рассчитанными на SC-адаптеры, что позволяет заменить старые SC-устройства на более компактные LC-Duplex без изменения монтажного отверстия. Устанавливается в стандартные слоты 1U, 2U и в модульные панели с шагом 1,25 мм. Для монтажа достаточно вставить адаптер в панель до щелчка защелки. Не требует инструментов. Совместим с любыми LC-коннекторами с UPC-полировкой, в том числе от сторонних производителей.

Безопасность и стандарты

Корпус адаптера изготовлен из материала, соответствующего стандарту UL94V-0 - это означает, что при возгорании пластик самостоятельно затухает и не распространяет пламя. Этот стандарт обязателен для оборудования, используемого в промышленных объектах, серверных помещениях и зонах с повышенными требованиями к пожарной безопасности. Соответствие UL94V-0 подтверждает надежность продукта в условиях перегрева или короткого замыкания.

Преимущества

• Высокая точность центровки благодаря керамической втулке - снижает потери сигнала
• Уменьшенный форм-фактор (SC-footprint) - экономит место в панелях
• Цветовая маркировка (бирюзовый) - упрощает идентификацию в кабельных трассах
• Интеграция с существующими SC-панелями - не требует замены всего монтажного основания
• Устойчивость к химическим воздействиям - подходит для агрессивных сред (цеха, лаборатории)

Ограничения применения

• Не предназначена для однорежимного волокна (SMF) - работает только с OM3/OM4 многомодовым кабелем
• Не поддерживает APC-полировку - использование коннекторов с APC вызывает значительные потери сигнала
• Работает только с LC-коннекторами; несовместим с ST, FC, MTP/MPO
• Требует наличия панели с подходящим посадочным местом - не является самостоятельным решением для открытой прокладки

Примеры использования

• Подключение коммутаторов в серверной стойке через patch panel с LC-адаптерами
• Создание связки между двумя оптическими приемопередатчиками SFP+ в промышленном контроллере
• Замена устаревших SC-адаптеров на LC-Duplex в уже смонтированных панелях без переоборудования
• Маркировка каналов в системах видеонаблюдения - бирюзовый цвет выделяет видео-каналы среди остальных

Практические советы

• Перед установкой проверьте, чтобы втулка была чистой - даже микроскопическая пыль увеличивает потери сигнала
• Не используйте адаптер без защиты крышки - открывать крышку можно только при подключении коннекторов
• Убедитесь, что ваша панель имеет именно SC-footprint - не все LC-панели поддерживают этот формат
• Для длительной работы в условиях вибраций рекомендуется использовать дополнительные фиксаторы или клеевые элементы
• Адаптер RNFA53DLC от DKC подходит для замены аналогичных изделий от других брендов - проверьте совпадение посадочных размеров
