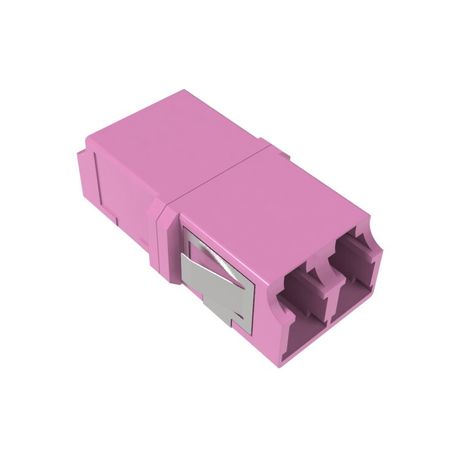

Адаптер LC/UPC-Duplex TOP, Senior/Senior, SC-footprint, OM4, пурпурный | RNFA54DLC DKC ДКС

Адаптер LC/UPC-Duplex TOP от DKC (ДКС), артикул rnfa54dlc, предназначен для соединения двух оптоволоконных кабелей с разъёмами SC и LC в одном корпусе. Подходит для многомодового волокна OM4, используется в телекоммуникационных и промышленных сетях. Каждый адаптер обеспечивает точную и надёжную передачу сигнала благодаря керамической втулке и полировке UPC.

Назначение и область применения

Адаптер LC/UPC-Duplex TOP позволяет соединить два оптоволоконных шнура: один с разъёмом SC, второй - с разъёмом LC. Это удобно при подключении оборудования с разными типами портов, например, коммутаторов, серверов или активного оборудования в распределительных щитах. Применяется в локальных сетях, центрах обработки данных, на промышленных объектах с требовательными условиями эксплуатации. Многомодовое волокно OM4 делает его подходящим для передачи данных на расстояния до 550 метров при скоростях 10–100 Гбит/с.

Технические характеристики

• Тип разъёмов: SC – LC (дуплекс, двойная связь)
• Тип волокна: многомодовый OM4
• Тип полировки: UPC - улучшенная плоская полировка, снижающая потери сигнала и повышающая качество связи
• Втулка: керамическая - обеспечивает точное выравнивание волокон, минимизируя затухание
• Корпус: термопласт с высокой прочностью и химической стойкостью
• Цвет: пурпурный - визуальное отличие для упрощённой идентификации в сложных системах
• Тип крепления: защелкивание - быстрая установка и фиксация в панелях
• Стандарт горючести: UL94V-0 - самозагасающий материал, безопасен для промышленного использования

Совместимость и монтаж

Адаптер совместим с любыми панелями и коробками, имеющими SC-футпринт (размер посадочного места под SC-адаптер). Устанавливается методом защелкивания - просто вставьте его в отверстие до характерного щелчка. Не требует инструментов. Обратите внимание: он не поддерживает одновременную работу с двумя LC-разъёмами - только SC+LC. Для работы с двумя LC используйте другие модели.

Безопасность и стандарты

Корпус адаптера соответствует стандарту UL94V-0 - это означает, что материал не распространяет пламя и самостоятельно гаснет после удаления источника огня. Этот стандарт обязателен для промышленного оборудования в Европе и США, особенно в зонах с повышенным риском перегрева или возгорания. Соответствие гарантирует безопасность при использовании в серверных помещениях, автоматизированных цехах и других критичных средах.

Преимущества

• Керамическая втулка обеспечивает минимальные потери сигнала - до 0,2 дБ, что важно для высокоскоростных сетей
• Пурпурный цвет упрощает визуальную нумерацию и обслуживание кабельных трасс
• Устойчивый к механическим нагрузкам и химическим воздействиям пластиковый корпус продлевает срок службы
• Фиксация защелкой исключает случайное выпадение при вибрациях - идеально для заводских условий
• Поддержка стандарта UL94V-0 снижает требования к противопожарной защите помещений

Ограничения применения

• Не предназначена для одноцветного волокна SMF - работает только с многомодовым OM4
• Имеет фиксированную форму SC-footprint; не подходит для панелей с форматом LC-footprint
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP-защита не указана и не предусмотрена
• Работает только с UPC-полировкой; несовместим с APC-разъёмами (зелёные)

Примеры использования

• Подключение сервера с LC-портом к распределительному щиту с SC-выходами
• Объединение старых SC-кабелей с новым оборудованием, оснащённым LC-портами
• Интеграция в промышленные сети на заводах, где требуется надёжность и устойчивость к вибрациям
• Использование в центрах обработки данных для организации цветовой маркировки каналов

Практические советы

• Перед установкой проверьте, чтобы посадочное место в панели имело именно SC-формат - не путайте с LC-форматом
• Пурпурный цвет лучше всего применять для выделения специализированных линий (например, резервных или тестовых)
• Не применяйте силу при вставке - если адаптер не защёлкивается, возможно, неверный формат панели
• Для долгосрочных решений в агрессивной среде сочетайте этот адаптер с герметичными коробками
• Этот адаптер - часть серии RAM telecom от DKC; все продукты этой серии имеют единый уровень качества и совместимости
