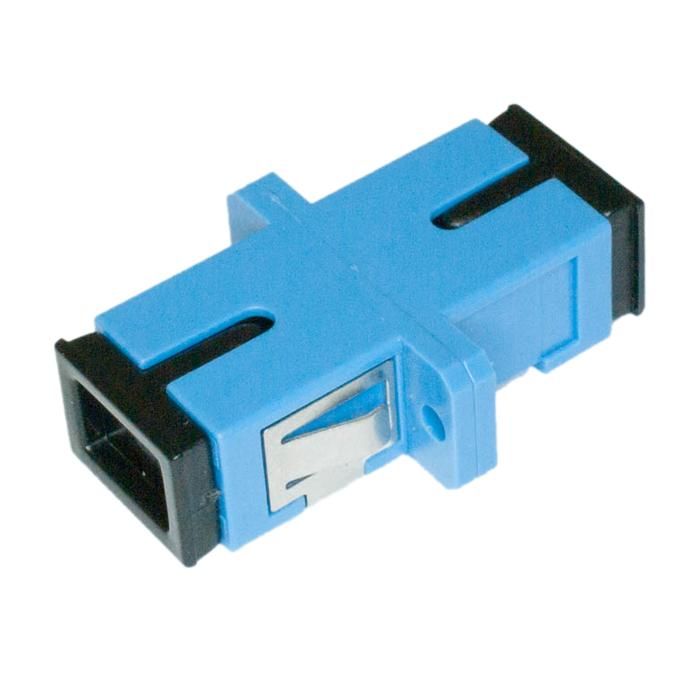

Адаптер оптический SC/UPC simplex - 09-0107 Net.on

Адаптер оптический SC/UPC simplex от Suprlan (арт. 09-0107) предназначен для надёжного соединения двух оптических шнуров с разъёмами SC. Применяется в сетях передачи данных, телекоммуникациях и на объектах с оптоволоконной инфраструктурой.

Назначение и область применения

Адаптер оптический SC/UPC simplex служит для механического и оптического соединения двух одиночных (simplex) оптических волокон с разъёмами SC. Он не усиливает сигнал - лишь обеспечивает точную центровку сердец волокон для минимальных потерь света. Подходит для установки в патч-панелях, распределительных щитках, стеновых коробках и других устройствах, где требуется гибкое переключение или соединение волокон.

Технические характеристики

• Тип разъёма: SC (Square Connector) - прямоугольный корпус с фиксацией методом “толкнуть и защёлкнуть”
• Тип поли́ровки: UPC (Ultra Physical Contact) - повышенная точность поверхности для снижения отражений и потерь сигнала
• Материал корпуса: синий пластик - устойчивый к механическим воздействиям, не проводит ток
• Метод крепления: металлический стопор + два винта - обеспечивают жёсткую фиксацию в панели
• Тип соединения: simplex - один канал на один адаптер
• Цвет корпуса: синий - стандартизированная маркировка для SC/UPC

Совместимость и монтаж

Адаптер оптический SC/UPC simplex совместим только с оптическими шнурами, оснащёнными разъёмами типа SC. Не работает с LC, FC, ST или другими типами разъёмов.

Установка выполняется в панель с отверстием соответствующих размеров. Для фиксации:

• Вставьте адаптер в отверстие до упора;
• Закрепите металлический стопор сзади - он предотвращает выскальзывание;
• Завинтите два винта через боковые отверстия - это исключает люфт даже при частых подключениях.

Не используйте силу при вставке вилки - она должна входить легко. Неправильная ориентация или грязь на торце волокна могут повредить внутреннюю цилиндрическую втулку.

Безопасность и стандарты

Изделие не содержит опасных компонентов и не требует специальных мер безопасности при монтаже. Соответствует общепринятым требованиям к оптическому оборудованию для коммерческих и промышленных сетей. Сертификаты не указаны - рекомендуется проверять соответствие нормам проектной документации.

Преимущества

• Высокая точность центровки благодаря UPC-полировке - минимизирует потери сигнала до 0.3 dB
• Жесткая фиксация двумя способами (стопор + винты) - устойчив к вибрациям и частым подключениям
• Синий корпус - сразу узнаваемый цвет для SC/UPC, ускоряет диагностику и обслуживание
• Защитные защелки внутри - надёжно удерживают разъёмы без дополнительных усилий

Ограничения применения

• Подходит только для одноволоконных (simplex) соединений - не использовать для duplex (двухволоконных) шнуров
• Не предназначена для внешней установки - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не рассчитана на высокие температуры выше +65 C - возможна деформация пластика
• Не совместима с разъёмами других типов - LC, FC, ST

Примеры использования

• Соединение двух участков оптоволоконного кабеля в серверной комнате
• Переключение канала между портом коммутатора и тестовым оборудованием
• Установка в патч-панели на базовой станции связи
• Обустройство оптической точки доступа в офисном здании

Практические советы

• Перед подключением всегда протирайте торец волокна специальной салфеткой и спиртом - грязь вызывает потери и повреждает втулку адаптера
• Проверяйте посадочный диаметр отверстия в панели - стандартный для SC: 14–15 мм
• Не затягивайте винты слишком сильно - можно треснуть пластиковую основу
• Если нужна плотная сборка нескольких адаптеров - выбирайте модульные панели с заранее продублированными местами под винты
• Адаптер Suprlan 09-0107 - хорош для средних нагрузок; для интенсивного использования (более 100 подключений в месяц) рассмотрите модели с керамической втулкой
