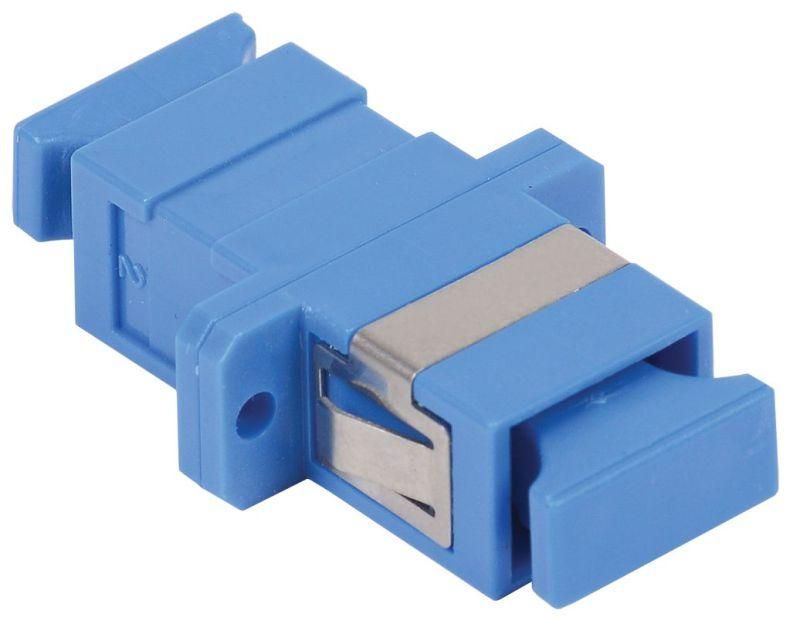

Адаптер проходной SC-SC, для многомодового кабеля (MM), с полировкой UPC, одинарного исполнения (Simplex) - FC1-SCUSCU1C-MM IEK

Адаптер проходной SC-SC для многомодового кабеля (MM) с полировкой UPC, одинарного исполнения (Simplex) от ITK (IEK) - это компактный элемент для временного или постоянного соединения двух оптических кабелей с коннекторами SC. Артикул fc1-scuscu1c-mm используется в сетях передачи данных на расстояния до нескольких километров, где важна надёжная и повторяемая связь.

Назначение и область применения

Этот адаптер позволяет соединить два оптических кабеля с коннекторами SC типа MM (многомодовый) без спайки. Он работает как переходник между двумя участками волоконно-оптической сети. Подходит для установки в распределительных щитах, на стендах оборудования, в серверных помещениях и на объектах связи, где требуется быстрый доступ к соединению.

Технические характеристики

• Тип коннектора: SC - прямоугольный, фиксируется защёлкой, совместим с большинством современных устройств
• Тип волокна: многомодовое (MM) - для работы на длинах волн 850/1300 нм
• Полировка: UPC - улучшенная плоская полировка, снижающая потери сигнала и повышающая точность соединения
• Исполнение: Simplex - один канал, одно волокно на каждую сторону
• Тип корпуса: проходной - кабели входят с обеих сторон, адаптер остаётся на месте после подключения
• Материал контактов: циркониевая втулка - обеспечивает долгий срок службы и минимальную деформацию

Совместимость и монтаж

Адаптер совместим с любыми оптическими кабелями, оснащёнными коннекторами SC. Для монтажа необходимо:

• Закрепить адаптер в панель, шасси или коробке с отверстием подходящего диаметра (обычно 9–11 мм)
• Ввести в него кабели с предварительно установленными коннекторами SC
• Подключить коннекторы - они должны легко входить и фиксироваться защёлкой

Не требует инструментов для подключения. Установка возможна как в стационарных, так и в мобильных системах.

Безопасность и стандарты

Адаптер соответствует требованиям IEC 61754-4 и TIA-604-10 для коннекторов SC. Материалы корпуса - самозатухающие, что исключает распространение горения. Нет открытых токоведущих частей - безопасен при работе рядом с электрооборудованием.

Преимущества

• Высокая стабильность соединения благодаря полировке UPC - потери менее 0,3 дБ
• Устойчивость к механическому износу - циркониевая втулка выдерживает более 500 циклов подключения
• Легкий монтаж - не нужна пайка, сварка или специальные инструменты
• Компактный размер - занимает мало места в плотных панелях

Ограничения применения

• Не предназначен для одномодовых (SM) кабелей - использование с SM вызывает значительные потери сигнала
• Не имеет защиты от пыли и влаги - не применяется вне закрытых корпусов
• Работает только с коннекторами SC; несовместим с LC, ST, FC и другими типами
• Не рассчитан на высокие уровни вибраций - рекомендовано жесткое крепление в условиях движения оборудования

Примеры использования

• Соединение кабелей между коммутатором и оптическим модулем в серверной
• Переход между двумя участками оптической сети в здании
• Временное подключение тестового оборудования к линии
• Разводка в распределительном щите на объекте видеонаблюдения

Практические советы

• Перед подключением всегда проверяйте, что коннекторы SC имеют ту же полировку - UPC с UPC, чтобы избежать увеличения потерь
• Не перегибайте кабель ближе чем на 10 см от адаптера - это может повредить волокно
• При использовании в панелях с множеством адаптеров - используйте маркировку для каждого порта, особенно если есть несколько кабелей одного цвета
• Для длительной эксплуатации в пыльных средах - устанавливайте адаптер внутри герметичного корпуса или с защитными колпачками
• Артикул fc1-scuscu1c-mm от ITK (IEK) - выбирайте этот вариант, если вам нужен надёжный, сертифицированный продукт для корпоративных сетей
