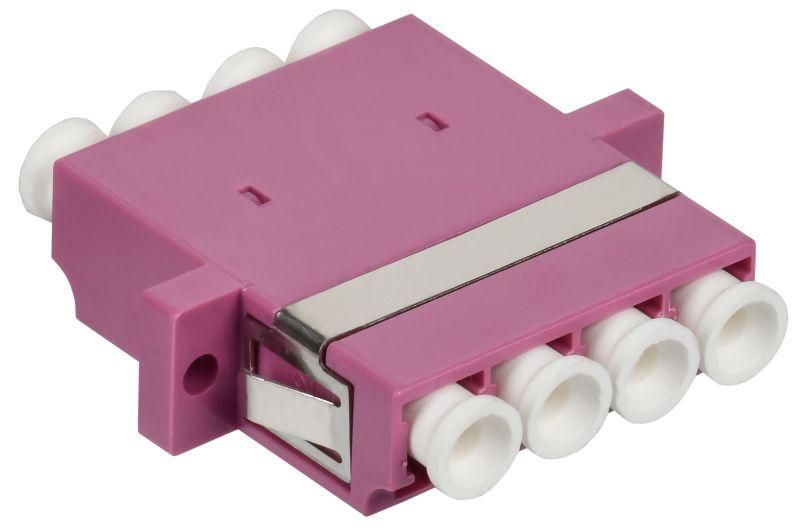

Адаптер оптический проходной LC-Quad. OM4. UPC - FC-LCQ-UPC-04 IEK

Адаптер оптический проходной LC-Quad OM4 UPC от ITK (IEK) обеспечивает надёжное соединение четырёх оптических волокон типа OM4 в одном устройстве. Подходит для монтажа в распределительных щитах, панелях и коробках на объектах связи и телекоммуникаций.

Назначение и область применения

Адаптер оптический проходной LC-Quad OM4 UPC используется для временного или постоянного соединения двух оптических кабелей с коннекторами LC-Quad. Он позволяет передавать сигналы между двумя точками без потерь, сохраняя целостность оптического пути. Применяется в сетях FTTH, центрах обработки данных, системах видеонаблюдения и на промышленных объектах с высокой плотностью волокон.

Технические характеристики

• Тип волокна: Многорежимное (OM4) - поддерживает передачу на расстояния до 550 метров при скорости 10 Гбит/с.
• Тип разъёма: LC-Quad - четыре порта LC в одном корпусе, экономит место при высокой плотности соединений.
• Материал втулки: Керамика - обеспечивает точную центровку волокон, снижает затухание сигнала.
• Материал корпуса: Пластик - устойчив к механическим воздействиям, легкий, не проводит ток.
• Цвет: Фиолетовый - стандартизированная цветовая маркировка для многорежимных волокон OM4.
• Рабочий температурный диапазон: От –40 C до +75 C - работает в условиях перепадов температур, включая холодные помещения и жаркие серверные комнаты.
• Ресурс соединений: До 500 циклов подключения/отключения - долговечность при частых операциях.

Совместимость и монтаж

Адаптер совместим с любыми коннекторами LC-Quad с UPC-полировкой. Устанавливается в панели, шасси или коробки с соответствующими отверстиями. Крепление осуществляется за счёт введения фиксатора в паз - достаточно вставить адаптер до щелчка. Для монтажа не требуются инструменты. Диаметр отверстия для установки - стандартный для проходных адаптеров LC-Quad (обычно 18–20 мм).

Безопасность и стандарты

Изделие соответствует требованиям IEC 61754-20 и TIA-604-19 для оптических адаптеров. Нет открытых металлических элементов - безопасен при работе вблизи электрооборудования. Не выделяет токи утечки и не создаёт помех.

Преимущества

• Высокая точность центровки благодаря керамической втулке - минимизирует потери сигнала даже при многократном использовании.
• Увеличенный ресурс (500 циклов) - меньше замен и обслуживания.
• Фиолетовый цвет корпуса - сразу видно, что это адаптер для OM4, исключает путаницу с однорежимными волокнами (жёлтые).
• Широкий диапазон рабочих температур - можно использовать вне помещений или в неотапливаемых зонах.

Ограничения применения

• Не предназначен для работы с однорежимным волокном (SMF) - из-за различий в диаметре ядра возможны значительные потери.
• UPC-полировка не подходит для приложений, где требуется APC-полировка (например, RF video или PON с высокой чувствительностью к отражению).
• Не является герметичным - не рекомендуется для установки в условиях повышенной влажности без дополнительной защиты (корпус IP65+).

Примеры использования

• Подключение кабельных трасс в серверной комнате между коммутационными панелями.
• Соединение волокон в распределительной коробке на этаже офисного здания.
• Обвязка оборудования в центре обработки данных - когда нужно быстро переключить 4 канала одним действием.
• Монтаж в наружных шкафах связи при условии наличия внешней защиты от влаги.

Практические советы

• Перед установкой проверьте, чтобы все коннекторы имели одинаковую полировку - UPC с UPC, не смешивайте с APC.
• При сборке панели используйте маркировочные бирки - фиолетовые адаптеры легко спутать с другими, если они закрыты крышкой.
• Не перегибайте кабели рядом с адаптером - радиус изгиба для OM4 должен быть не менее 30 мм.
• Для длительной эксплуатации в пыльных средах - устанавливайте адаптер в защищённые модули или крышки с уплотнением.
• Адаптер оптический проходной LC-Quad OM4 UPC от ITK (IEK) - часть серии GREEN, значит, он экологически безопасен и соответствует европейским нормам RoHS.
