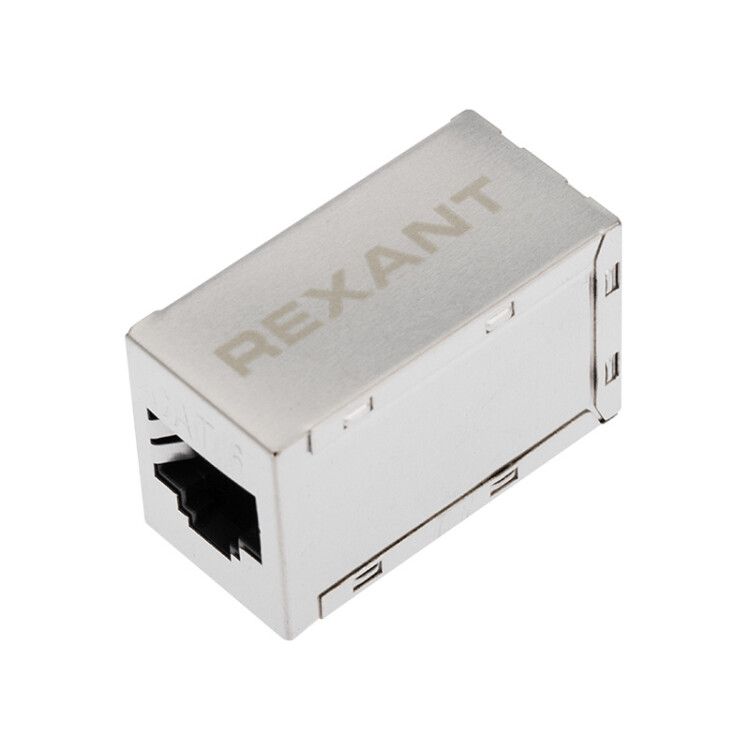

Адаптер проходной RJ-45 8P-8C FTP экранированный кат6 гнездо-гнездо, REXANT - 03-0109 MEET

Адаптер проходной RJ-45 8P-8C FTP экранированный категория 6 гнездо-гнездо от REXANT (артикулы 03-0109 и etm03-0109) предназначен для надёжного соединения двух Ethernet-кабелей категории 6 с сохранением экранирования. Применяется там, где требуется временный или постоянный переход между кабелями без нарушения целостности сигнала.

Назначение и область применения

Этот проходной адаптер используется для физического соединения двух 8-жильных экранированных кабелей Cat.6. Он позволяет легко переключить или удлинить сетевой кабель без необходимости установки новой розетки или замены участка провода. Особенно удобен при монтаже в условиях ограниченного доступа, например, внутри панелей, коробов или на стендах. Подходит для систем Cross-Connection, когда необходимо временно переориентировать соединение без изменения топологии сети.

Технические характеристики

• Тип разъёма: RJ-45 8P8C - восемь контактов, совместим с любыми стандартными вилками и розетками Cat.6
• Категория передачи: Cat.6 - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Полоса пропускания: 250 МГц - соответствует требованиям стандарта для Cat.6
• Экранирование: FTP (фольга + оплетка) - снижает влияние внешних помех, особенно важно вблизи силовых кабелей и оборудования
• Количество портов: два - вход и выход, формируют прямую цепочку
• Габариты: 30 × 17 × 15 мм - компактный размер для плотной укладки
• Масса: не более 0,04 кг
• Цвет корпуса: серый - отличается от классических белых моделей, упрощает визуальное различение в сложных панелях
• Материал корпуса: прочный термопластик - устойчив к механическим нагрузкам и температурным колебаниям

Совместимость и монтаж

Адаптер проходной RJ-45 8P-8C FTP экранированный категория 6 гнездо-гнездо REXANT монтируется внешне - то есть крепится к поверхности (панели, коробу, рамке) с помощью встроенного зажима или самореза (не входит в комплект). Кабели заводятся в разъёмы с обеих сторон и фиксируются защёлками. Убедитесь, что используемые кабели имеют наружный диаметр, подходящий под зажимы разъёмов - типичный диаметр для Cat.6 FTP составляет 6–8 мм. Не рекомендуется использовать с UTP-кабелями, так как потеря экранирования сводит на нет основное преимущество этого адаптера.

Безопасность и стандарты

Изделие соответствует международным стандартам TIA/EIA-568-B.2 и ISO/IEC 11801 для категорий Cat.6. Экранированная конструкция обеспечивает защиту от электромагнитных помех, что повышает безопасность передачи данных в средах с высоким уровнем радиопомех - например, рядом с частотными преобразователями, двигателями или источниками питания.

Преимущества

• Сохраняет экранирование всей цепочки - минимизирует потери сигнала и наводки
• Фиксация кабелей предотвращает случайное выдергивание - важна для мобильных и вибрационных объектов
• Удобен для быстрого тестирования и переключения линий - экономит время при диагностике
• Высокая надёжность контактов благодаря качественным контактным площадкам
• Серый цвет корпуса снижает риск путаницы с другими устройствами в панелях

Ограничения применения

• Не предназначена для внутренней установки - требует свободного доступа снаружи
• Не подходит для использования в условиях постоянного погружения в воду или повышенной влажности - IP-защита не указана, значит, она отсутствует
• Не следует применять с кабелями ниже категории 6 - это нарушит соответствие заявленной полосе пропускания
• Не является решением для длинных удлинений - каждый адаптер создаёт точку возможного затухания; лучше использовать цельный кабель

Примеры использования

• Подключение кабеля от сервера к коммутатору в шкафу, где невозможно протянуть один длинный кабель
• Переход между двумя участками кабельной трассы при ремонте или модернизации
• Временное соединение в испытательном стенде для проверки работоспособности сетевых устройств
• Создание точки переключения в автоматизированной линии производства, где часто меняют оборудование

Практические советы

• При монтаже всегда проверяйте, чтобы оболочка кабеля была правильно зачищена и не попала в контактную часть - это вызывает обрыв связи
• Избегайте перегиба кабелей ближе чем на 4 см от разъёма - это нарушает экранирование и увеличивает вероятность отказа
• Если адаптер установлен в металлическом корпусе, убедитесь, что он надёжно заземлён - это усиливает эффективность экрана
• Для долговечной работы не допускайте многократного подключения/отключения - чаще всего выходят из строя защёлки разъёмов
• При групповой установке нескольких адаптеров оставляйте минимальный зазор между ними - они нагреваются при длительной работе с высокой нагрузкой
