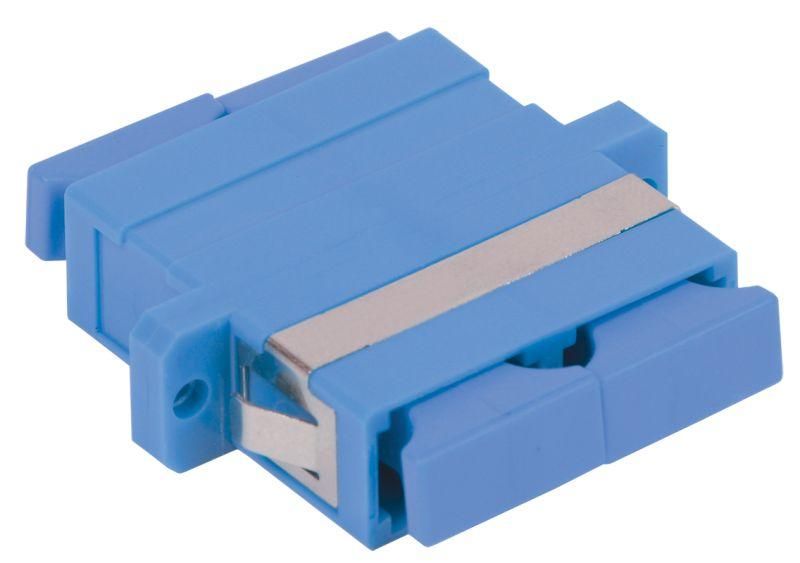

Адаптер проходной SC-SC, для многомодового кабеля (MM), с полировкой UPC, двойного исполнения (Duplex) - FC1-SCUSCU2C-MM IEK

Адаптер проходной SC-SC, многомодовый (MM), полировка UPC, двойное исполнение (Duplex) от ITK (IEK) - это надёжный элемент для временного или постоянного соединения двух оптоволоконных кабелей с коннекторами SC. Артикул fc1-scuscu2c-mm используется в сетях передачи данных на расстояния до нескольких километров, особенно там, где важна устойчивость к перепадам температур и частые подключения.

Назначение и область применения

Этот адаптер предназначен для соединения двух оптических коннекторов типа SC с многомодовым волокном. Он работает как переходник между кабелями - например, при подключении оборудования к распределительному щиту, в патч-панели или внутри телекоммуникационных шкафов. Подходит для локальных сетей, систем видеонаблюдения, офисных и промышленных объектов с использованием многомодового волокна.

Технические характеристики

• Тип разъема: SC-Duplex - два одиночных SC-коннектора в одном корпусе, позволяют передавать сигнал в обоих направлениях одновременно.
• Тип волокна: Многомодовое (MM) - совместим с волокном 50/125 мкм и 62,5/125 мкм, применяется на коротких дистанциях до 500–2000 метров.
• Тип полировки: UPC - улучшенная плоская полировка, снижает потери сигнала и повышает качество связи по сравнению с обычной PC-полировкой.
• Материал втулки: Керамика - обеспечивает точную центровку волокон, минимизирует потери и износ при многократных подключениях.
• Материал корпуса: Пластик - легкий, устойчивый к коррозии, не проводит ток.
• Цвет: Бежевый - соответствует стандартному цветовому кодированию для многомодовых компонентов.
• Рабочий диапазон температур: От –40 C до +75 C - позволяет использовать в условиях открытых помещений, на улице или в необогреваемых шкафах.
• Ресурс подключений: До 500 циклов - рассчитан на регулярное подключение и отключение без потери качества соединения.

Совместимость и монтаж

Адаптер проходной SC-SC от ITK совместим со всеми коннекторами SC стандарта IEC 61754-4. Устанавливается в панели или шкаф через стандартный прямоугольный вырез 18×18 мм. Крепление происходит за счёт введения фиксатора в паз - достаточно вставить адаптер до щелчка. Для сборки не требуются инструменты. Обратите внимание: этот адаптер не предназначен для установки в стеновые или настольные розетки - он исключительно для внутреннего монтажа в коммутационные устройства.

Преимущества

• Высокая точность центровки благодаря керамической втулке - минимальные потери сигнала даже после сотен подключений.
• Увеличенный срок службы - до 500 операций подключения без деградации контакта.
• Стабильная работа при экстремальных температурах - подходит для холодных складов и жарких машинных залов.
• UPC-полировка обеспечивает более низкую отражательную способность, чем PC-полировка - важно для чувствительных систем.

Ограничения применения

• Не подходит для одно модового волокна (SM) - используйте другой тип адаптера для SM-систем.
• Не является герметичным устройством - не рекомендован для прямого монтажа во внешних условиях без защиты в IP-корпусе.
• Фиксация осуществляется только методом “вдавливание в паз” - нельзя закрепить болтом или саморезом.

Примеры использования

• Подключение сервера к patch panel в серверной комнате.
• Соединение кабелей между двумя ящиками в системе видеонаблюдения.
• Переход между участками сети в производственном цеху с применением многомодового волокна.
• Обслуживание и тестирование оптических линий в telecom-шкафах.

Практические советы

• Проверьте соответствие типа волокна: если ваш кабель - одно модовый (SM), этот адаптер fc1-scuscu2c-mm не подойдёт.
• Избегайте попадания пыли и грязи в гнездо адаптера - используйте защитные колпачки при неиспользовании.
• При установке в панель убедитесь, что глубина выреза соответствует размеру корпуса - слишком маленький вырез затруднит монтаж.
• Для удобства обслуживания группируйте несколько таких адаптеров в одной секции панели - бежевый цвет легко отличить от серых SM-компонентов.
