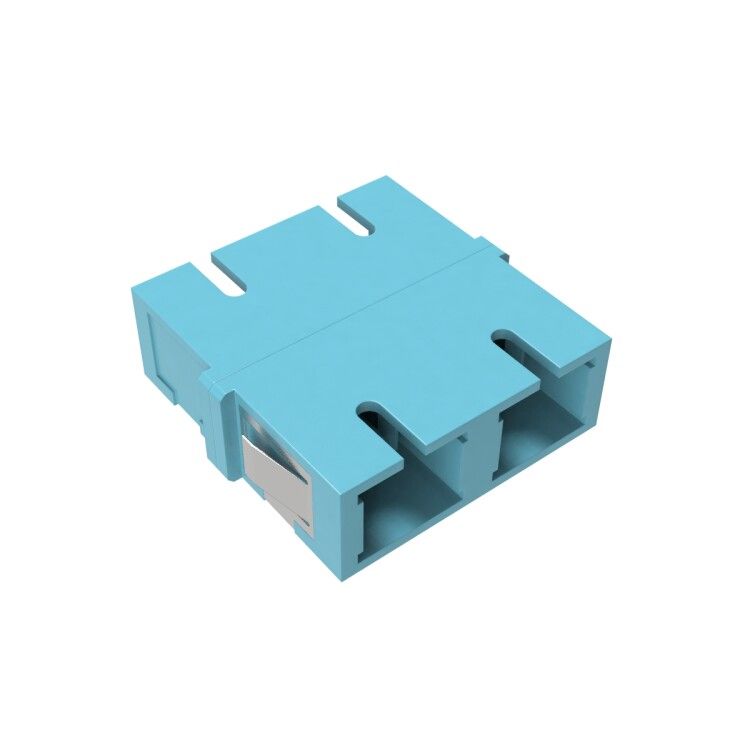

Адаптер SC/UPC-Duplex TOP, ОМ3, бирюзовый | RNFA53DSC DKC ДКС

Адаптер SC/UPC-Duplex ОМ3 бирюзовый от DKC IT (арт. rnfa53dsc) предназначен для соединения двух оптоволоконных кабелей с разъёмами SC/UPC в многомодовой системе передачи данных. Подходит для установки в патч-панелях и распределительных щитах в локальных сетях.

Назначение и область применения

Адаптер SC/UPC-Duplex ОМ3 бирюзовый используется для механического соединения двух одиночных SC-разъёмов в одном устройстве - то есть позволяет подключить два волокна одновременно. Применяется в оптических сетях на базе многомодового волокна ОМ3, где требуется компактная и надёжная фиксация соединений. Часто встречается в центрах обработки данных, телекоммуникационных шкафах, на предприятиях с локальными сетями, в системах видеонаблюдения и автоматизации.

Технические характеристики

• Тип волокна: Многорежимный (OM3) - поддерживает передачу на скоростях до 10 Гбит/с на расстояния до 300 метров
• Тип разъёма: SC-Duplex - двойной разъём, совмещает два SC-коннектора в одной рамке
• Тип полировки: UPC - улучшенная плоская полировка, снижает потери сигнала и повышает точность соединения
• Материал втулки: Керамика - обеспечивает точную центровку волокон, долгий срок службы, устойчивость к износу
• Материал корпуса: Термопласт - высокая прочность, жесткость, устойчивость к химическим воздействиям
• Тип крепления: Защелкивание - быстрая установка и фиксация в панели без инструментов
• Цвет: Бирюзовый - визуальное отличие от других типов адаптеров, удобство при маркировке и обслуживании

Совместимость и монтаж

Адаптер SC/UPC-Duplex ОМ3 бирюзовый совместим со всеми стандартными SC/UPC-разъёмами, в том числе от других производителей. Устанавливается в патч-панели с форм-фактором 1U или 2U, имеющими слоты под Duplex-адаптеры. Для монтажа достаточно вставить адаптер в отверстие до характерного щелчка - защелка фиксирует его без болтов или винтов. Не требует специального инструмента. Обязательно проверьте глубину посадочного места - он рассчитан на стандартные 18–20 мм.

Безопасность и стандарты

Корпус адаптера соответствует стандарту UL94V-0 - класс самозатухающего материала, который не поддерживает горение после удаления источника огня. Это особенно важно в промышленных условиях, где возможны перегревы или короткие замыкания рядом с оборудованием. Соответствие UL94V-0 делает адаптер подходящим для установки в серверных помещениях, производственных зонах и объектах с повышенными требованиями к пожаробезопасности.

Преимущества

• Керамическая втулка гарантирует минимальные потери сигнала и стабильность соединения даже при частых переподключениях
• Уплотнённый пластиковый корпус выдерживает механические нагрузки и не деформируется при температурных колебаниях
• Бирюзовый цвет упрощает визуальный поиск нужного порта среди множества других адаптеров
• Фиксация защелкой исключает случайное выпадение и ускоряет сервисное обслуживание
• Поддержка стандарта OM3 обеспечивает работу на современных скоростях без необходимости замены оборудования

Ограничения применения

• Не подходит для одно-mode (SMF) волокон - используйте только с многомодовым ОМ3/ОМ4
• Работает только с SC-разъёмами; несовместим с LC, FC, ST и другими типами
• Не предназначена для наружной установки - материал корпуса не имеет IP-защиты от влаги и пыли
• Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами, хотя материал и устойчив к большинству веществ

Примеры использования

• Соединение двух волокон в патч-панели серверного шкафа в центре обработки данных
• Интеграция в систему видеонаблюдения с оптическими камерами на предприятии
• Обвязка оптических модулей в коммутаторах и маршрутизаторах
• Разводка сети между этажами здания через оптический кросс

Практические советы

• Перед установкой всегда проверяйте, что коннекторы SC/UPC чистые - грязь на торцах волокон вызывает потери сигнала
• При использовании в плотном шкафу - выбирайте бирюзовые адаптеры для быстрой идентификации критичных каналов
• Не затягивайте разъёмы слишком сильно - керамика хрупкая, избыточное усилие может треснуть втулку
• Этот адаптер - часть серии RAM telecom от DKC - все продукты этой серии имеют одинаковое качество сборки и совместимы друг с другом
• Запасные экземпляры стоит хранить в оригинальной упаковке - керамические втулки чувствительны к запылению
