Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 200А трансф. подкл. EKF am-a961-200/ama-961-200

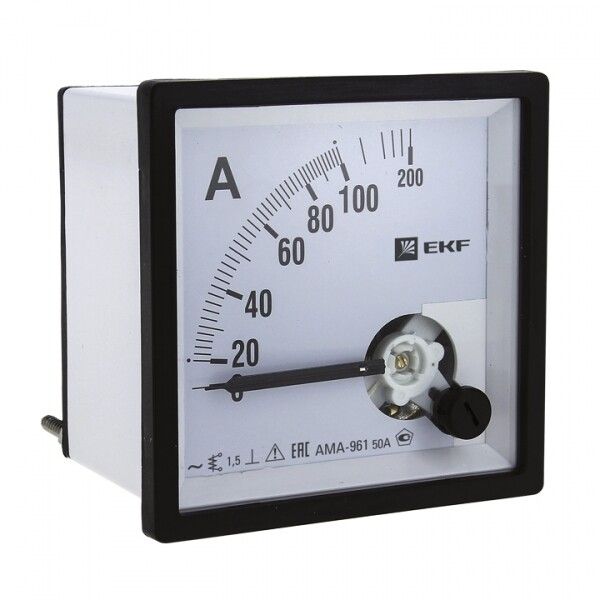

Амперметр аналоговый на панель 96×96 от EKF, артикул ama-961-200, предназначен для визуального контроля тока в сетях переменного тока до 200 А через внешний трансформатор тока. Устройство из серии PROxima рассчитано на установку в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 (ama-961-200) используется для наблюдения за величиной тока в однофазных и трёхфазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, ЖЭКах, офисных зданиях и других объектах с постоянным контролем нагрузки. Подходит для мониторинга работы двигателей, нагревательных элементов, конвейеров и другого оборудования, где важно видеть реальное потребление тока.

Технические характеристики

• Номинальный ток: 200 А - максимальный ток, который можно измерить при использовании трансформатора тока с коэффициентом 200/5;
• Ток вторичной обмотки ТТ: 5 А - стандартный выходной ток трансформаторов тока, совместимых с этим прибором;
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела измерения; подходит для технического учёта, но не для коммерческого;
• Тип тока: переменный (AC) - не работает с постоянным током;
• Измерительная система: магнитомягкое железо - надёжная механическая система, устойчивая к перегрузкам;
• Угол отклонения стрелки: 90° - компактная шкала, легко читаемая сбоку;
• Напряжение: 380 В - максимальное рабочее напряжение измерительной цепи (не питание прибора!);
• Степень защиты: IP20/IP50 - защита от прикосновения к токоведущим частям и от пыли, но не от брызг воды;
• Потеря мощности: 0 Вт - прибор не потребляет энергию из измеряемой цепи;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 98%;
• Размеры: 96 × 96 мм - требует квадратный вырез в панели щита;
• Нормативный документ: ГОСТ 8711-93 - соответствует требованиям к аналоговым приборам.

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 (ama-961-200) подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Сам прибор не имеет входных клемм для проводов основной цепи - все провода подводятся к ТТ, а к амперметру идут лишь два провода с его вторичной стороны. Монтаж осуществляется в панель щита через квадратный вырез 96×96 мм. Крепление происходит с помощью фиксирующего кольца сзади. Для правильной работы необходимо соблюдать полярность подключения вторичной обмотки ТТ - перепутанные провода приведут к обратному показанию стрелки.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 сертифицирован и соответствует ГОСТ 8711-93. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям внутри корпуса. IP50 гарантирует защиту от пыли, что важно для помещений с высоким уровнем запыления. Прибор не содержит опасных напряжений на лицевой панели - безопасен для обслуживания при отключенном питании.

Преимущества

• Не требует внешнего питания - работает за счёт энергии тока через трансформатор;
• Высокая механическая прочность - магнитомягкий механизм устойчив к вибрациям и кратковременным перегрузкам;
• Простота замены - при выходе из строя не требуется перенастраивать систему, достаточно заменить прибор;
• Ясная шкала с углом 90° - удобно читать даже при плохом освещении или с бокового ракурса;
• Совместимость с широким спектром ТТ - поддерживает стандартные модели с током 5 А на выходе.

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC);
• Требует обязательного наличия трансформатора тока - нельзя подключать напрямую к проводам;
• Нет цифрового вывода - невозможно подключить к системам сбора данных или SCADA;
• Класс точности 1.5 недостаточен для коммерческого учёта электроэнергии - не годится для оплаты по счётчикам;
• Защита IP20/IP50 не позволяет использовать во влажных средах - не монтировать в сырых помещениях, на улице или рядом с мойками.

Примеры использования

• Контроль тока двигателя насоса в системе водоснабжения;
• Наблюдение за нагрузкой на главном вводе в административном здании;
• Мониторинг тока в цепи конвейера на пищевом производстве;
• Индикация тока в распределительном щите станции управления технологическим процессом.

Практические советы

• Выбирайте трансформатор тока с коэффициентом 200/5 - он идеально сочетается с этим амперметром. Не используйте ТТ с другими значениями (например, 100/5), чтобы не получить некорректную шкалу;
• Проверьте посадочный размер выреза в панели - он должен точно соответствовать 96×96 мм. Небольшое отклонение затруднит установку;
• Подключайте провода от ТТ к амперметру ama-961-200 строго по цветам или меткам - перепутанная полярность вызовет отклонение стрелки в противоположную сторону;
• Не устанавливайте прибор рядом с источниками сильных магнитных полей - это может повлиять на точность показаний;
• При замене старого амперметра проверьте, был ли он также трансформаторного типа - если да, то замена будет прямой.
