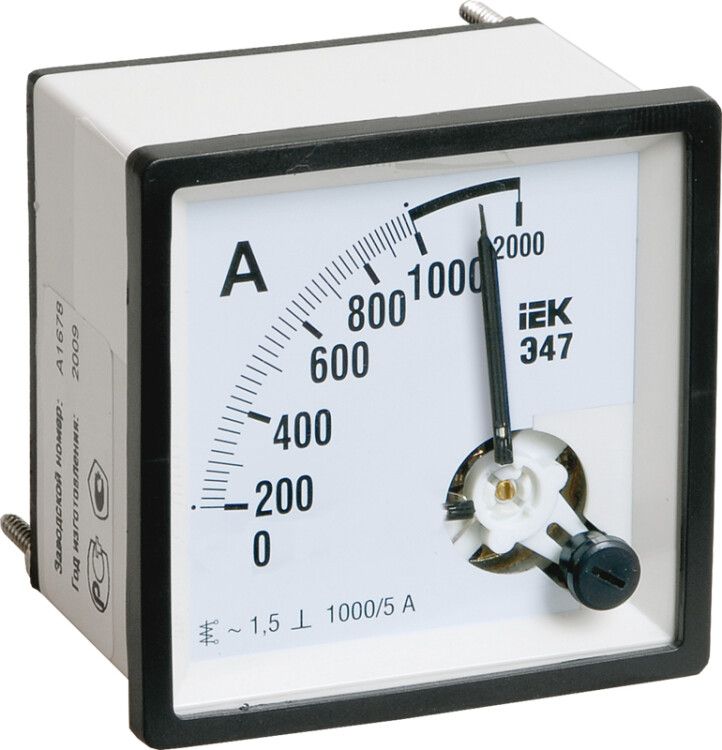

Амперметр Э47 2000/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-2000-E IEK

Амперметр Э47 2000/5А класс точности 1.5 72х72мм от IEK предназначен для измерения переменного тока в электрических цепях до 2000 А с использованием трансформатора тока. Устройство применяется в распределительных щитах на промышленных, коммерческих и жилых объектах. Артикул ipa10-6-2000-e соответствует модели с монтажом на переднюю панель и классом точности 1,5.

Назначение и область применения

Амперметр Э47 2000/5А класс точности 1.5 72х72мм используется для визуального контроля величины тока в цепях переменного тока. Он не измеряет ток напрямую - работает совместно с трансформатором тока (ТТ), который снижает высокий первичный ток до безопасного уровня 5 А. Подходит для установки в шкафы управления, распределительные щиты, пункты приема энергии и другие места, где требуется наблюдение за нагрузкой.

Технические характеристики

• Диапазон измерений: 0–2000 А (при вторичном токе 5 А)
• Номинальный ток вторичной обмотки ТТ: 5 А - требуемый входной сигнал для работы прибора
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела шкалы (2000 А), то есть до +-30 А
• Род тока: только переменный (AC)
• Способ измерения: через трансформатор тока - нельзя подключать напрямую к проводнику с током выше 5 А
• Напряжение изоляции: 380 В - допустимо применение в сетях до этого значения
• Фазность: однополюсный - измеряет ток одной фазы
• Способ монтажа: на переднюю панель, с креплением через рамку 72×72 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и умеренной влажностью
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90° - стандартный ход для аналоговых приборов
• Измерительная система: электромагнитная - чувствительна к внешним магнитным полям, но экранирована

Совместимость и монтаж

Амперметр Э47 2000/5А класс точности 1.5 72х72мм требует подключения к выходу трансформатора тока с номиналом 5 А. Нельзя подключать напрямую к токоведущим проводам! Монтаж осуществляется в панели щита с вырезом 72×72 мм. Прибор имеет модульную конструкцию - легко заменяется при необходимости. Клеммы для подключения находятся сзади, провода подводят к выводам “+” и “−” трансформатора тока. Обязательно проверьте соответствие сечения проводов и плотность зажимов - перегрев возможен при плохом контакте.

Безопасность и стандарты

Амперметр Э47 2000/5А класс точности 1.5 72х72мм соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Это гарантирует законность использования в проектах, подлежащих госконтролю.

Преимущества

• Надежная механическая конструкция - долговечность до 10 лет без обслуживания
• Простота визуального считывания показаний - стрелка хорошо видна даже при слабом освещении
• Защита от внешних магнитных помех благодаря металлическому экрану
• Совместимость с большинством стандартных трансформаторов тока 5 А
• Поддержка нормативных требований - подходит для проектирования и инспекций

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Требует обязательного подключения к трансформатору тока - сам по себе не измеряет ток свыше 5 А
• IP20 - не подходит для открытых площадок, сырых помещений, улиц
• Класс точности 1.5 - не рекомендован для прецизионных измерений (например, в лабораториях); подходит для учета и контроля
• Не имеет цифрового интерфейса - данные не передаются в системы автоматизации
• Чувствителен к вибрациям - не устанавливать рядом с мощными двигателями без демпферов

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома
• Наблюдение за нагрузкой на конвейере на заводе
• Измерение тока в цепи насосной станции
• Контроль потребления в системах HVAC
• Установка в ячейках КРУ-0,4 кВ

Практические советы

• Выбирайте трансформатор тока с коэффициентом 2000/5 А - он должен точно соответствовать шкале прибора
• Обязательно закорачивайте вторичную обмотку ТТ при отключении амперметра - иначе возникнет опасное напряжение
• Проверяйте посадочные размеры 72×72 мм перед заказом - некоторые щиты имеют отверстия другого стандарта
• Не используйте прибор в местах с сильными электромагнитными полями (возле частотных преобразователей, больших трансформаторов)
• При замене старого прибора - сохраните маркировку на корпусе ТТ, чтобы не перепутать коэффициент трансформации
• Для длительной эксплуатации в условиях повышенной запыленности - обеспечьте герметичность щита, так как IP20 не защищает от пыли
