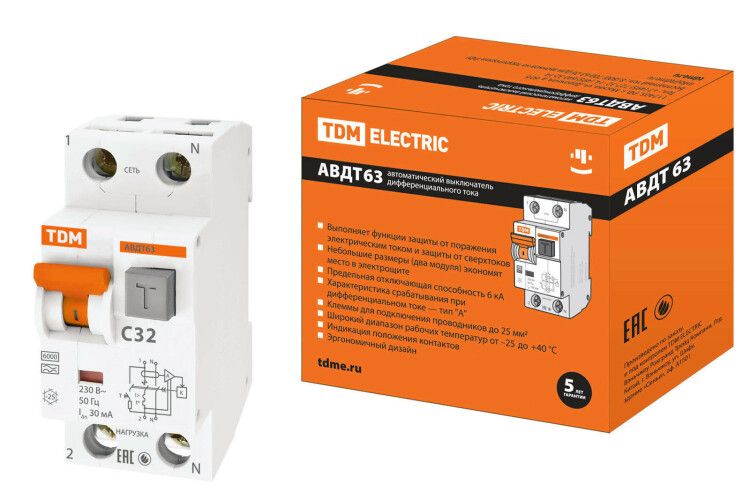

Выключатель автоматический дифференциального тока АВДТ 63 1п+N 32А C 30мА тип A | SQ0202-0005 TDM

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0005 сочетает функции защиты от перегрузки, короткого замыкания и утечки тока - идеально подходит для обеспечения безопасности в зонах повышенной опасности, таких как ванные комнаты, гаражи и наружные розетки.

Назначение и область применения

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0005 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за повреждённой изоляции. Подходит для защиты групповых цепей:

• розеточных групп в ванных и душевых помещениях;
• освещения подвалов, гаражей и других сырых или пыльных мест;
• наружных розеток, включая территории открытых площадок;
• любых цепей, где требуется одновременная защита от токов утечки и перегрузок.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без отключения.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от бытовой техники с выпрямителями).
• Номинальный ток утечки: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для жилых помещений.
• Номинальное напряжение: 230 В AC - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку.
• Степень защиты IP20: защищён от доступа пальцев и твёрдых предметов, но не от воды - устанавливается внутри щитов.
• Рабочий диапазон температур: от –25 C до +40 C - подходит для холодных и умеренных климатических зон.
• Поперечное сечение провода: 1,5–35 мм2 - совместим с большинством медных проводов, используемых в домашней и промышленной проводке.
• Ширина по модулям: 2 модуля - занимает минимум места в распределительном щите.
• Глубина установки: 72 мм - требует достаточного внутреннего объёма щита.
• Отключение незащищённой нейтрали: да - при утечке отключаются и фаза, и ноль, исключая опасный потенциал на нулевом проводе.
• Защита от ложного срабатывания: да - встроенная схема снижает вероятность срабатывания от кратковременных помех.

Совместимость и монтаж

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0005 монтируется на DIN-рейку в распределительном щите. Подходит для скрытого монтажа - корпус спроектирован так, чтобы плотно входить в стеновые ниши. Для подключения используются зажимы, рассчитанные на провода сечением 1,5–35 мм2. Ноль и фаза подключаются строго согласно маркировке на устройстве. Не допускается подключение к трёхфазным сетям или системам с TN-C - требуется отдельный PE-проводник.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям, характерным для городских сетей. Номинальное напряжение изоляции и импульсное выдерживаемое напряжение указаны некорректно (0,01 В / 0,01 кВ) - вероятно, ошибка в спецификации; фактическая изоляция соответствует стандарту для 230 В.

Преимущества

• Объединяет функции автомата и УЗО в одном устройстве - экономит место в щите и упрощает монтаж.
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже при серьёзных авариях.
• Отключение нуля исключает риск поражения током при обрыве PEN-провода.
• Type A - подходит для современной техники с импульсными источниками питания (стиральные машины, зарядки, LED-освещение).
• Защита от ложных срабатываний снижает количество ненужных отключений.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей 230 В.
• IP20 не позволяет использовать вне закрытых щитов - нельзя устанавливать в сырых или пыльных местах без дополнительной защиты.
• Не рекомендован для цепей с высокими пусковыми токами (большие электромоторы, компрессоры) - лучше выбрать характеристику D.
• Не подходит для систем TN-C - требует наличия отдельного защитного проводника PE.
• Работает только при наличии напряжения - не обеспечивает защиту при полном отключении сети.

Примеры использования

• Защита розетки в ванной комнате - предотвращает удар током при использовании бритвы или фена.
• Линия освещения в гараже - защищает от пробоя изоляции на металлическом корпусе светильника.
• Наружная розетка для электроинструментов - предотвращает аварию при попадании дождя на штекер.
• Групповая линия на кухне - комбинированная защита для микроволновки, кофеварки и другой техники.

Практические советы

• Перед установкой проверьте соответствие сечения проводов - не менее 1,5 мм2 и не более 35 мм2.
• Используйте только качественные провода с хорошей изоляцией - слабая изоляция вызовет частые срабатывания.
• Проверяйте работу устройства ежемесячно кнопкой “Т” - она моделирует утечку тока.
• При проектировании щита учтите глубину установки (72 мм) - недостаточно места в тонких шкафах.
• Не заменяйте этот автомат обычным УЗО+автоматом - он уже оптимизирован по размеру и времени реакции.
• Для цепей с мощными насосами или компрессорами выбирайте характеристику D вместо C - иначе возможны ложные отключения при запуске.
